admin PC3000如何用损坏的NAND芯片修复Rosewood固态混合硬盘
大家好！NAND芯片损坏的问题在ST1000LX015和ST2000LX001型号的SSHD中非常普遍。在2021年ACE实验室在线技术会议上，我们展示了一个关于这个主题的案例。接下来，这篇包含分步说明的博客文章解释了提供的解决方案。

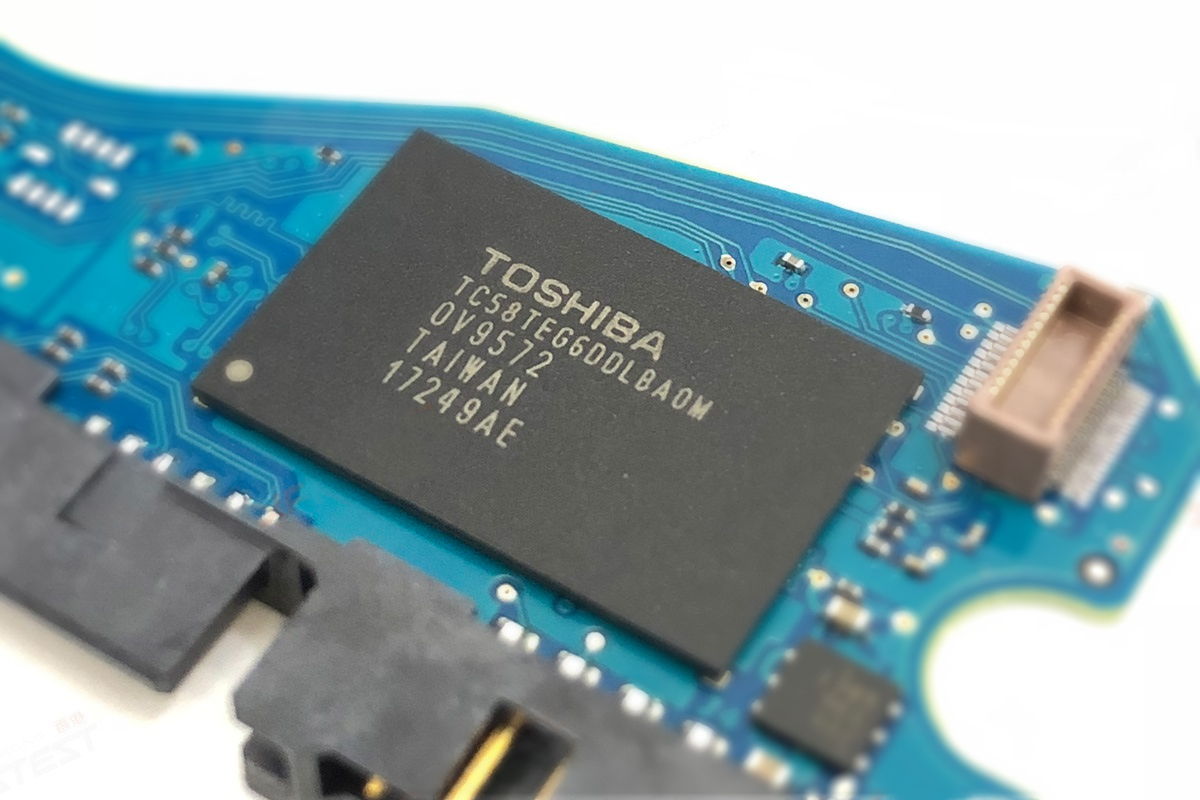

经典硬盘和混合固态混合固态混合硬盘之间的区别在于位于PCB上的NAND存储芯片。添加此芯片是为了提高硬盘初始化速度，并存储了HDD固件的一部分。此外，它还用作用户数据的缓存。
同时，由于闪存的细节，NAND芯片成为驱动器的弱点。这意味着如果此芯片损坏，即使盘片上的SA部分正常，驱动器也无法自行初始化。
如何识别问题？
行为类似：驱动器在开机后不旋转，但它进入DRD + DSC状态并显示正确的护照信息。通常，开机后，您可以在“终端”选项卡中看到这样的错误消息：
LED:0x000000BD FAddr:0x000059D8
那么该怎么办呢？
首先，有必要了解在这种情况下，故障盘的PCB已损坏。我们无法使用本机电路板解锁驱动器！
我应该遵循哪些参数来选择合适的配件盘呢？
- 相同的硬盘型号
- 相同的固件版本
- 相同的印刷电路板编号
应遵循所有三个参数。
解决方案是什么？

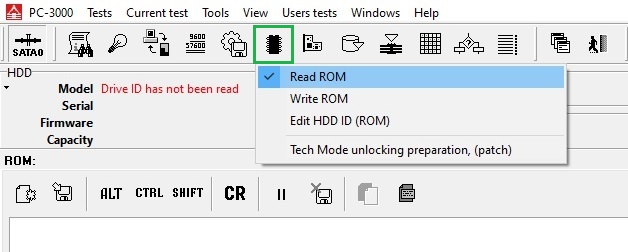

1. 通过终端读故障盘ROM
2.让我们先解锁配件盘：

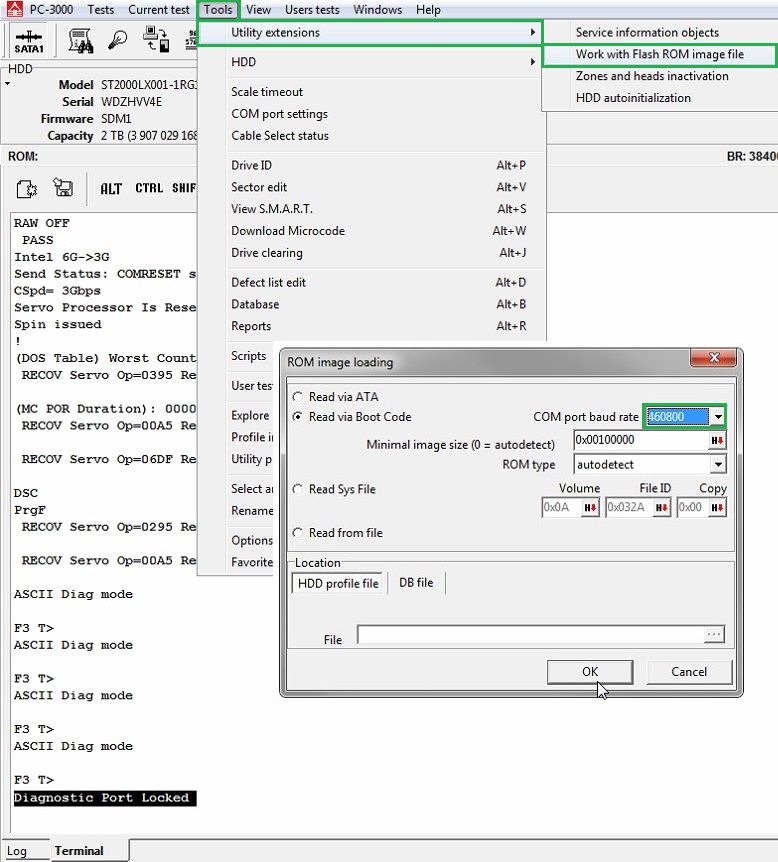

1） 使用FLASH ROM 映像文件（波特率 = 460800 始终有效）

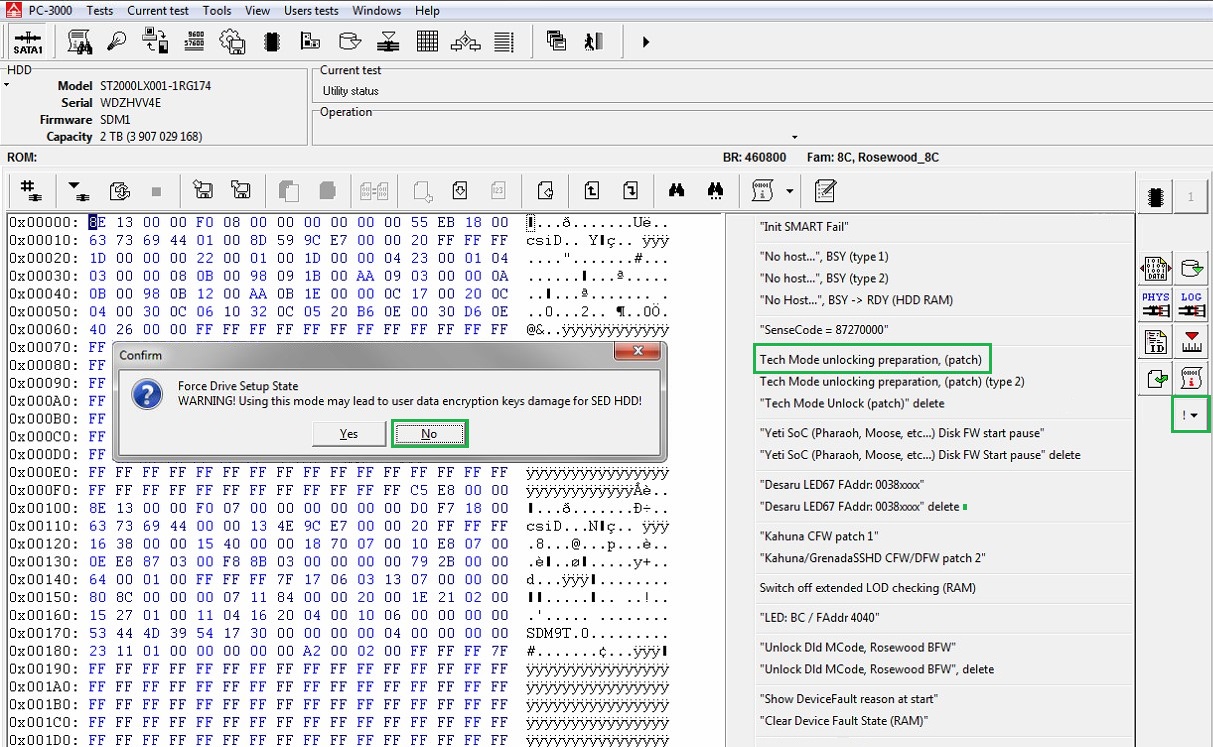

2）执行解锁补丁

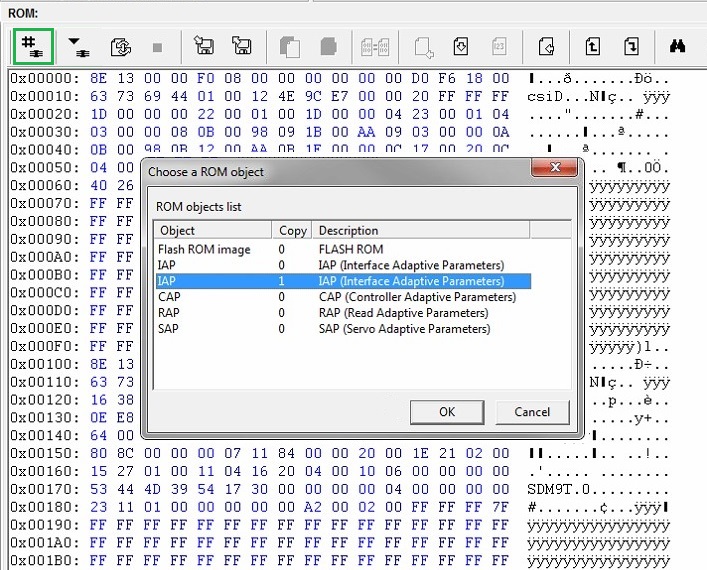

3） 打开 IAP（副本 1）

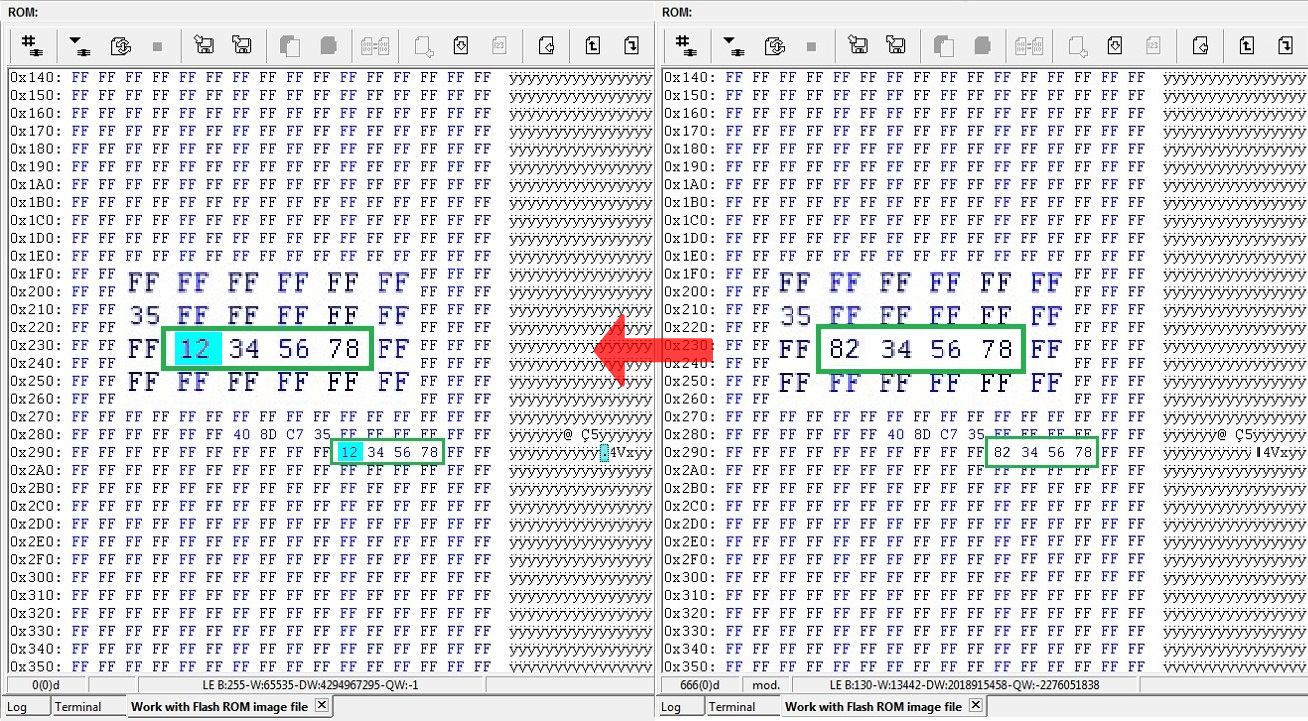

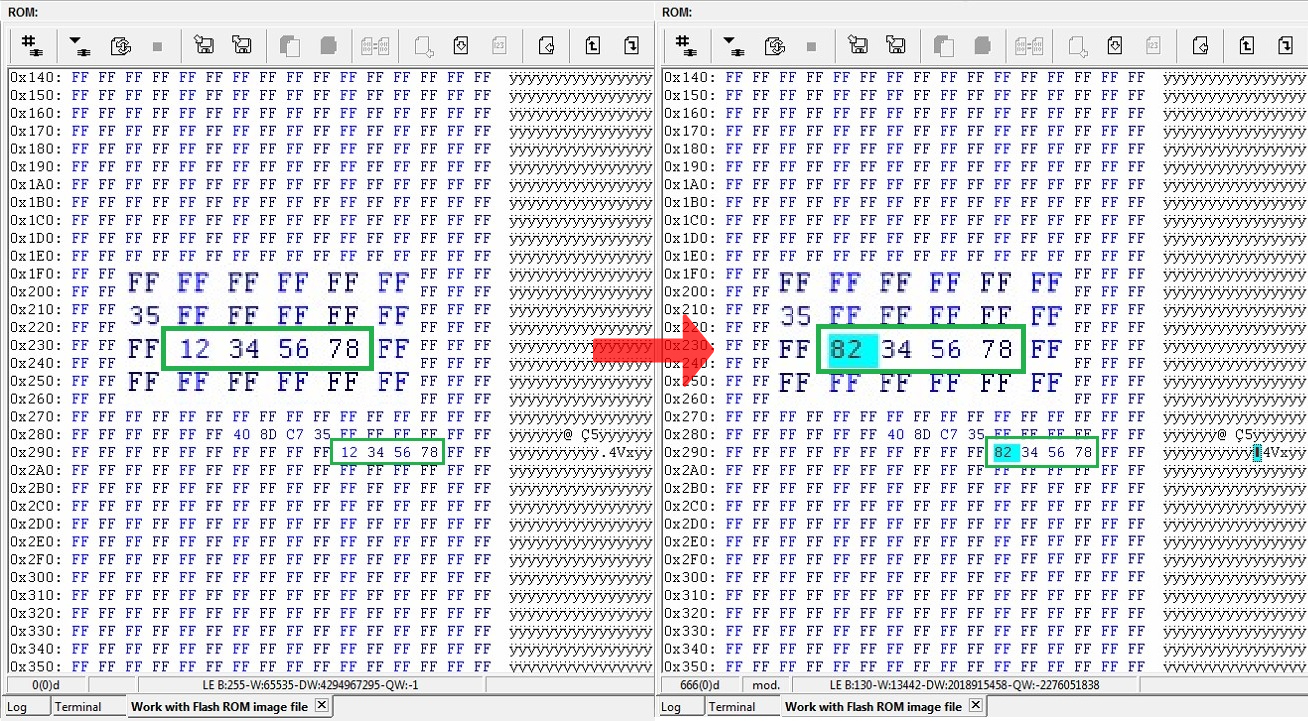

4） 查找字节序列 12 34 56 78 并更改第一个字节以获得 82 34 56 78
5）通过终端写入ROM来应用更改
6）重新供电和解锁

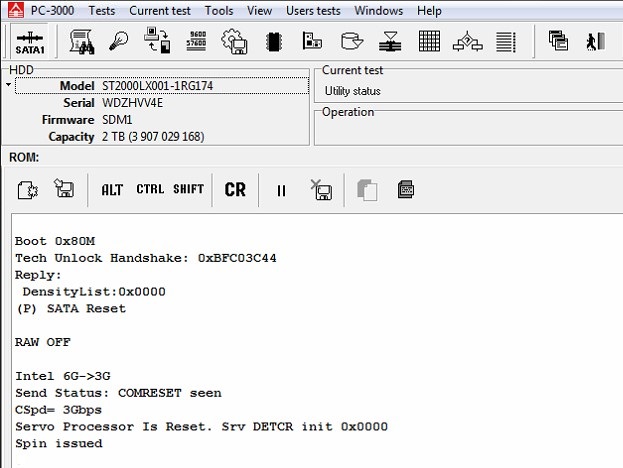

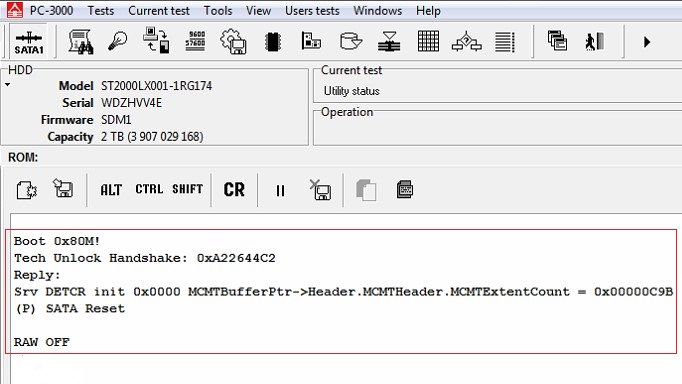

在此阶段，驱动器不会进入就绪状态。终端日志将显示：
7）打开“使用Flash ROM映像”选项卡，将字节序列更改为12 34 56 78并写入。
8） 再次为驱动器重新供电并解锁。现在，您的配件盘驱动器已解锁，可以通过 ATA 工作！
9）是时候进行备份了

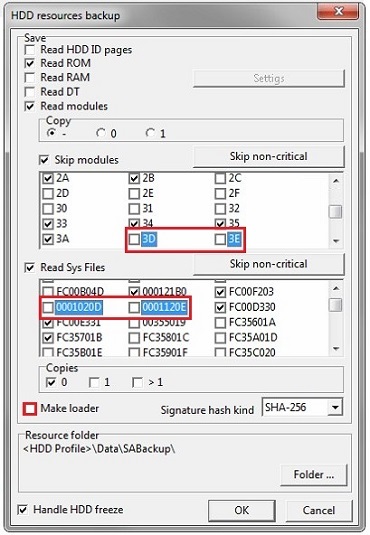

注意：请务必从保存中排除 3D、3E 模块和 20D、20E 系统文件。另外，请禁用“Make loader”选项。

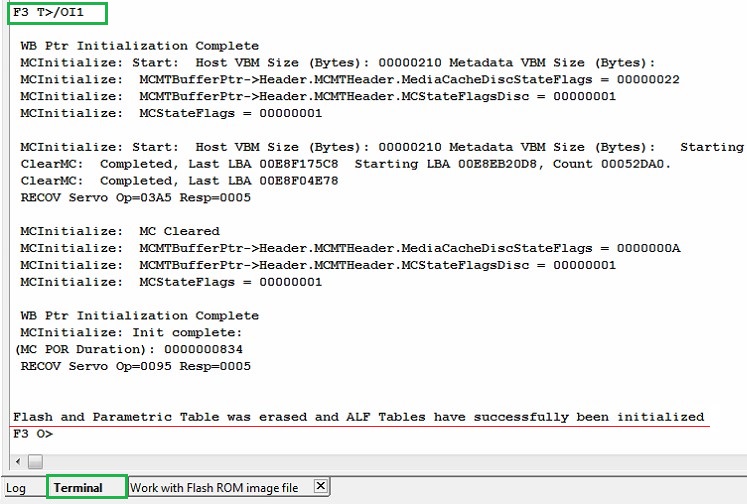

10） 通过终端命令 /OI1 重新初始化 NAND
我们已经成功地解锁了配件盘，并准备了其PCB以与故障盘驱动器配合使用。
3.解锁故障将非常相似：
1）通过终端将以前保存的故障盘ROM写入配件盘电路板;
2）在故障盘HDA上设置配件盘电路板;
3）重复解锁步骤（1-6）;
4） 通过终端（/OI1 命令）重新初始化附加 NAND;
5）重复解锁步骤（7-9）。
如何禁用重新分配和其他后台进程？
只能通过终端发送以下命令来完成：
Show add. diag. msg in Terminal [NO] :
T>F”SerialDebugLevel”,0
Offline defect sparing [NO] :
T>F”OFFLINE_SPARING_ENABLED”,0
Deferred defect hiding [NO] :
T>F”DAR_ENABLED”,0
Auto Reallocation (writing) [NO] :
T>F”WRITE_SPARING_ENABLED”,0
Auto Reallocation (reading) [NO] :
T>F”READ_SPARING_ENABLED”,0
Disable IDLE activities [YES] :
T>F”DISABLE_IDLE_ACTIVITY”,1
注意:不要试图通过ATA模式中的标准方式禁用93 sys文件中的SMP标志。它能使硬盘变砖!！

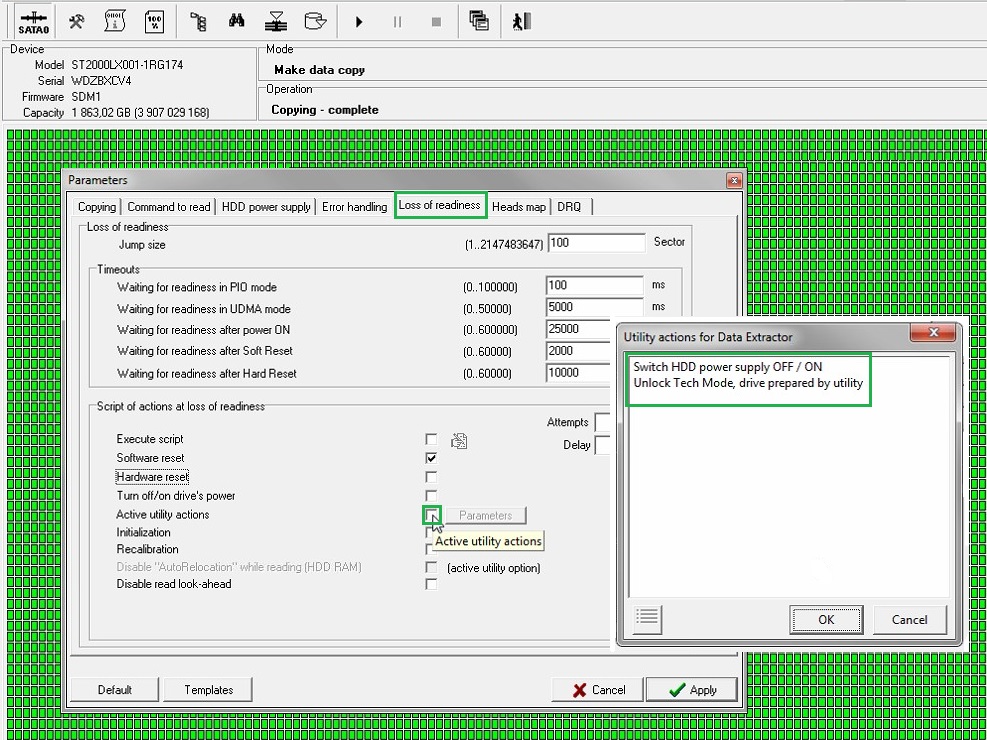

就是这样，现在您的驱动器已准备好进行映像！请记住在 DE 设置中添加自动取消锁定。
这样的情况可以用PC-3000 Portable III / Express / UDMA系统来解决。
