使用PC3000恢复iPod非标准硬盘里的视频

使用PC3000恢复非标准硬盘之iPod视频

有许多非典型设备，如媒体站、不同的录音机、相机、音频播放器等，它们都基于非典型驱动器。

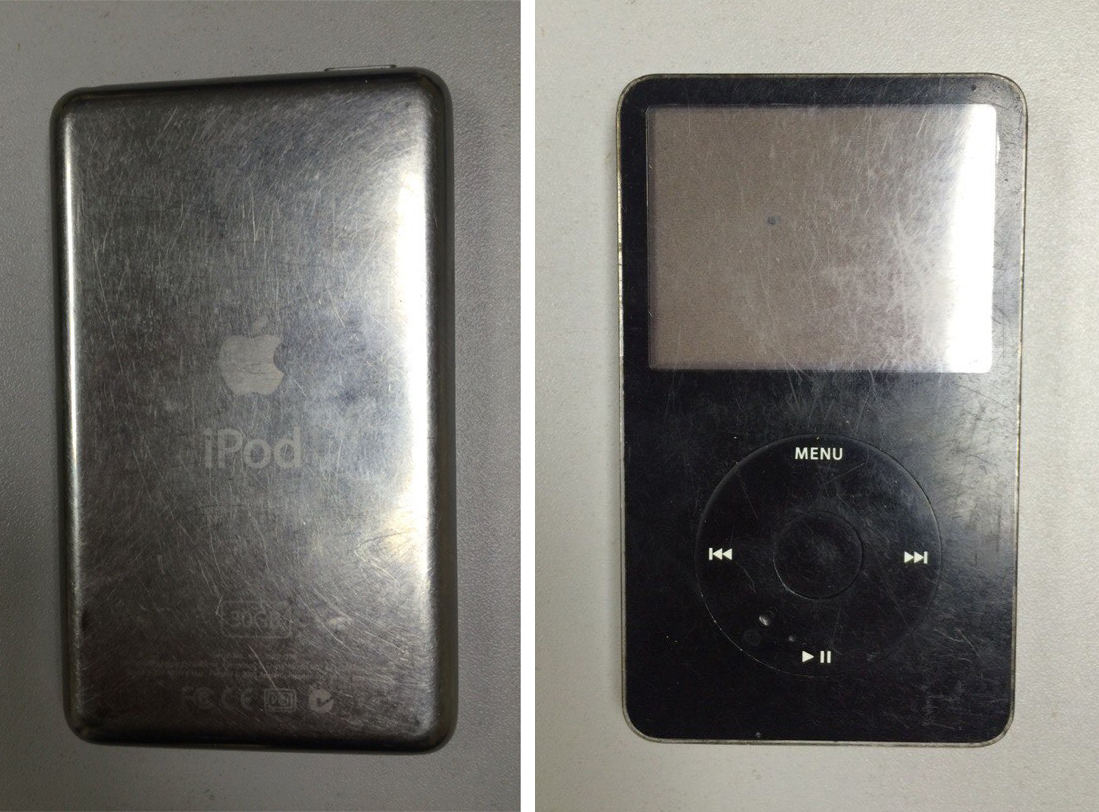

这是iPod Video 30 Gb硬盘驱动器（!!）的真实案例。

此类播放器（第 5 代）于 2005 年 10 月发布。

来吧。。。

因此，首先我们需要知道： – 为什么这个设备在我们的实验室里？

我们知道它已被丢弃，因此不再起作用。

第二件事：为什么它对恢复如此重要？

在现实生活中，我们并不认为存储在iPod上的音乐收藏对客户来说如此重要，但是这款iPod已于2005年发布，当时30GB的容量对于便携式设备来说确实令人惊叹。大多数人不仅将它们用作数字音频播放器，而且还用作办公文档，图像，视频和音频文件的胡-u-u-uge便携式存储设备。例如，在2005年，闪存驱动器的典型容量为128-512 Mb。 iPod允许存储大约30-80Gb的数据！这真的很酷！

好吧，让我们打开它并检查里面。

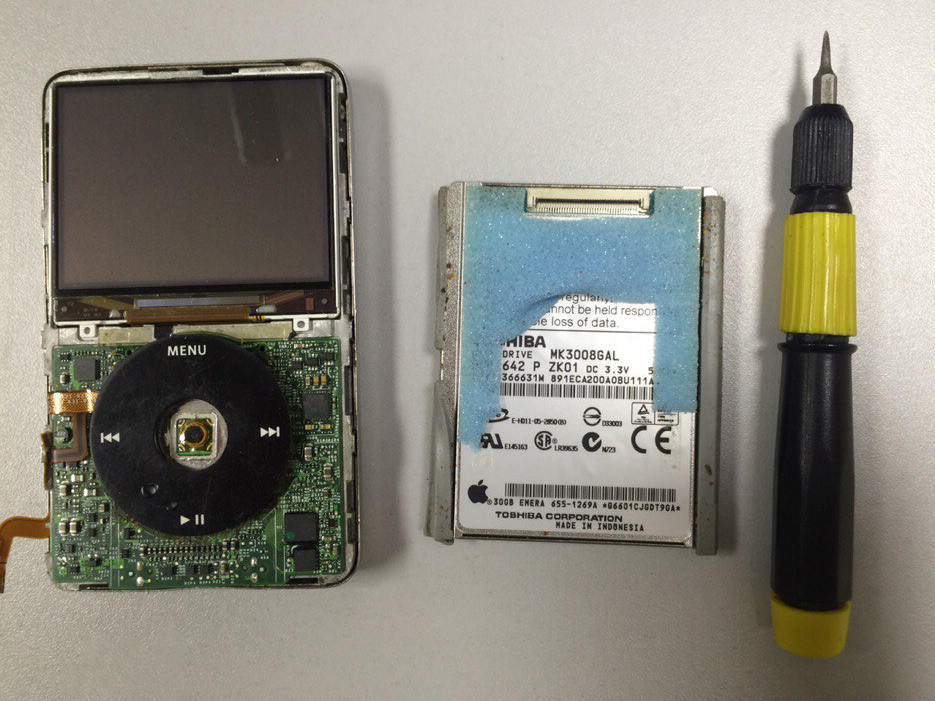

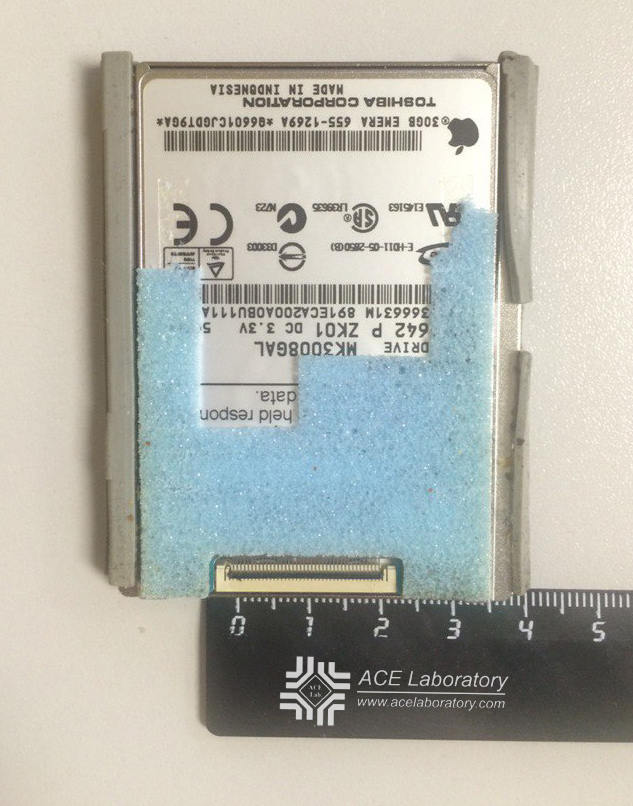

打开后，我们卸下带有Apple徽标的1.8英寸硬盘。

这是东芝MK3008AL家庭驱动器。

众所周知，ZIF 接口有 2 种类型。

但是我们需要找到一个正确的适配器来将此驱动器连接到PC-3000（ACE Lab不提供此类适配器）。您可以在 eBay、全球速卖通或您当地的电脑商店中搜索适配器。

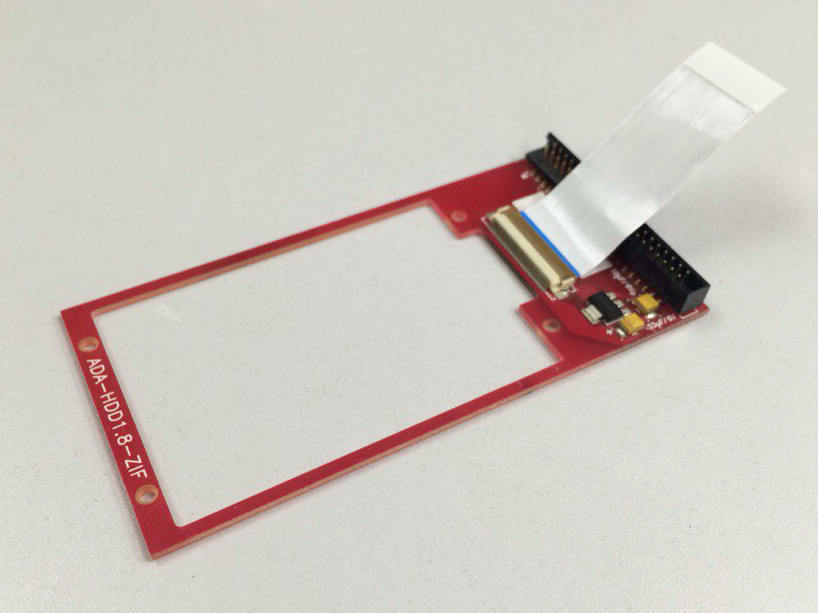

我们将使用这个：

但是此适配器只有 1 个 IDE 端口，因此需要将此适配器连接到 PC-2“ 适配器（此适配器位于 PC-3000 板的标准套件中）。

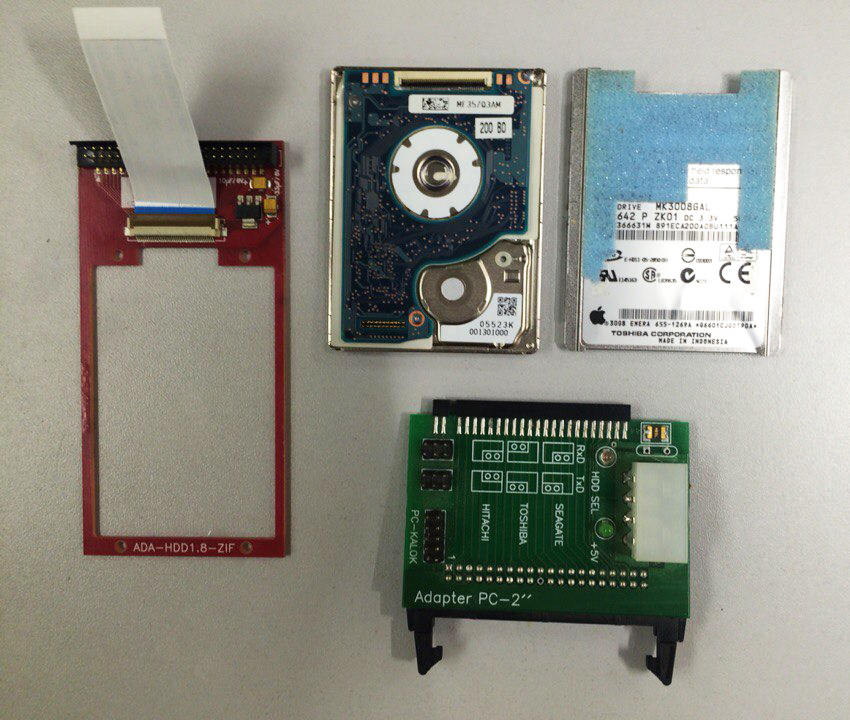

最后，我们从事这项工作的工作人员是：

请注意，ZIF 接口有一个钥匙（在驱动器的 PCB 和适配器的柔性电缆上）。重要的是匹配此键并正确连接，否则我们可以“烧毁”PCB。

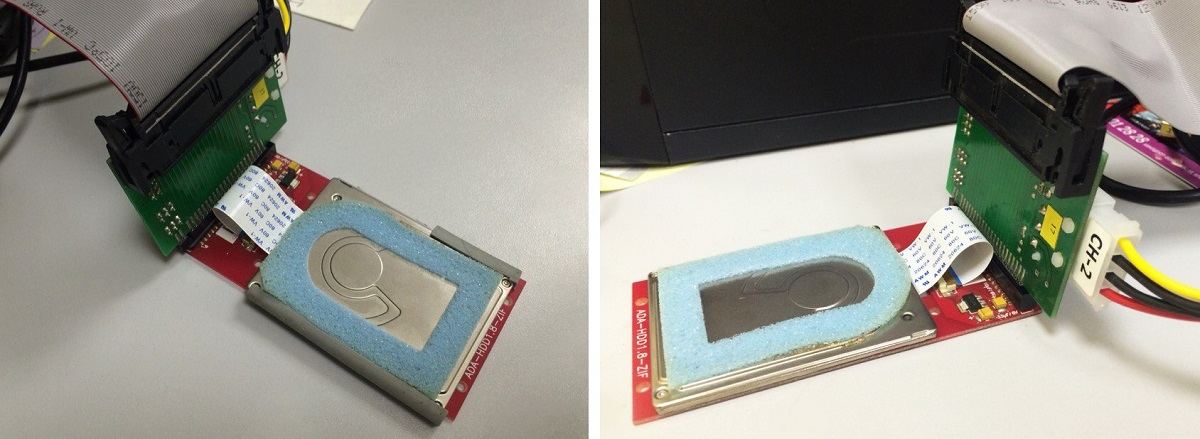

在所有连接之后，我们得到了这样一个棘手的设备：

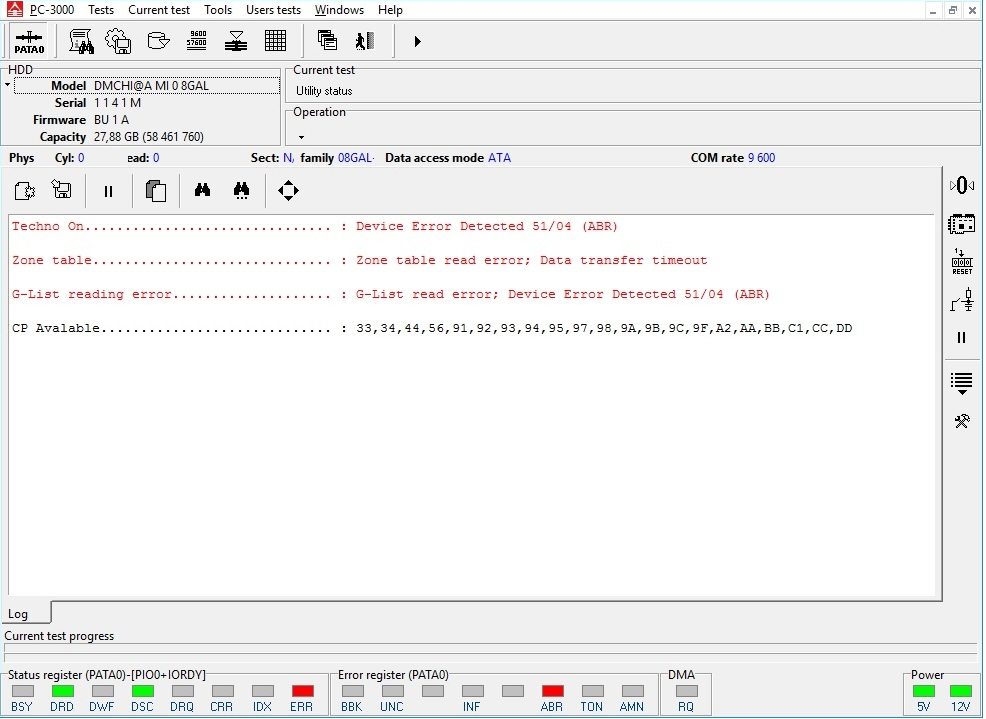

让我们打开PC-3000，打开电源并检查驱动器行为：

正如我们所看到的，驱动器处于就绪状态，但在日志报告、寄存器中出现错误，并且驱动器 ID 不正确（但容量正常）。

在这种状态下，我们可以认为该驱动器具有针对Apple设备的特殊修改的F / W。

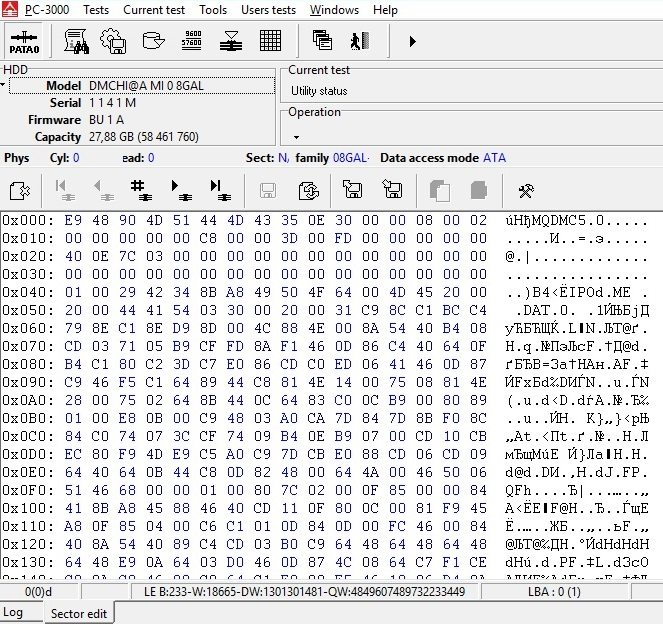

检查扇区访问：

它是可用的，但 MBR 中有一些奇怪的数据。

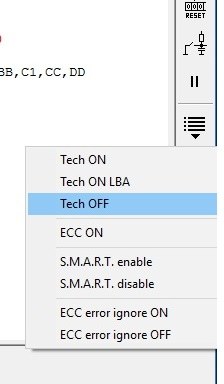

这是一个旧的东芝驱动器，当 Techno 键打开时，一些旧驱动器在扇区中显示垃圾。我们可以尝试关闭 Techno 键。

但是关掉 Techno 键后情况是一样的……

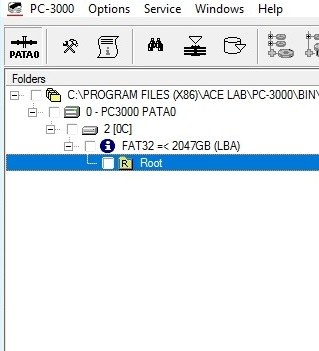

如果我们在Data Extractor软件中查看此驱动器 – 我们可以看到此驱动器具有FAT32分区，但它无法识别ROOT目录中的文件和文件夹：

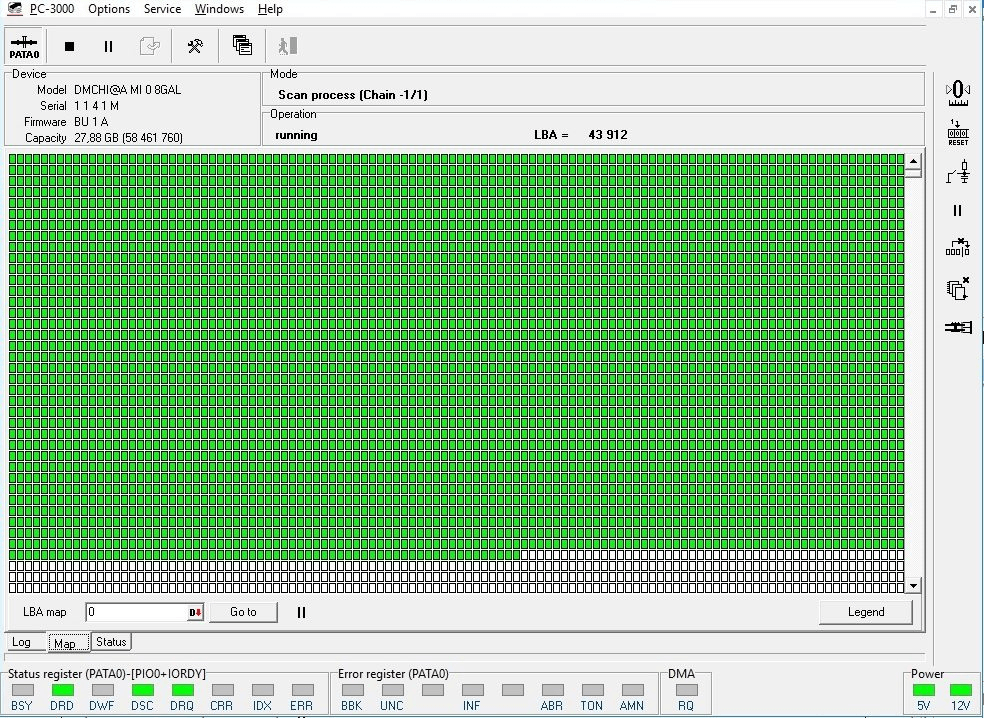

但是所有扇区都可用并且读取完美（绿色）：

我们知道该设备（以及其他一些旧的Apple设备）可以像外部驱动器（大容量的闪存笔式驱动器）一样作系统识别，因此我们可以尝试在RAW恢复中搜索某些内容，但是扫描后我们什么也没找到。

加密？– 这是一个没有加密的旧设备。

第三方加密软件？– 不，iPod只能使用原始数据（不能由其他软件加密）。

也许PCB有问题？它脏了还是部件损坏了？

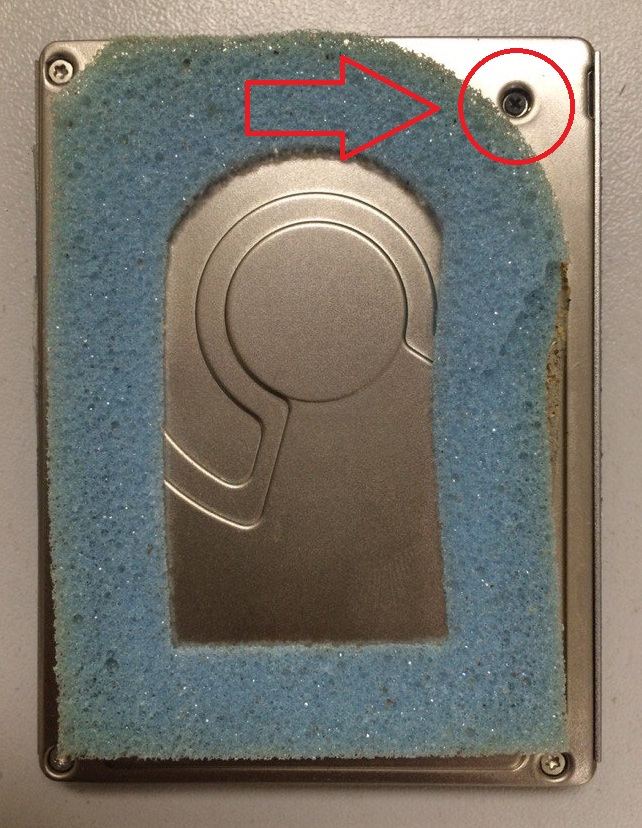

清洁 PCB 触点后，我们发现驱动器没有 1 个小螺丝。

1.8 英寸驱动器非常小，对外部因素（包括 HDA 的几何形状）很敏感，如前所述，该驱动器已被丢弃。

因此，我们拧入螺丝机并重新为驱动器供电：

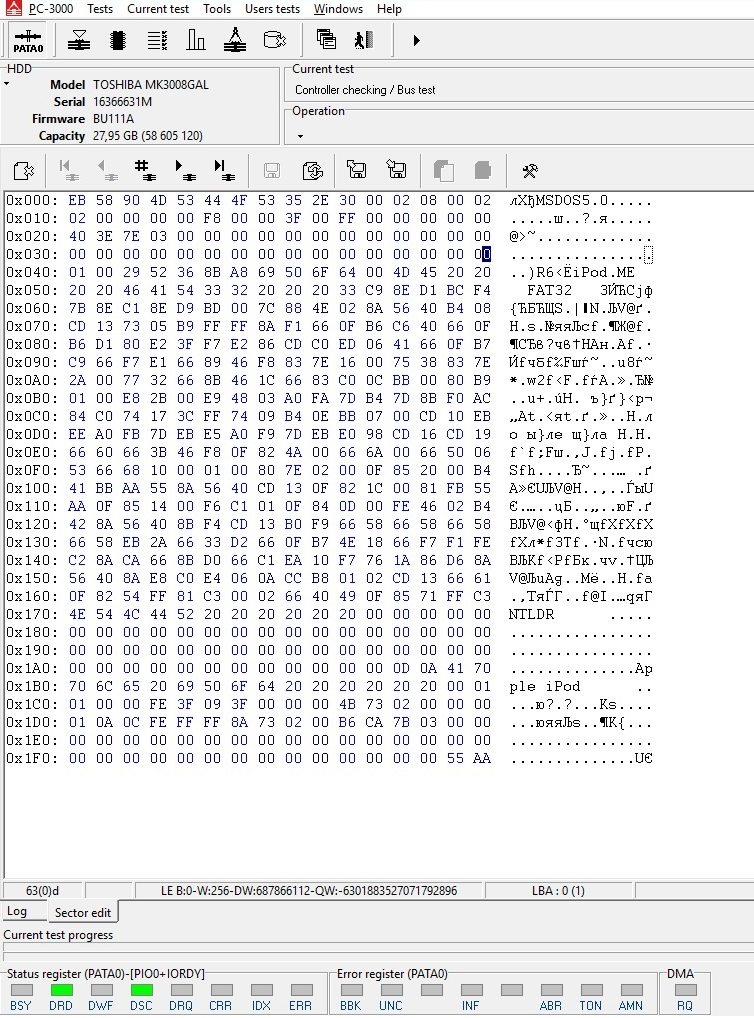

正如我们现在所看到的，驱动器具有正确的容量、完整的驱动器 ID 处于就绪状态，我们在 LBA0 中看到正确的 MBR。

好的，让我们继续。这是掉落的驱动器，随时可能死机，因此需要快速工作。

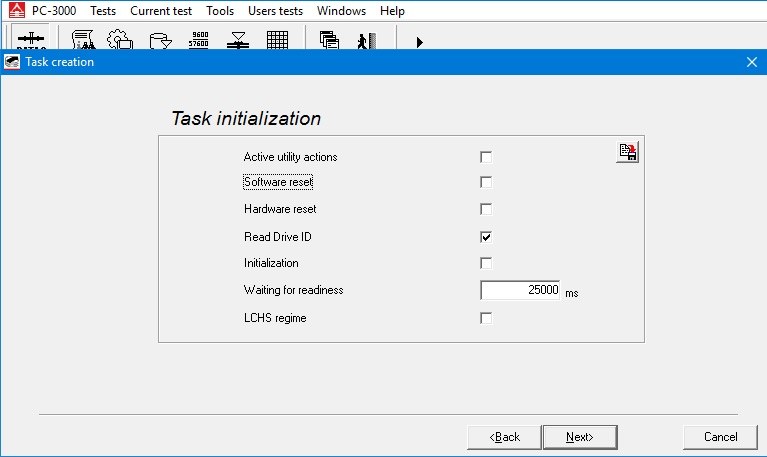

使用Data Extractor软件中的活动“复制”选项创建新任务。仅保留标记的“读取驱动器 ID”选项：

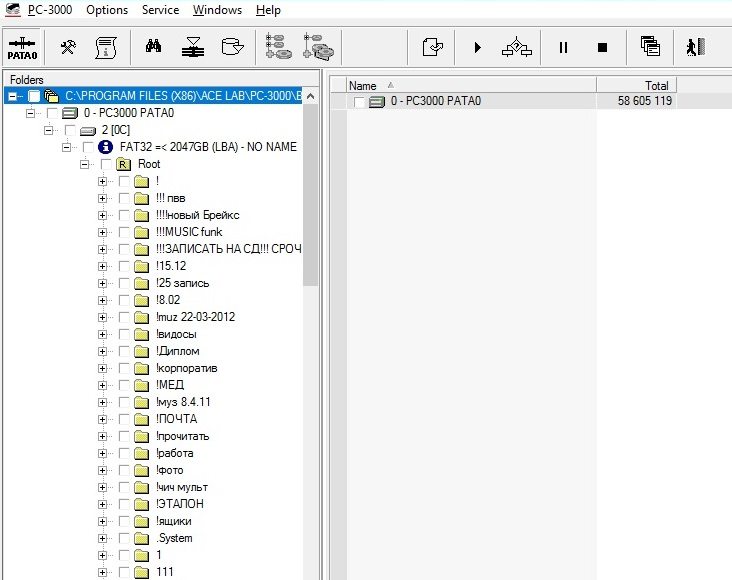

然后尝试打开一个分区：

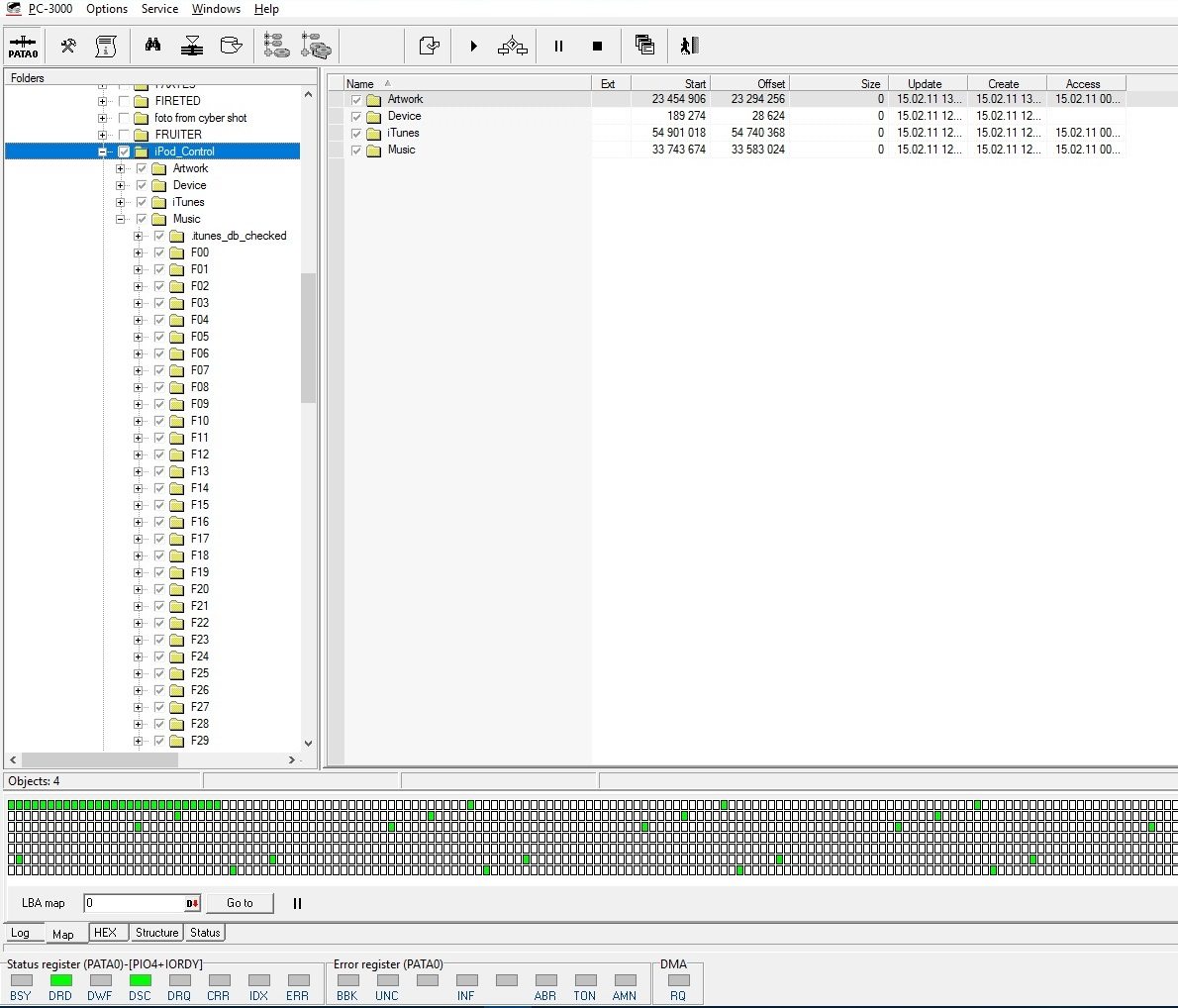

所有文件和文件夹都可用于保存，因此，构建一个磁头映射以查看驱动器读取数据时的行为（可能其中一个磁头已死）。

因此，接下来的步骤与任何其他东芝驱动器一样：

即使是像这样的稀有和旧设备，iPod视频也可以通过PC-3000恢复。

顺便说一句，您可以在“iPod_Control”文件夹中找到由iTunes软件同步的所有音乐文件的播放器原始文件夹：

ZIF/LIF驱动器非常罕见，这就是为什么解决方案并不简单，而是可能的。请注意，捐赠驱动器也很少见且价格昂贵。因此，快速工作很重要，因为驱动器随时可能死机。
