大家好！在2018年，我们收到了许多新的NAND芯片，这些芯片在没有扩展电源适配器的情况下无法被版本1.0、2.0甚至3.0的PC-3000 Flash阅读器读取。 为什么会这样，我们将在今天的文章中解释！
众所周知，ONFI NAND芯片通常需要3.3V。这是标准电压值，过去15年中几乎所有NAND闪存默认使用该电压值。
一些NAND芯片具有两个电路-一个电路用于NAND内核（VCC），另一个电路称为VCCq用于NAND缓冲器（I / O接口，其他子控制器等）。如果您曾经使用过电压控制并试图读出芯片，则很可能您已经很熟悉了。在这种情况下，最好将电路分开并仅降低VCCq值，而VCC应始终保持在3.3V。
但是我们发现，大多数新型Micron芯片现在需要3.3V的VCC和仅1.8V的VCCq！因此，将NAND放入读取器时，如果不将VCCq的电压更改为1.8V，就无法读取芯片的ID。
以下是需要1.8V VCCq而不是3.3V的NAND芯片的列表（自2019年1月起有效）：
- Micron 6WB2D_NW817 – 0x2CA46432（每个部件32768MB）
- Micron MT29F384G08EBHBB – 0x2CB47832（每部分TLC 3DNand 49152MB！）
- Micron MT29F2T08CUHBB – 0x2CC4E532（每个零件65536MB）
- Micron MT29F3T08EUHBB – 0x2CCCF932（每部分TLC 3DNand为98304MB！）
- 英特尔6WB2D_NW817 – 0x89A46432（每个部件32768MB）
您只能在BGA-152 / 132封装中找到这些芯片！

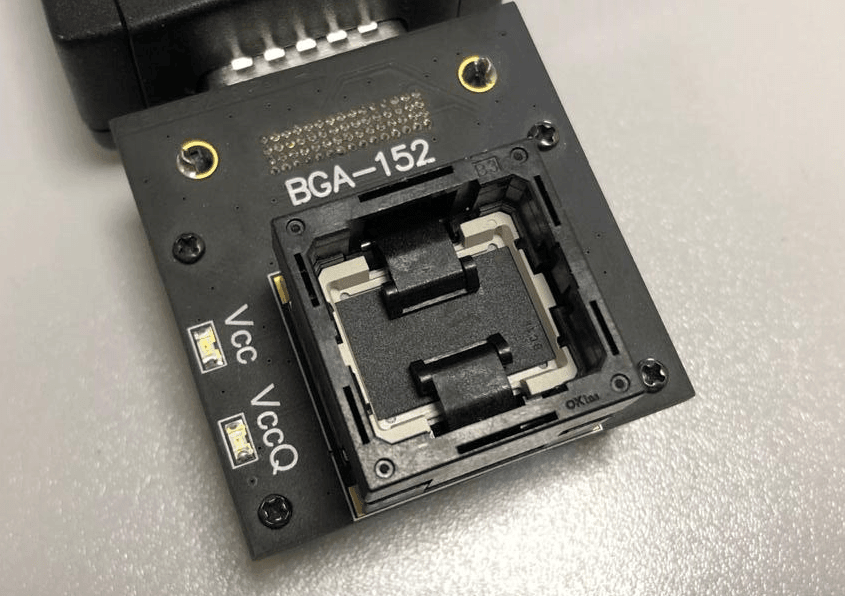

另外，请注意，BGA-132比BGA-152薄，因此，您需要将NAND直接放在适配器的中间，如下图所示：
否则，由于接触不良，将无法读取NAND！

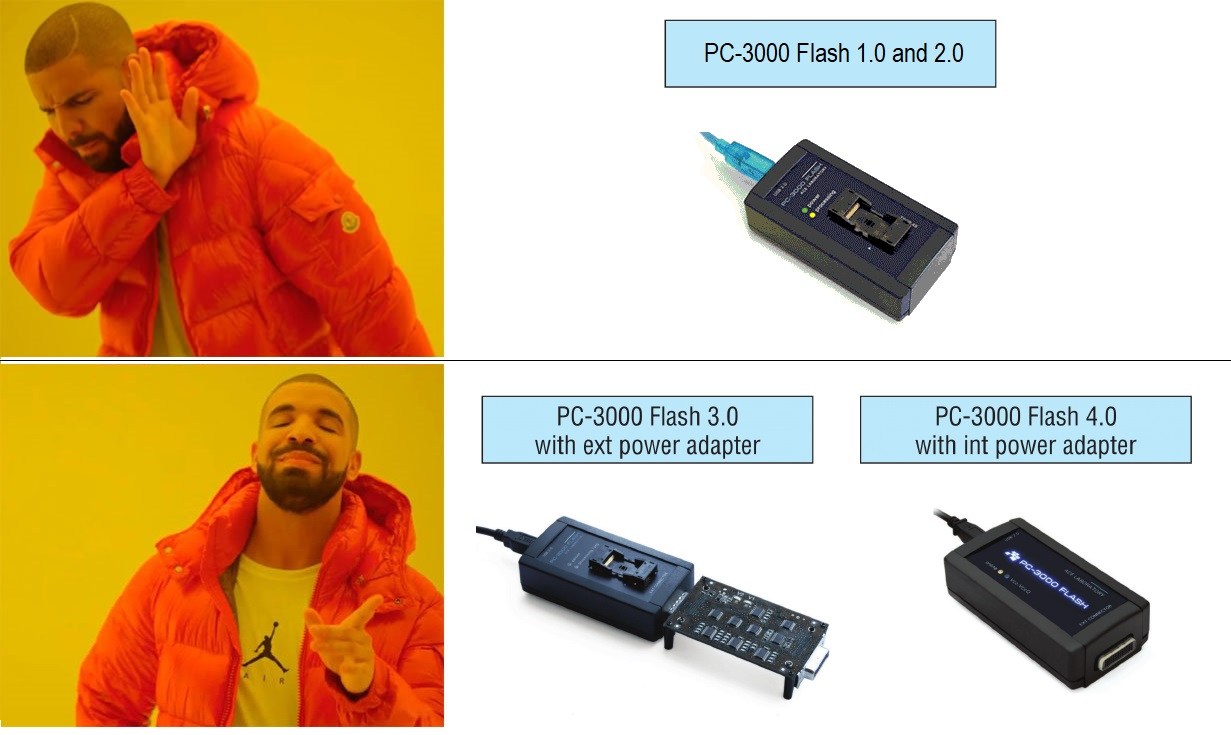

因此，如果您获得列出的芯片之一，这就是您要做什么。 您将VCC保持在3.3V，并在PC-3000 Flash阅读器设置中将VCCq设置为1.8V。 请注意，只有在带有集成电源适配器的PC-3000 Flash 4.0和带有外部电源适配器的PC-3000 Flash 3.0上才可以进行电压控制。
例如：

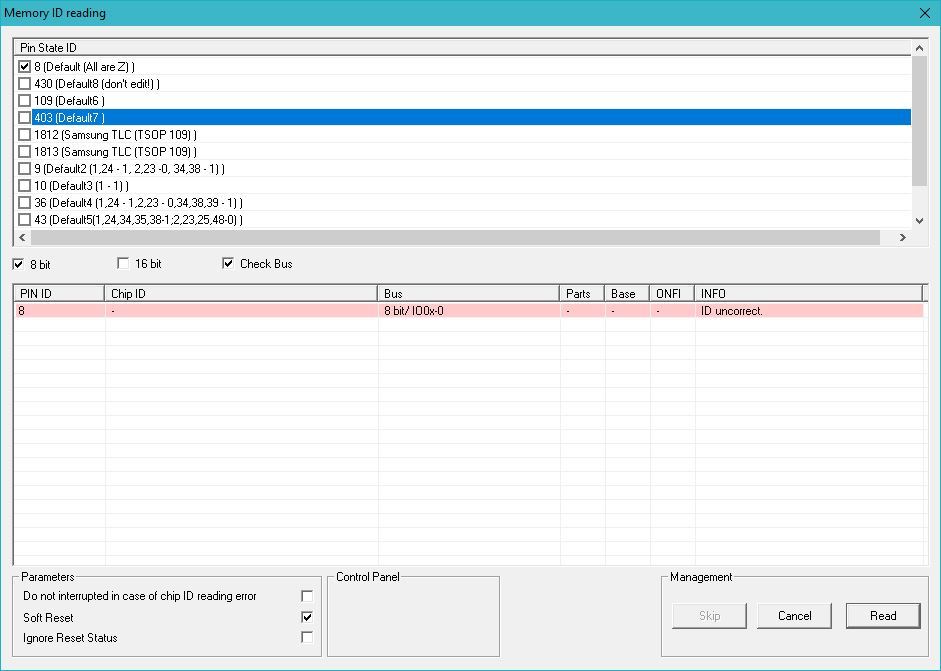

在NAND读取尝试期间，我们会收到错误消息，好像芯片未安装到适配器插槽中，或者ID可能不正确：

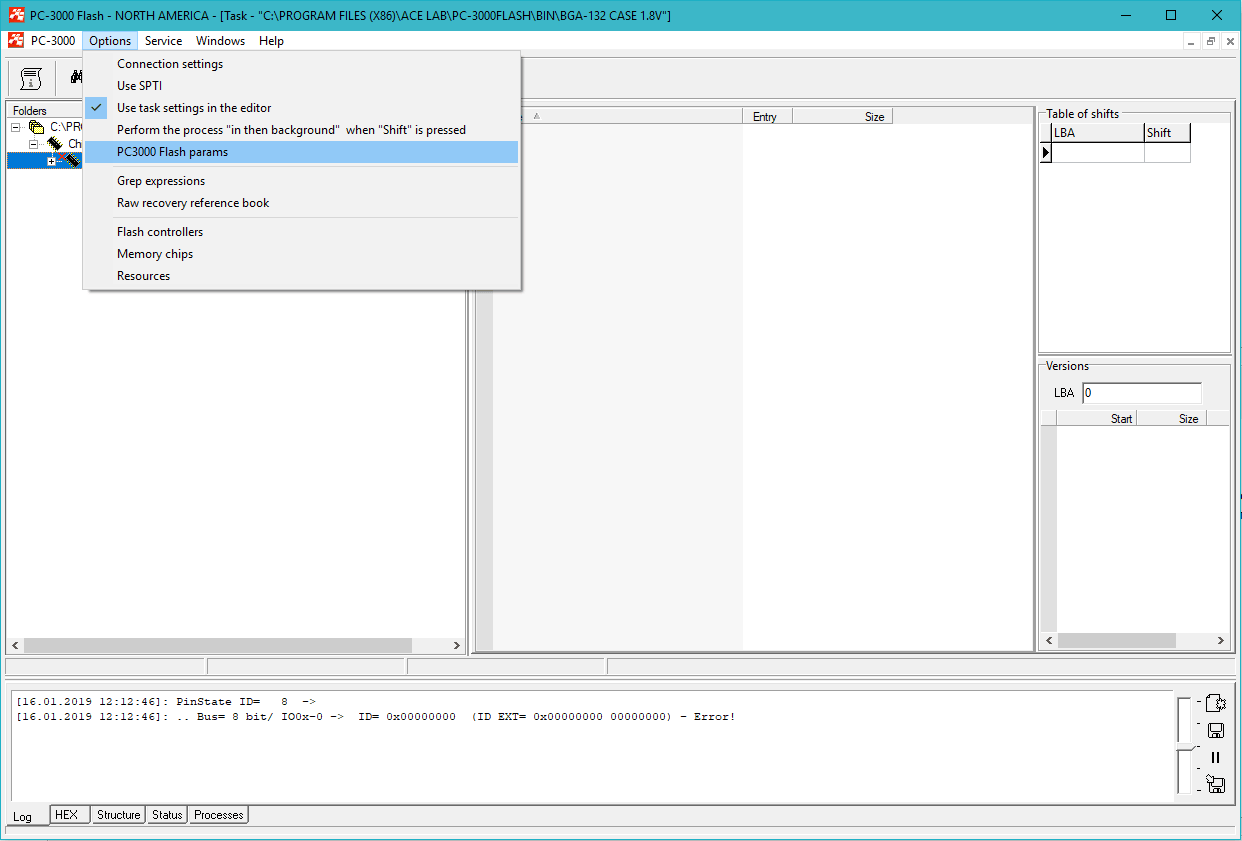

我们需要遵循–“选项-> PC-3000 Flash参数”：

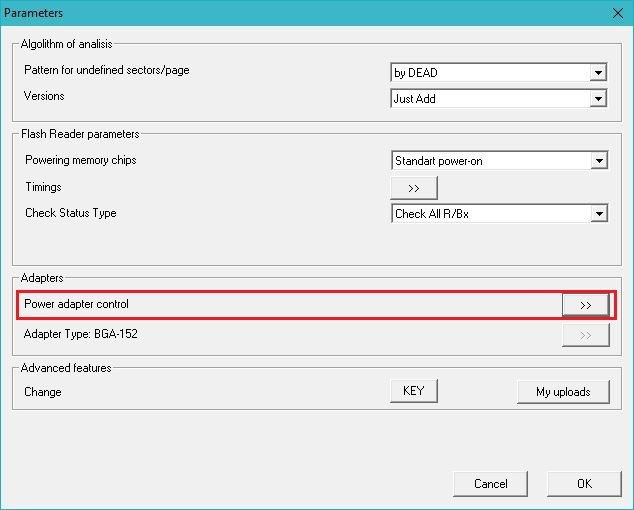

然后–“电源适配器控制”：

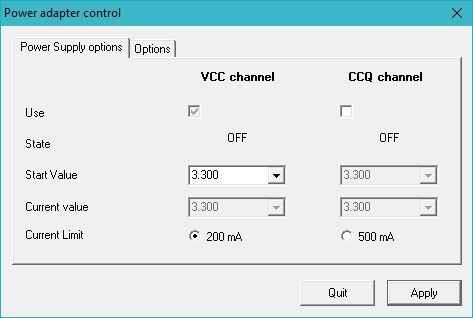

这是默认设置：

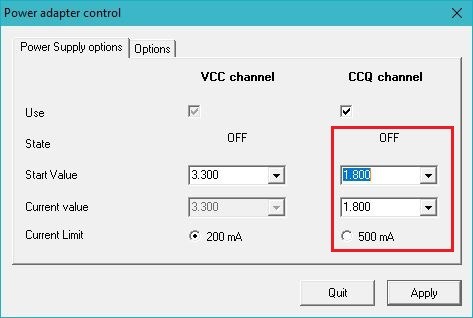

我们需要将它们更改为：

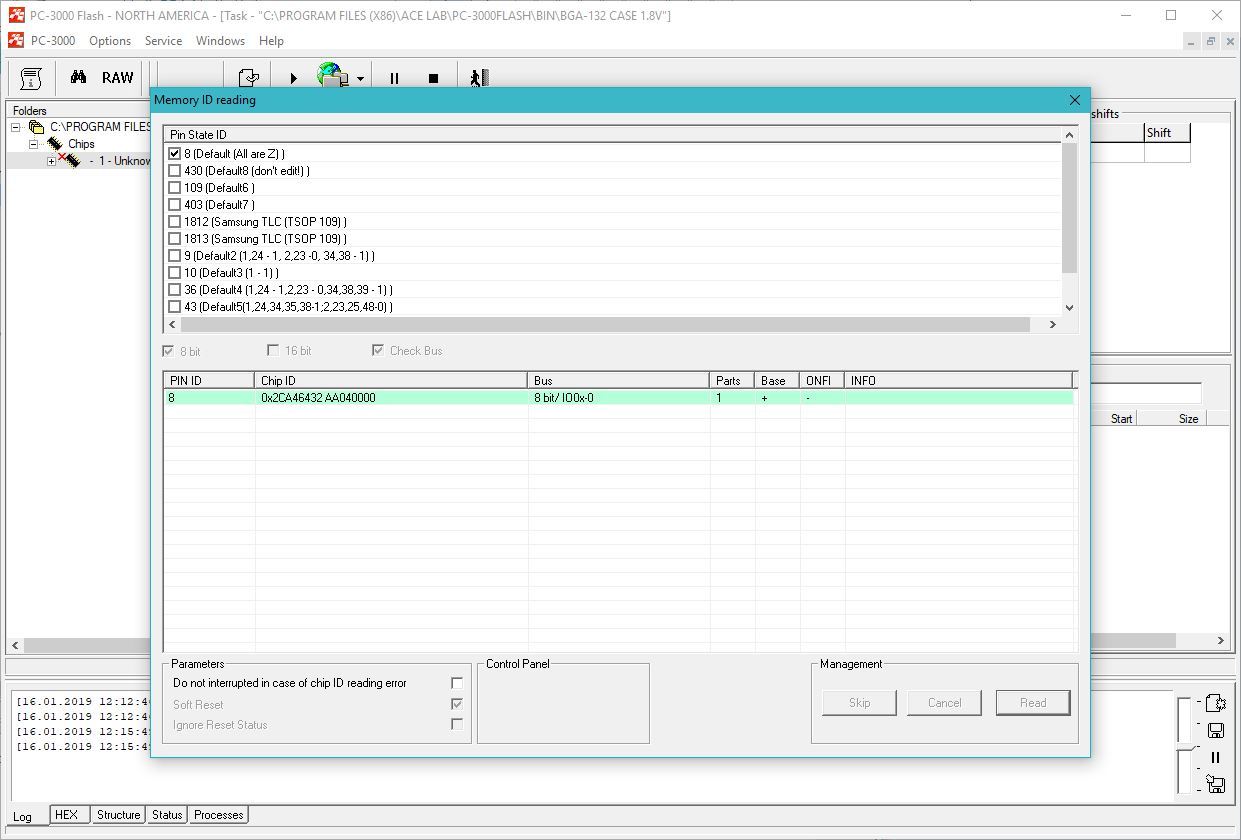

最后，我们将能够正确读取NAND ID：
如果新的Micron / Intel芯片有任何问题，请随时与我们的技术支持联系
