西部数据Western Digital 4F ROM模块恢复模式

朋友们，大家好！大家都知道，PC-3000 可以通过外部（在单独的芯片中）和内部（在 MCU 中）ROM 从旧的 Western Digital Marvell 驱动器中恢复 ROM。然而，从较新的系列（如HubbleLT，FBLite或Shrek）恢复ROM是一个问题，因为它们的特殊ROM结构包括4F ROM模块中的一些独特信息。

在本文中，我们将讨论如何使用新的PC-3000 v7.3功能从服务区恢复此类驱动器的ROM，即ROM模块4F恢复。

我们有一个 Western Digital 驱动器，PCB 损坏（烧毁）。当然，ROM芯片也被烧毁了，无法从中读取任何数据。

带有捐赠者 ROM 的捐赠者 PCB 已连接到我们的驱动器，然后我们将驱动器连接到 PC-3000 便携式。驱动器长时间保持忙碌，这与读头能力有关，因为ROM不是原装的，有错误的磁头自适应参数和其他参数。然后驱动器终于准备就绪。

在驱动器ID中，我们可以看到错误的型号和容量。这是因为供体ROM取自完全不同的型号，具有不同的容量和固件版本驱动器。此外，ROM中的Dir地址也不同，因此ROM在这些系列中非常独特。

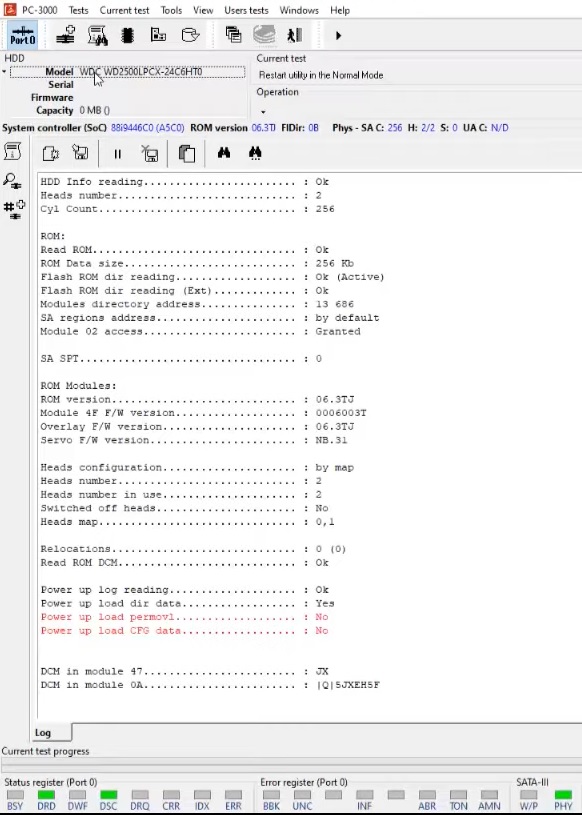

在日志中，我们还可以看到叠加层和配置数据尚未从表面上传。这意味着磁头现在无法从驱动器读取任何服务信息。

但为什么脑袋不读书呢？众所周知，ROM 包含许多不同的参数，其中之一是头部自适应：描述头部滑块位置以及与盘片物理读数相关的其他值的特殊参数。

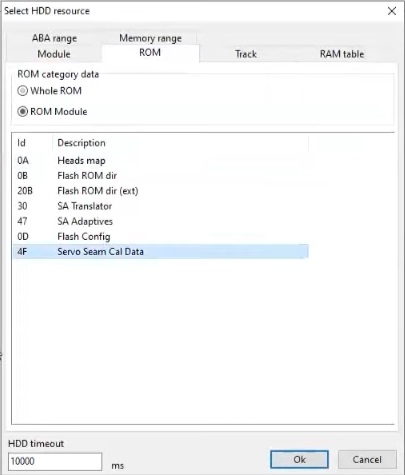

这些独特的磁头自适应参数存储在ROM中，或者更确切地说，存储在ROM模块4F中。让我们在 PC-3000 资源查看器中打开此模块：

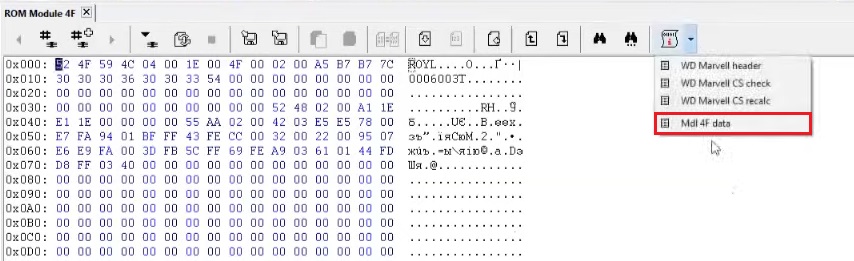

当 4F 打开时，我们可以使用一个名为 Mdl 4F data 的特殊插件：

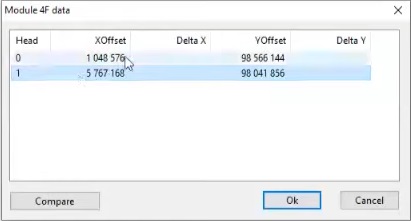

在打开的窗口中，我们看到两个轴 X 和 Y 的一些偏移量，用于此 ROM 中描述的两个磁头。对于每个驱动器，这些偏移量非常独特：

因此，如果我们想让磁头在我们的驱动器中读取，我们必须找到这些偏移量并将它们写入供体 ROM。

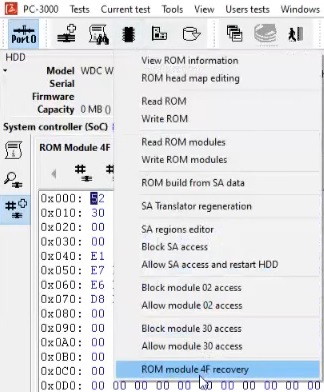

在此步骤中，我们将运行PC-3000中的新功能，使用ROM->ROM模块4F恢复：

此选项基于 Western Digital ARC 测试。它允许使用不同的读取参数读取表面，以尝试找到最佳参数。

默认情况下，我们可以保留这些设置，从 -1 Cylinder 开始搜索。

我们还需要选择兼容的捐赠者资源，因为此功能需要加载器上传到 RAM。为此，建议使用捐赠者ROM备份文件夹。

一旦我们按下 OK 按钮，该过程就会开始。

该过程并不快，可能需要 25 到 40 分钟，有时甚至更长，搜索时间取决于头部读取能力和表面状况。此外，实用程序需要时间来查找具有所请求参数的扇区。

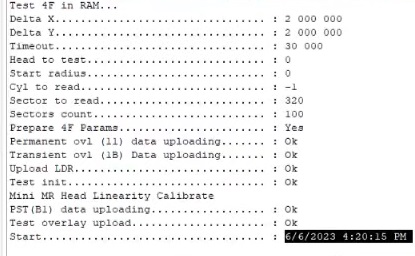

在开始后不久，我们可以看到开始偏移量，搜索开始的地方：

在这个阶段，我们可以在日志中看到磁盘DAM错误，这意味着当前参数不够好，实用程序尝试调整其他参数。

最后在日志中我们看到该过程已完成，新的 4F 模块已保存在配置文件文件夹中，并已写入当前 ROM：

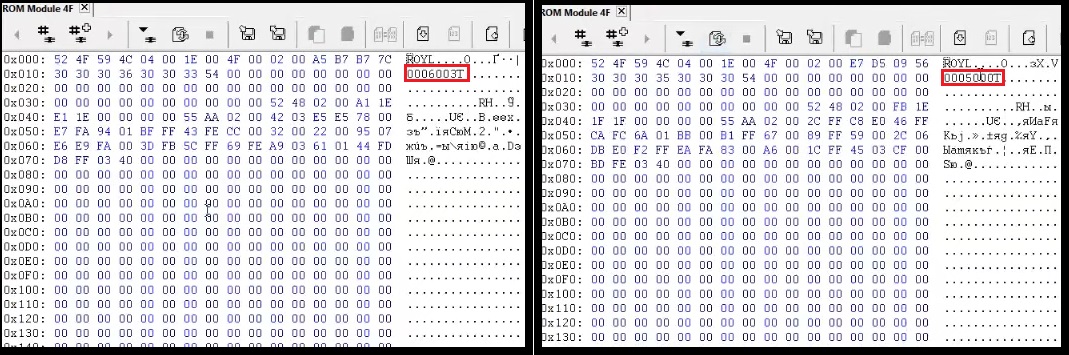

如果我们现在在ROM中刷新模块4F，我们会看到它已经改变了，ROM固件版本不同，取自表面的出厂值：

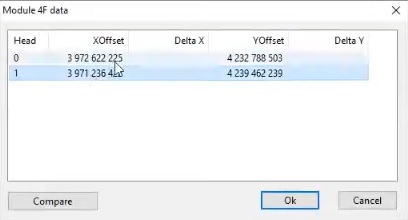

此外，我们还可以在 4F 插件中看到正确的值：

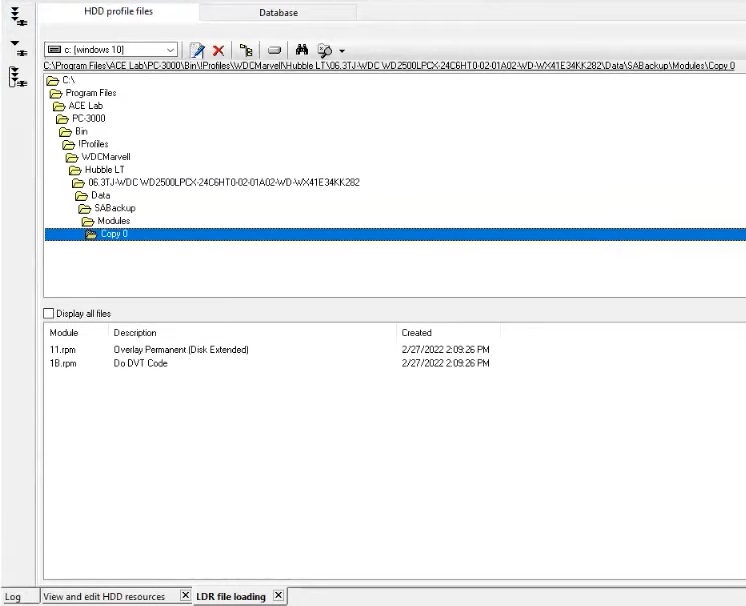

在下一步中，我们重新打开驱动器的电源，并再次从捐赠者备份文件夹上传加载程序。

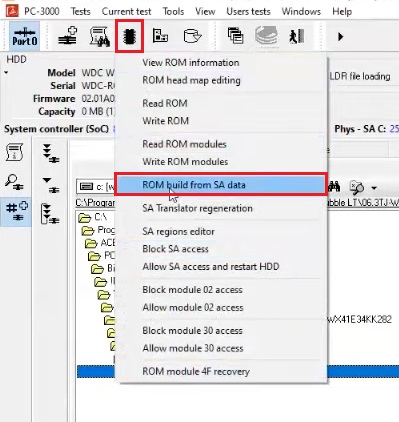

接下来，我们转到使用ROM->从SA数据构建ROM选项：

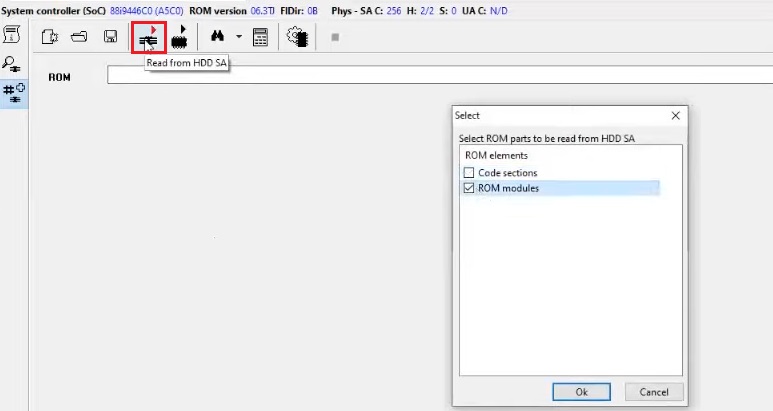

但是从这里开始，我们将尝试不是从服务区模块构建新的ROM，而是从隐藏的（未翻译的）服务区构建新的ROM。选择“从 HDD SA 读取”，然后仅选择 ROM 模块：

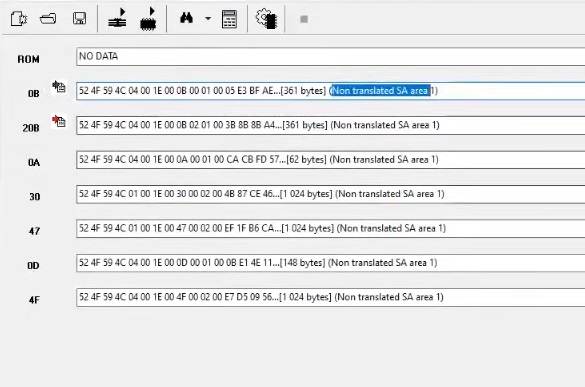

在下一个选项卡中，我们将看到隐藏区域中的所有模块都已成功上传：

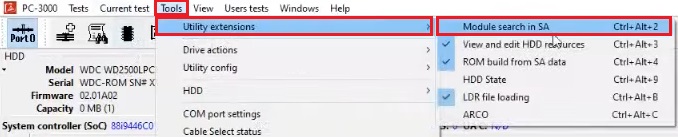

但是在我们开始新的ROM构建之前，我们必须为新的ROM找到一个基础。原始模块 109 对此很有帮助，因此我们转到 Tools->Utility Extensions->Modules Search in SA 菜单：

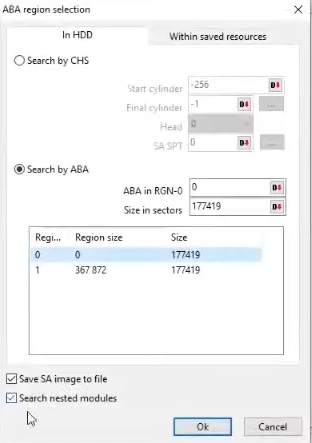

使用活动的“搜索嵌套模块”复选框执行搜索：

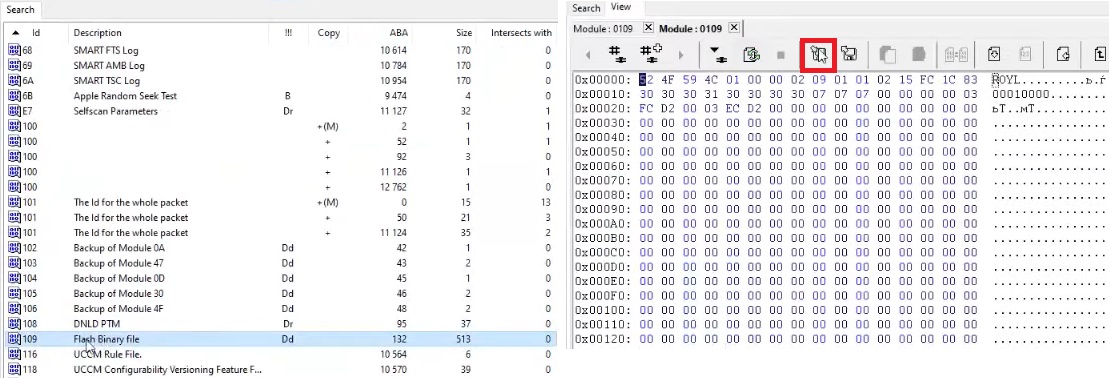

搜索结束后，我们在列表中选择模块 109，打开它并另存为109.bin在我们的配置文件文件夹中：

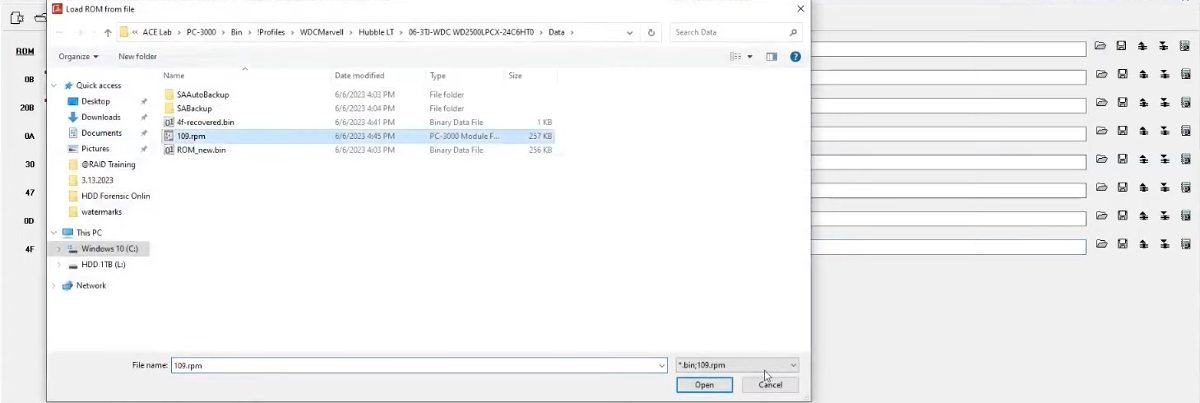

然后返回模块搜索选项卡并选择已保存的109.bin：

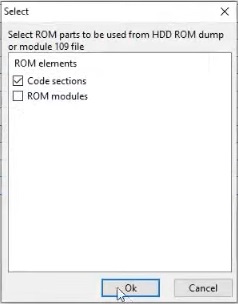

现在我们必须仅选中代码部分复选框：

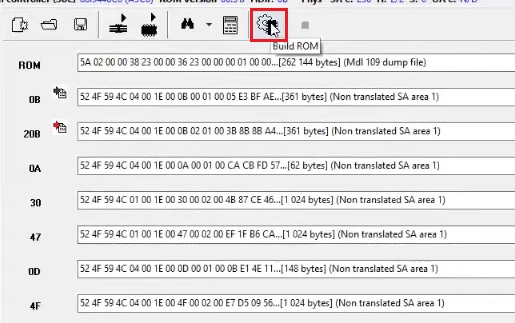

之后，我们按下“构建 ROM”按钮来创建新的 ROM：

并将其保存到配置文件文件夹中的新文件中。

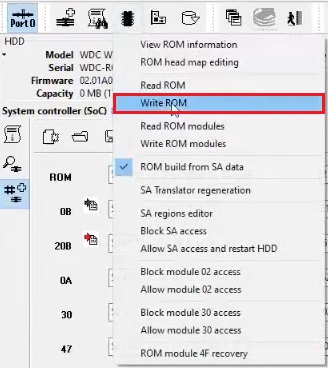

在最后一步，我们将新创建的ROM写入驱动器：

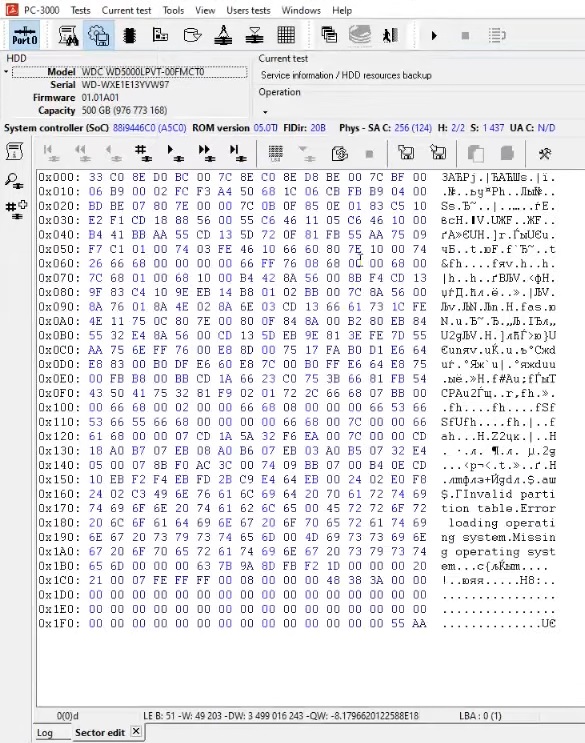

一旦 ROM 被重写，我们就可以重新打开驱动器电源并刷新驱动器 ID，并检查 LBA 访问：

以下是整个过程的视频：
