如何使用 PC-3000 Flash 蜘蛛板适配器

如何使用 PC3000 Flash 蜘蛛板适配器

在2017年3月的布拉格一体FLASH存储会议上，ACE实验室宣布了一种新的蜘蛛板适配器，用于方便读取一体FLASH存储。在本文中，我们将描述此适配器的主要特性，并展示MicroSD读取的示例。

PC-3000闪光蜘蛛板适配器是一种通用的安全一体FLASH存储数据恢复解决方案，无需繁琐的焊接！使用它，您不需要特定的适配器来处理您处理的每个一体FLASH存储。

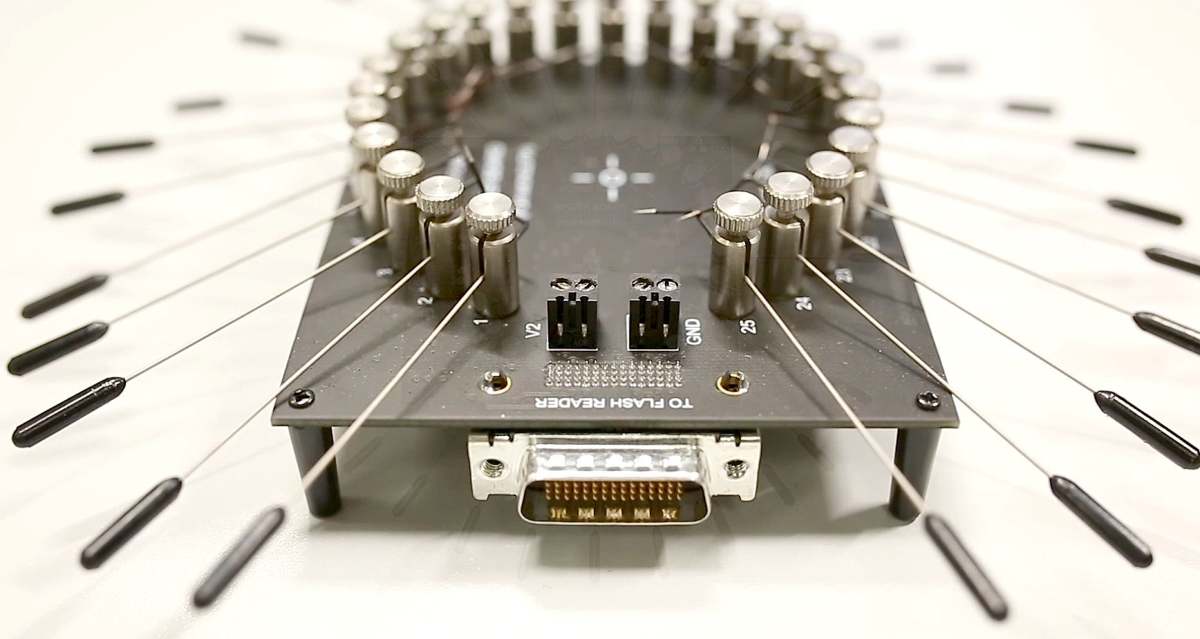

它设计用于连接基于NAND的闪存驱动器的内部触点，这些驱动器是作为单封装芯片（单片）制造的。适配器由25个通用触点组成，支持在相应任务中与NAND接口信号关联的软件配置。请注意，适配器仅由PC-3000 Flash Reader 4.0支持。
观看下面的视频，全面了解Spider Board适配器和MicroSD读取过程示例：

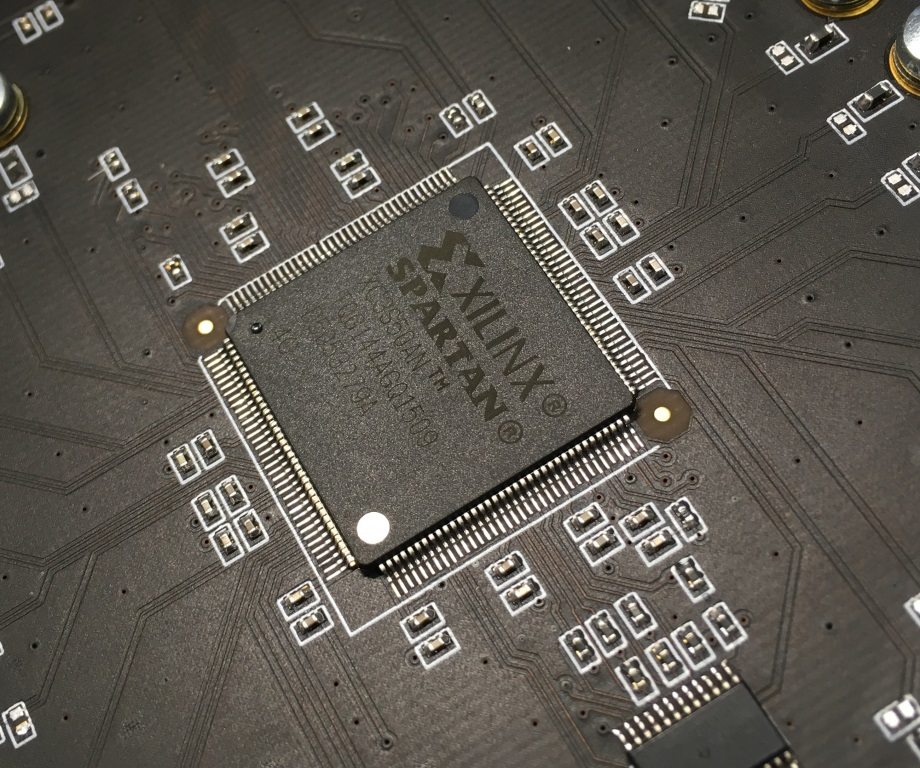

Spider板是一种非常智能的硬件配置，基于完整的可配置Xilinx微芯片。它是一个具有多种功能的完整系统，不断更新和改进。 Spider Board适配器有两个主要功能：能够从广泛的整体设备中读取数据;

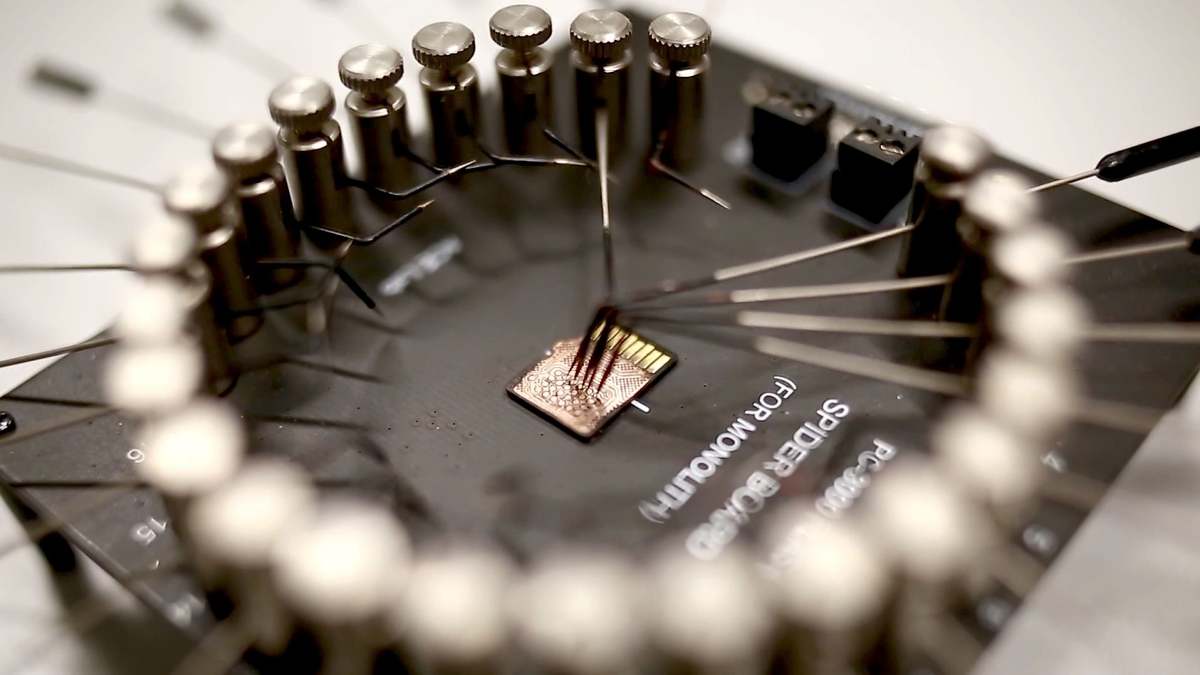

使用mSD，SD，eMMC设备在卡适配器模式下工作的机会（在新任务创建期间必须在设备选项中选择卡适配器）。

目前，我们正在努力添加其他功能，这些功能可以显着改善自动引脚分析研究或逻辑分析仪功能。继续查看有关PC-3000 Flash的更新和新闻！
注1：
适配器的针状引脚基本上是复杂的防噪声触点，设计考虑到设备的技术任务和细节。它们镀镍以防止氧化，并且部分覆盖有特殊的尖端涂层以防止短路。
针头非常灵活，可以安装在整体上的Pin Map垫上。使用显微镜检查所有针头是否正确排列，并且在固定后不会从Pin Map垫移动到任何位置：

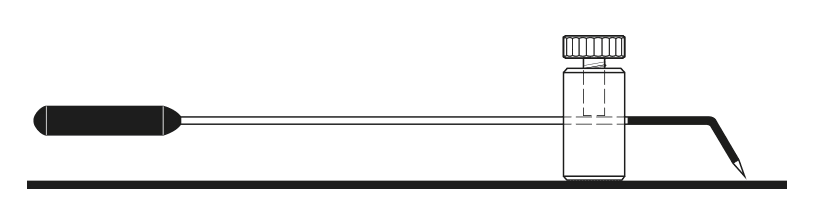

为避免任何损害，请记住以下方案：

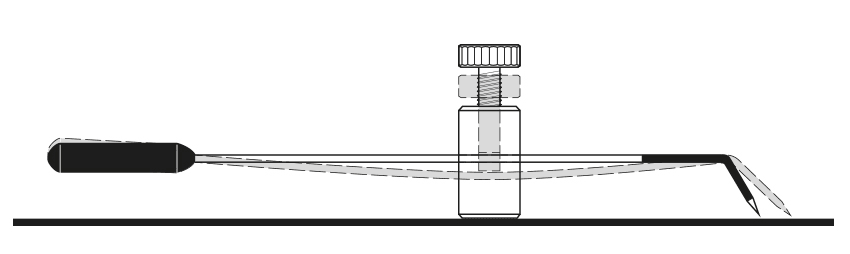

在不固定螺钉的情况下，可以拉伸针。当您要使用翼形螺钉进行固定时，针边的位置会发生偏移：

如果您弯曲，拧紧或以某种方式损坏蜘蛛板适配器的针头，请不要担心。您可以随时订购一套额外的蜘蛛板neeedle并替换坏的蜘蛛板。
笔记2：

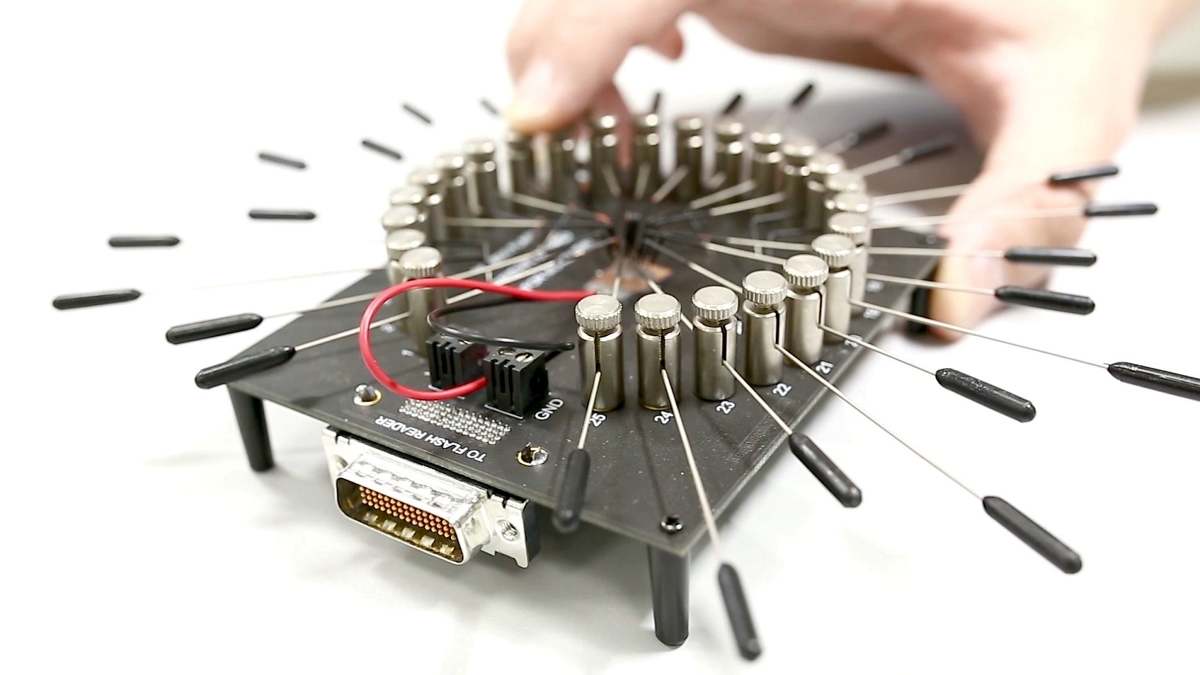

新的适配器有两种提供电源的方式 – 从针头和扩展的蛤蜊输出。基本上，没有焊接就可以完全使用monolith – 你需要的只是在同一个引脚（VCC，GND）上为GND和2-3安排在VCC上安装2-3针。
为了提供良好的电源电流，请使用多个针用于PWR和GND，而不是将它们用于其他重要的触点。只要有可能，应使用直径至少为0.2 mm的绞合导线将电源和接地触点连接到整体件上！较厚的导线横截面将始终为整体材料提供更好的PWR供应。

注意：为了获得更好的读数结果，我们建议您注意电线（它们应该短而宽）和电源焊接（使用助焊剂和焊锡）。

注3：

读取芯片ID或NAND图像的能力取决于整体内部结构的类型。有两种不同的类型：

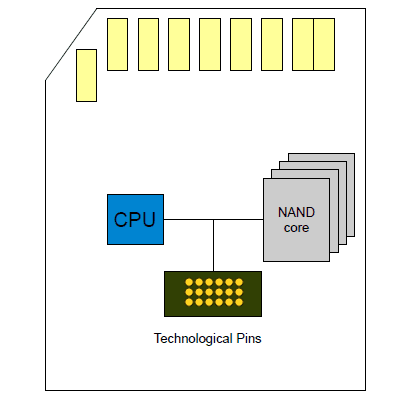

从技术引脚图到CPU和NAND内核的独立总线：

Type 1

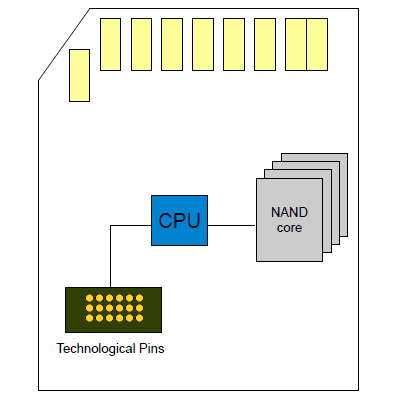

通过控制器芯片从技术引脚图到NAND内核的公共总线：

Type 2

通常，读取Type 1芯片没有问题。您只需要安排引脚并开始读取过程。

对于Type 2芯片，数据恢复任务变得更加复杂。从Type 2方案可以看出，来自技术引脚的总线通过CPU，而控制器可能会影响传输数据的可能性。所有闪存驱动器损坏的主要原因是固件问题。但CPU，缓冲器和NAND等硬件部件仍处于运行状态。上电时，CPU开始工作，可能会阻止通过Techno Pins访问NAND内核。以下是此类行为的典型迹象：

ID读取错误（错过或混合字节：而不是0x45DE9493，它可能读取0xDE949345，或0x45009493）;
ID正常读取但转储不读取（中止错误）;
ID未读取（0xFFFFFF，0x000000,0x6C6C6C6C6C）;

如果您遇到其中一个问题，您应该了解CPU影响可能存在的问题。
以下是几种绕过CPU影响的方法：

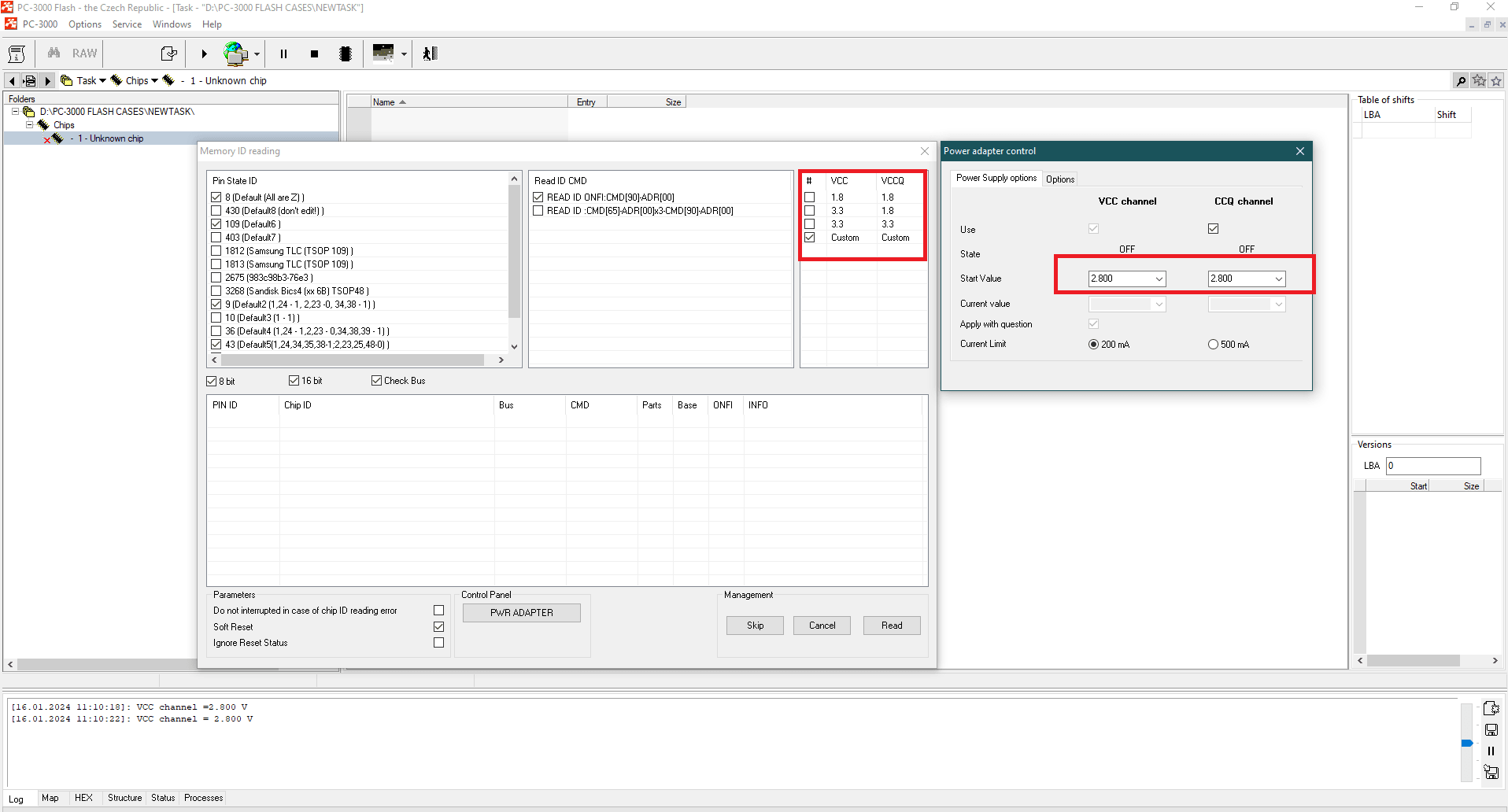

您可以尝试使用选项 – > PC-3000 FLASH参数 – >电源适配器控制将电源值降至2.4V – 2.8V：

在较低的电压下，一体FLASH存储的控制器可能会关闭，并且可以在没有任何噪声或来自CPU侧的阻塞命令的情况下读取NAND芯片。但要小心 – 太小的电压可能是关闭NAND缓冲器的原因。在这种情况下，在重新启动电源之前，无法进行转储读取。这就是为什么你需要从2.4V到2.8V选择几个值并找到芯片ID和转储读取的理想值。

另一种方式 – 物理控制器破坏。此方法仅适用于有经验的工程师。请注意，这是非常危险的，因为你可能会损坏一体FLASH存储的内部结构，使你的一体FLASH存储设备无法恢复！您可以自担风险使用以下操作。

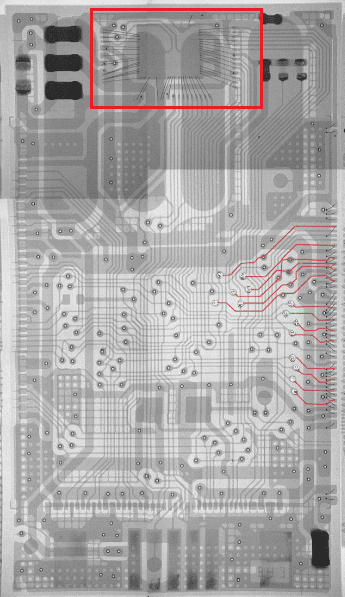

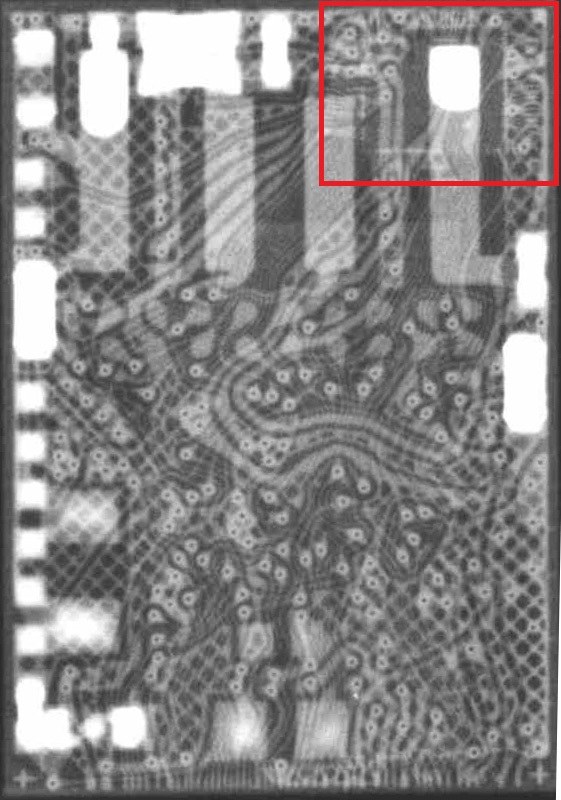

对于物理控制器的破坏，您应该知道控制器的确切位置。如果没有X-RAY图片，就无法找到CPU。一旦你制作了单块内部结构的X-RAY图片，你就能找到控制器晶圆并用非常薄的螺旋钻钻孔（或者只是刮擦）。在那之后，总线将免受控制器影响，并且可以读取整个转储。
