PC-3000 Flash Monolith 引脚分配确定指南－非标准1

一体FLASH存储芯片的引脚寻找确定指南-变形1

大家好！在我们开始之前，一个小描述：本文计划作为整体引脚研究的简短指南。本文的主要思想不是逐步研究如何在所有可能的情况下搜索引脚，而是要了解这个过程的主要原理和主要思想，这个过程相当复杂，需要大量的经验。换句话说 – 这篇文章是“按原样”发布的。我们不想说当前的例子是最好的例子，我们所描述的所有工具和提示都是世界上最好的选择。存在很多方法论，我们只会分享其中一个。

PC-3000产品是为数据恢复而生产的，但是一体FLASH数据恢复研究是额外的分支（顺便说一句，很大），它不直接与我们的技术联系。它是另一个市场，它拥有自己的“underwater rocks”，问题和利润。这就是为什么我们只提供概览信息，以便更好地理解和认识“我真的想用我的一生来处理这个pinout研究吗?”

那么，我们应该从哪里开始呢？当然 – 从设备准备！

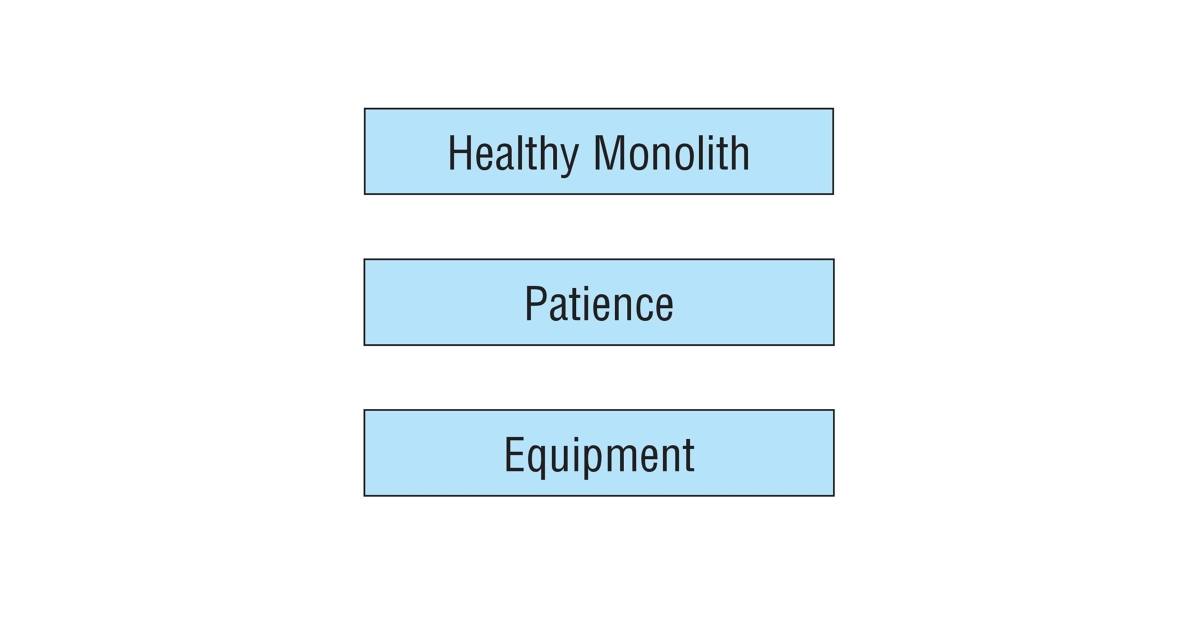

在我们的文章中，我们将从我们将使用好的一体FLASH存储的角度开始我们的研究线。当然，即使我们只有损坏的一体FLASH存储，有时我们也可以尝试寻找引脚。但是这个过程会更复杂，有时在经过长时间的尝试之后它不会提供任何结果。我们为什么要使用好的配件一体FLASH存储？因为要检测一些总线和命令行，我们应该在一体FLASH存储上进行写操作。当然，在真正损坏的情况下，所有的写操作都不可能与损坏的一体FLASH存储一起制作。所以，在开始之前我们应该有三件主要的事情：

如果你没有耐心 – 甚至不要开始这个过程。您将节省您的时间和精力。

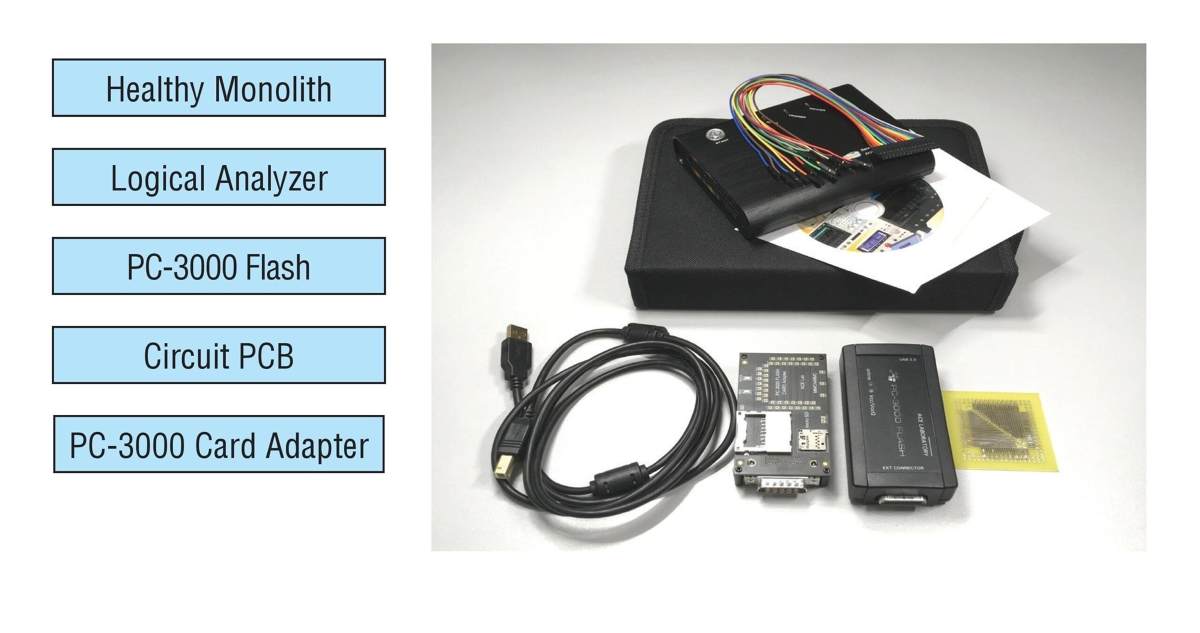

好吧，其他设备怎么样？让我们来看看…

具有相同引脚的一体FLASH存储，就像我们损坏的一体FLASH存储一样。我们应该找到完全相同的型号，具有相同的容量和品牌，在芯片的底部具有相同的技术引脚;
如果你能以6000-10000美元的价格购买一台好的逻辑分析仪 – 那将是完美的。但对于初学者，我们建议使用基于PC的逻辑分析仪，价格为500-1000美元。我们可以推荐： АКИП-9102 – 具有32通道和200MHz频率的俄罗斯型号。它还包含ENGLISH菜单，即使对外国客户也很方便使用;
GoodWill GLA-1032 – 与АКИП-9102相同的双胞胎兄弟，32通道，200MHz频率和几乎相同的接口。
实际上，您可以购买任何您想要的逻辑分析仪。主要术语 – 它应至少有32个通道并支持200MHz频率。3.在我们的示例中，我们将使用带卡适配器的PC-3000 FLASH，但在现实生活中，您可以使用通用的读卡器。唯一的事情 – 控制电源就更复杂了。有时我们需要打开/关闭它;
4.电路板 – 实际上，它只是一块特定的电路板，用于在MicroSD上更方便的焊接线。您可以尝试在Aliexpress或亚马逊中找到类似的主板;
5. ONFI文档以及NAND信号的描述（对我们的任务非常有用！）。步骤1.目标和第一次连接

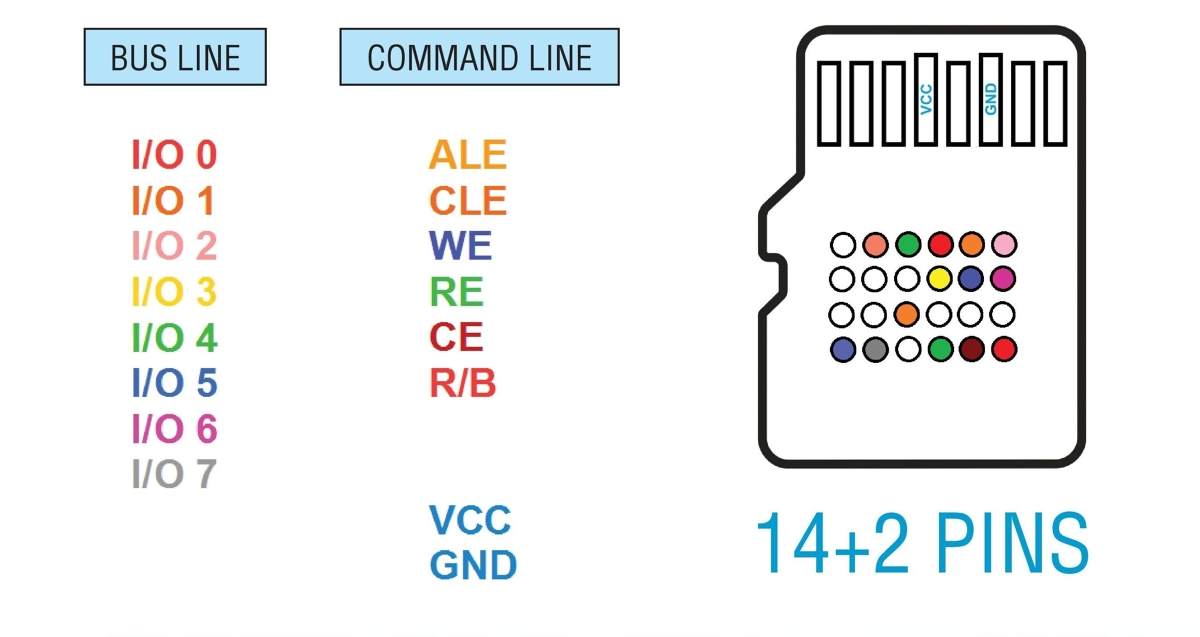

我们在寻找什么？我们正在努力寻找所有技术输出信号，这将有助于我们找到引脚。在我们的示例中，我们将采用具有8位总线的通用MicroSD卡。最后，我们应该找到以下联系方式：

通常，VCC和GND不需要在技术引脚上找到。您可以使用默认的Monolith接口来提供电源。但是当然，有时也可以在技术pinouts上找到GND和VCC大头针，我们建议在大头针地图上也检查所有大头针，找到GND和VCC。它将帮助我们发现我们应该从研究中排除的引脚。

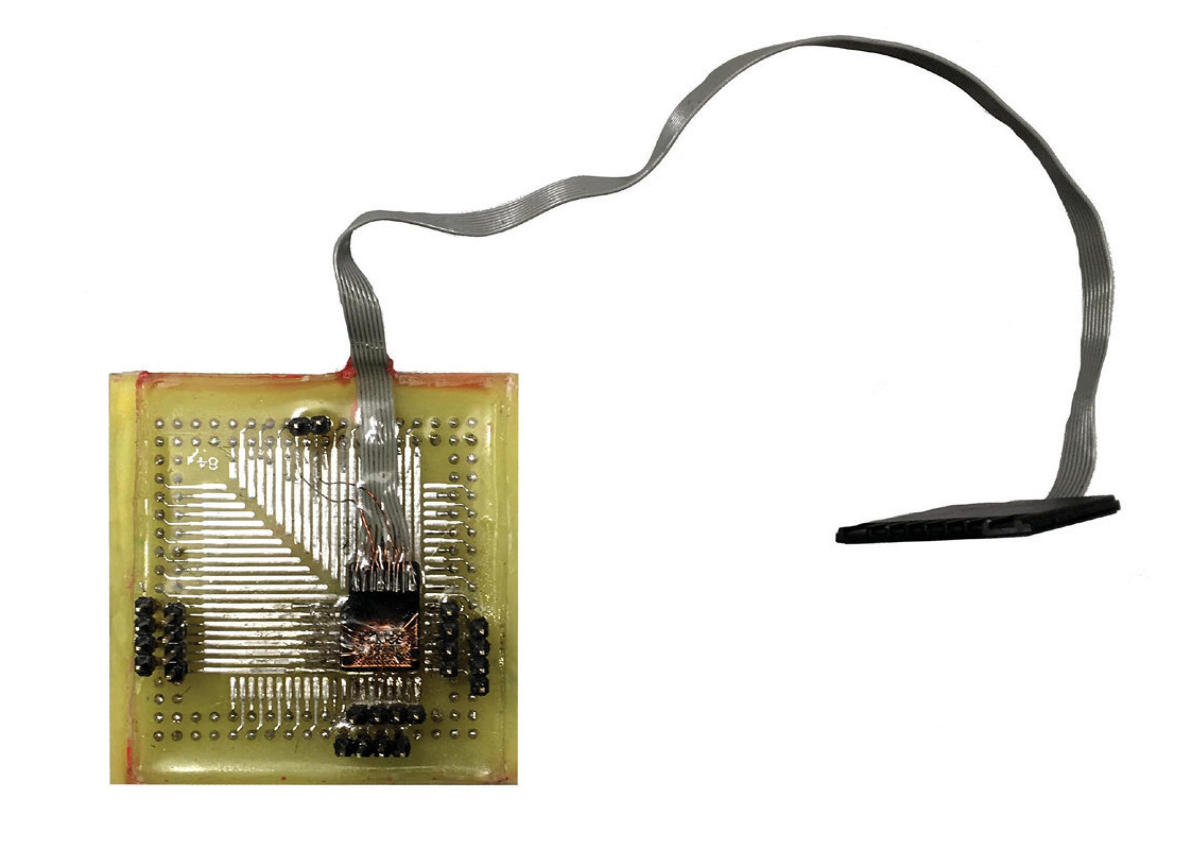

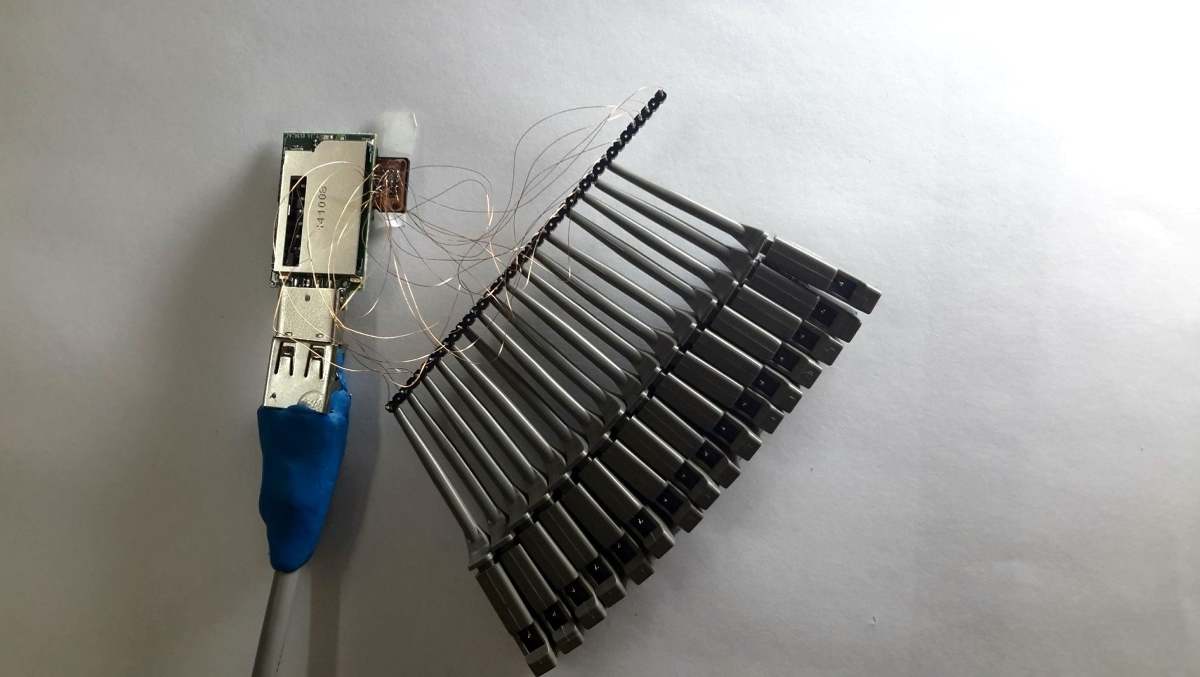

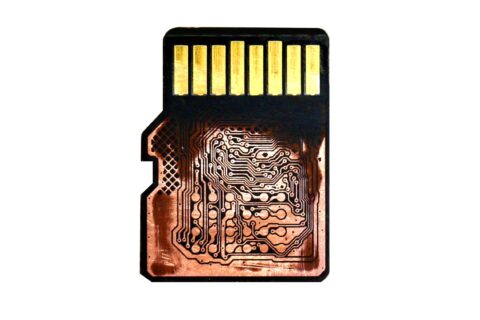

让我们准备我们的庞然大物。正如我们之前所说的，这是一个MicroSD卡，我们将把它焊接到特殊的电路PCB上，以方便工作过程。我们应该将焊丝焊到所有的定位销(不包括VCC和GND)。这种制备方法的主要思想是:通过techno引脚+焊接，应与SD或microSD接口连接。在我们的示例中，我们将microSD放到SD适配器中，以便在其上进行读写操作。

但是焊接的结构可能会有所不同。这只是一个例子

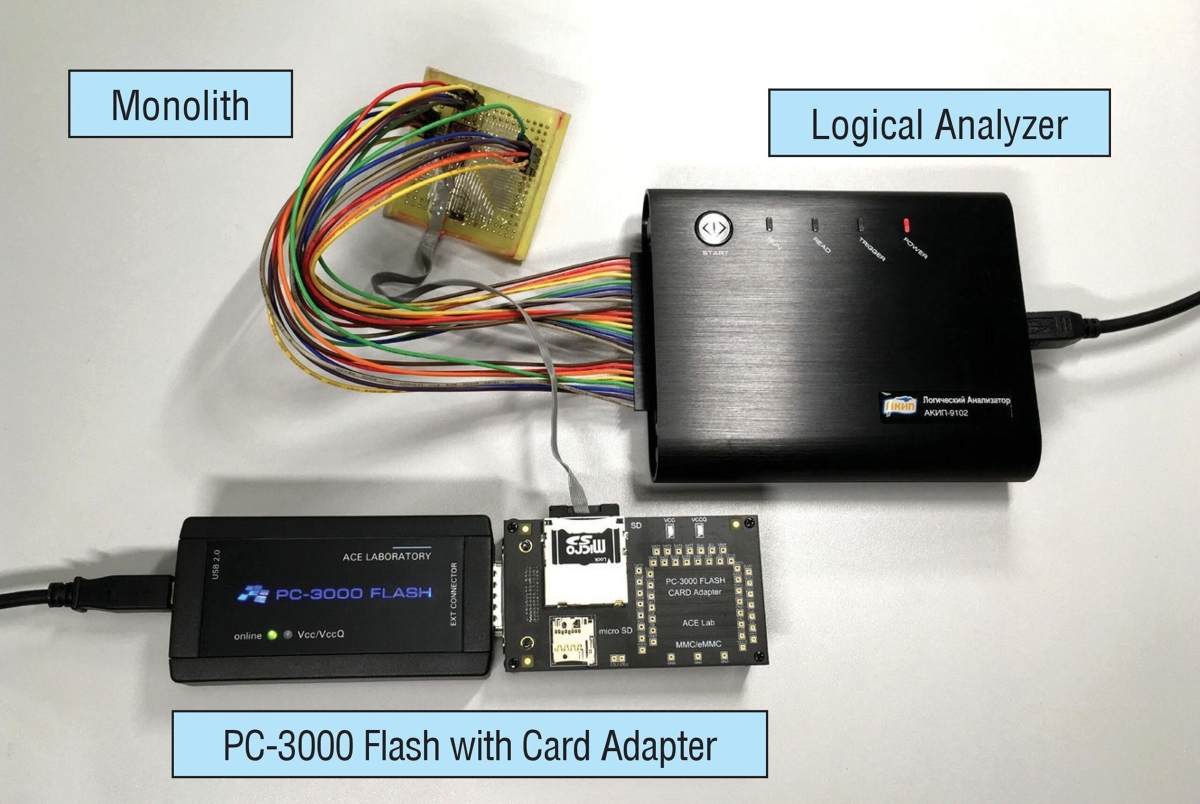

最后，我们应该将所有的数字逻辑分析器连接到我们的整体上，并准备如下内容:

步骤2.逻辑分析器接口和Monolith初始化步骤

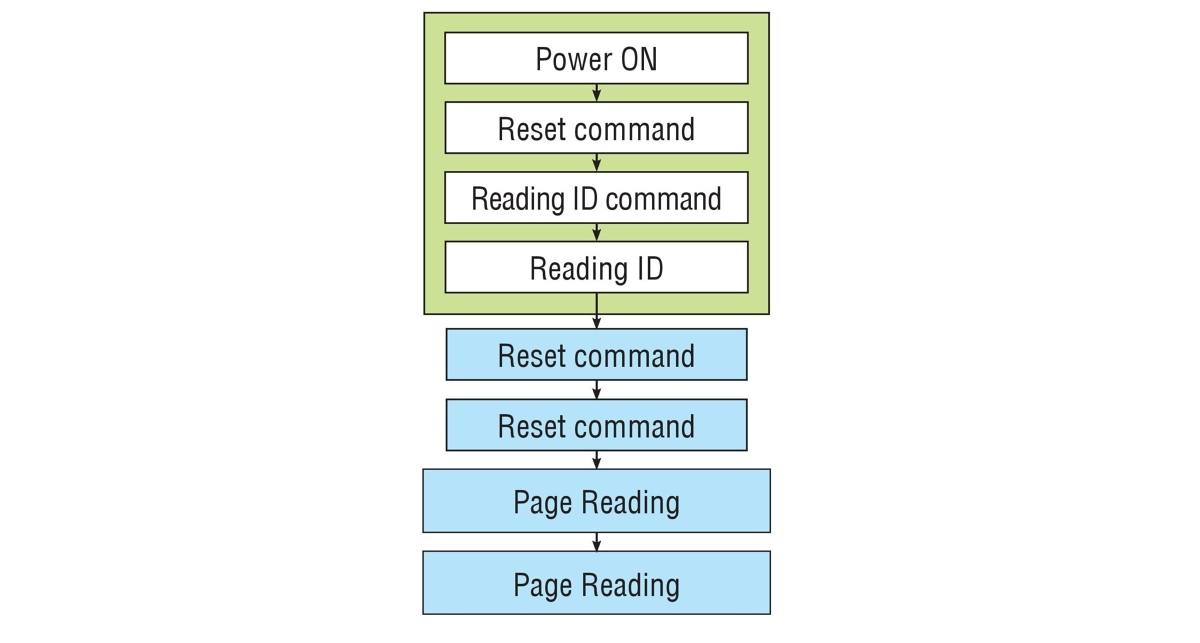

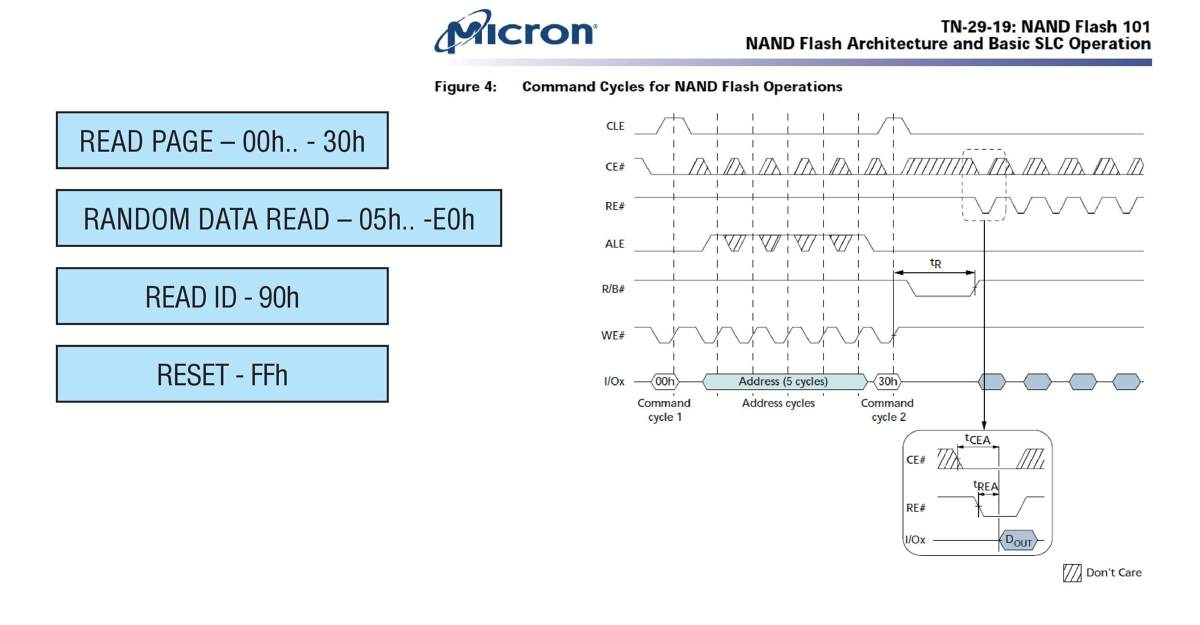

首先我们应该记住，每当我们在好的一体FLASH存储上启动电源时，它都会为达到初始化状态做出一些步骤。以下是在电源供应后将在一体FLASH存储上发送的命令示例：

在文档的帮助下，我们可以尝试检测我们的线路在供电后将如何改变。我们可以将逻辑分析器的信号与我们的文档方案进行比较，最后找到它们的值。

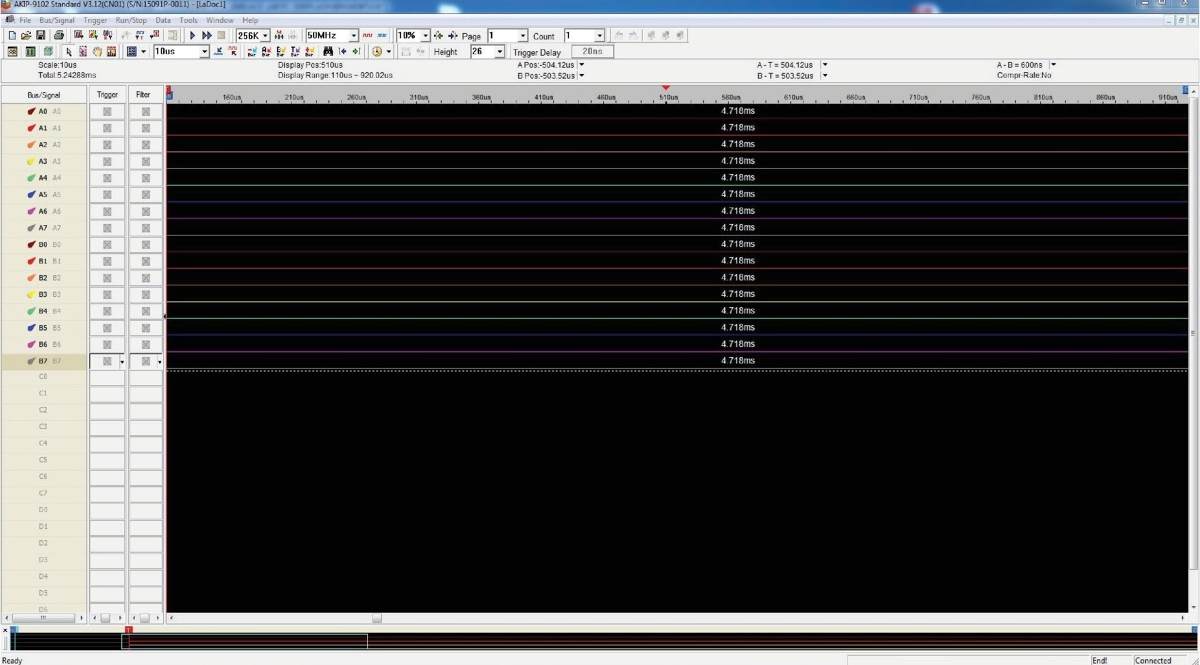

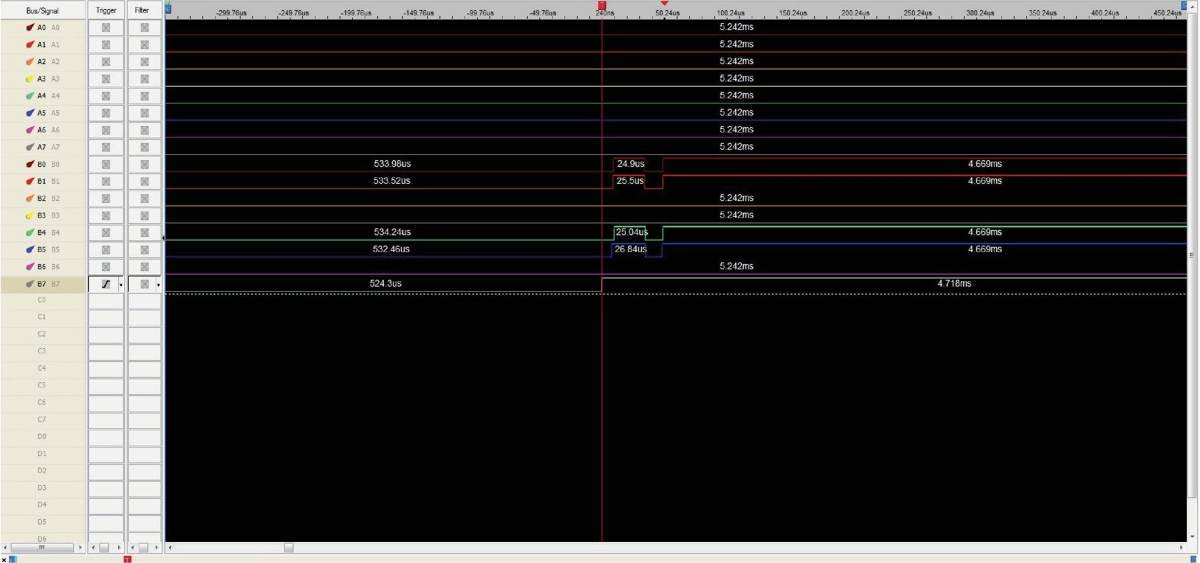

这是АКИП- 9102逻辑分析仪软件的主界面。我们发现从24条线路中，8 -连接到GND、VCC或开机后不改变状态。这就是为什么我们只留下16条线，这些线改变了它们的值。LA的设置如下:

另外，请注意，基于pc的逻辑分析器(further – LA)没有足够的RAM来实时显示所有行的更改。这就是为什么在供电后的前5-10秒，洛杉矶制作一个快照(它位于屏幕下方)，让我们可以沿着它移动，改变比例，看看线路是如何变化的。
步骤3。引脚分配研究。命令行
使用NAND信号的文档，我们知道前4个触点在电源后会有一个小的跳跃——CE, RE, R/B，我们。现在我们不知道它们具体在哪里，但至少我们知道这四条线是我们的目标。

通电命令

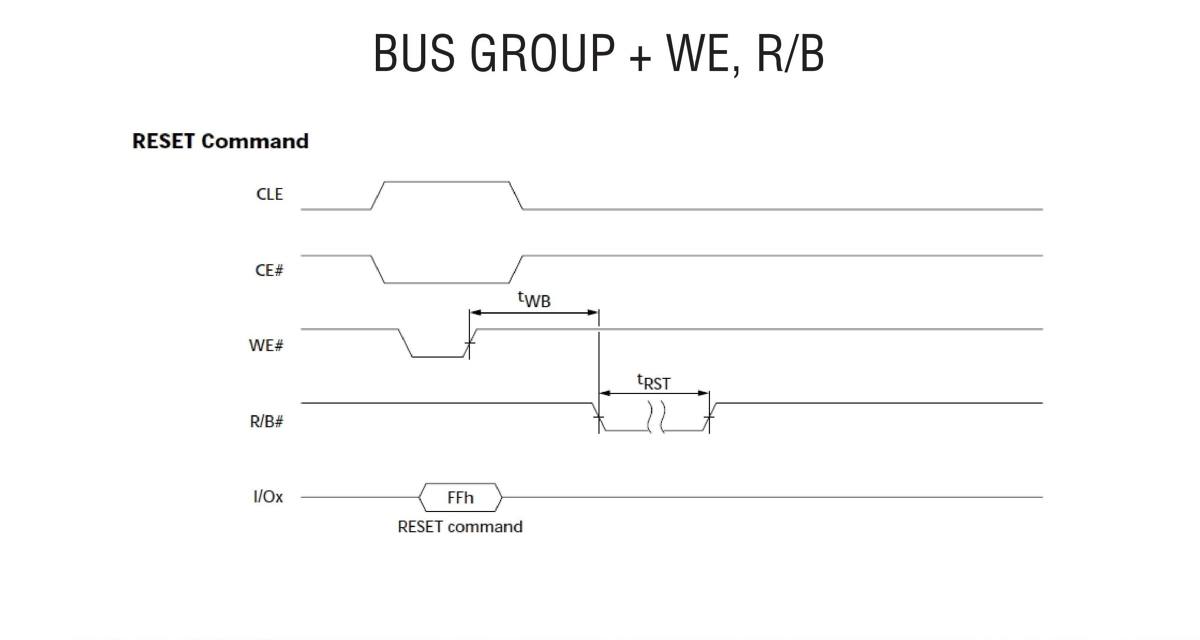

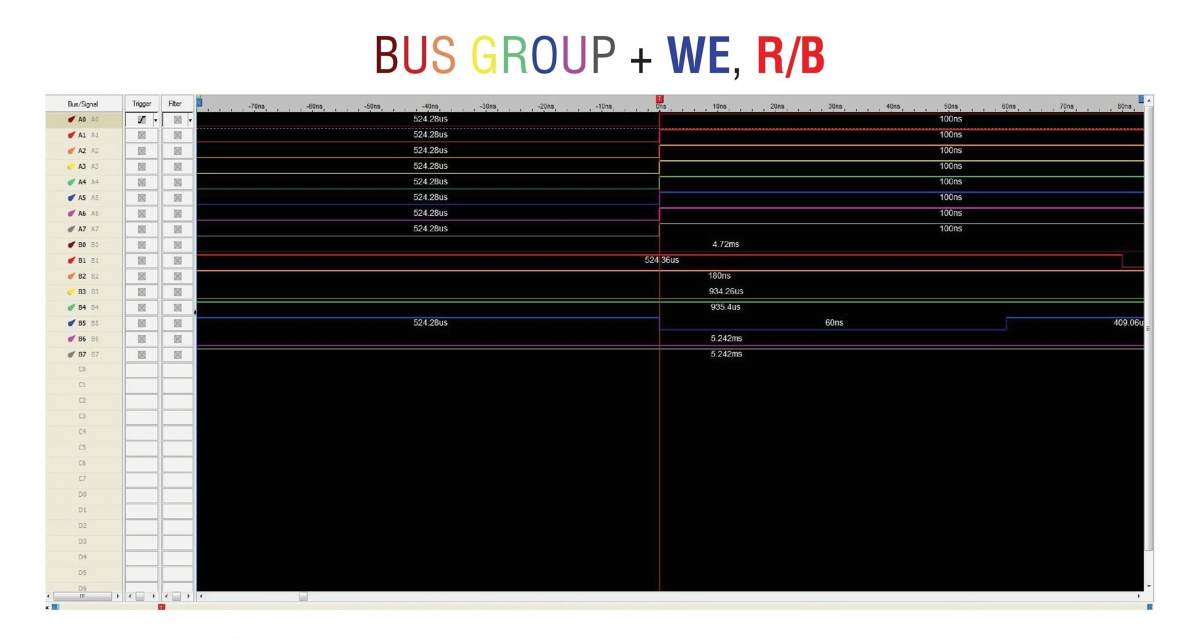

接下来，让我们试着找出我们的总线组和R/B的位置。使用以下方案，我们将检测它们的位置。我们知道，当我们下降时，I/Ox(公共汽车线路)的所有线路都应该上升。过了一段时间，R/B也会下降。让我们看看:

RESET Command

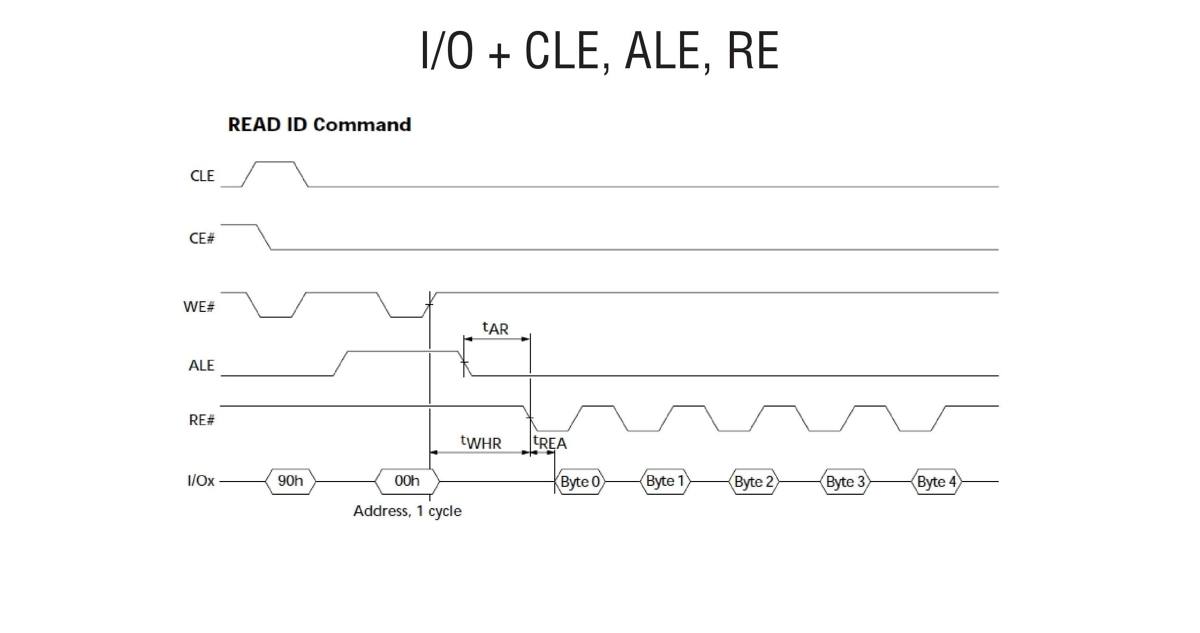

然后，我们试着用同样的算法找到CLE、ALE和RE:

当WE下降时，CLE上升:

READING ID Command (90h)

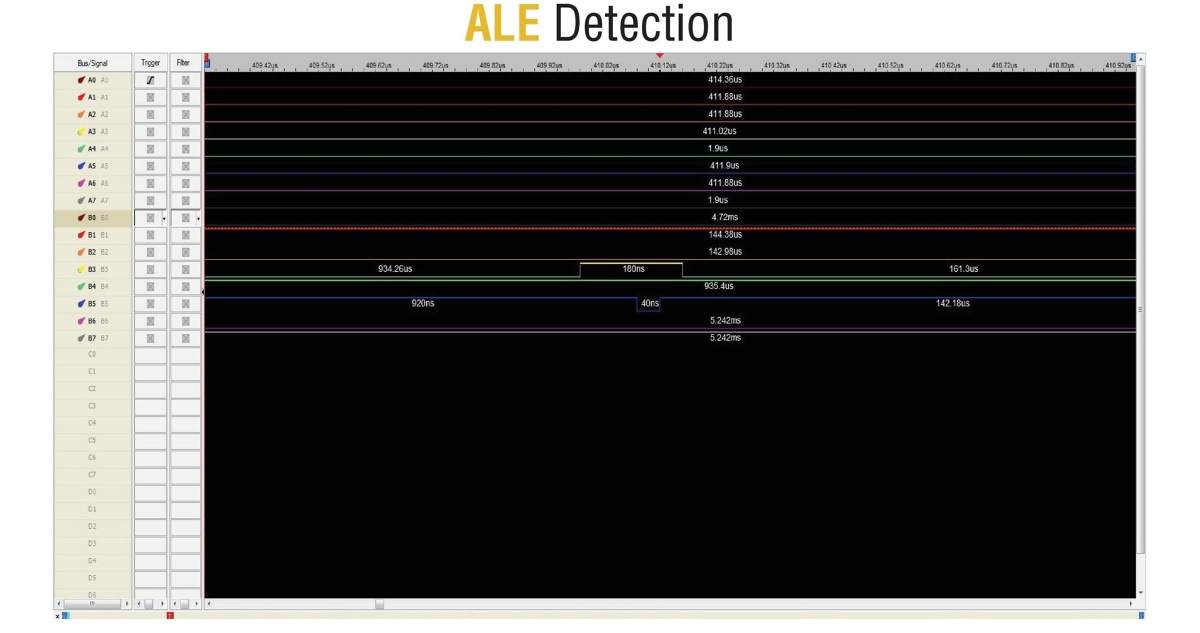

当WE下降时，ALE会上升，在CLE之后的某个时间：

READING ID Command (90h)

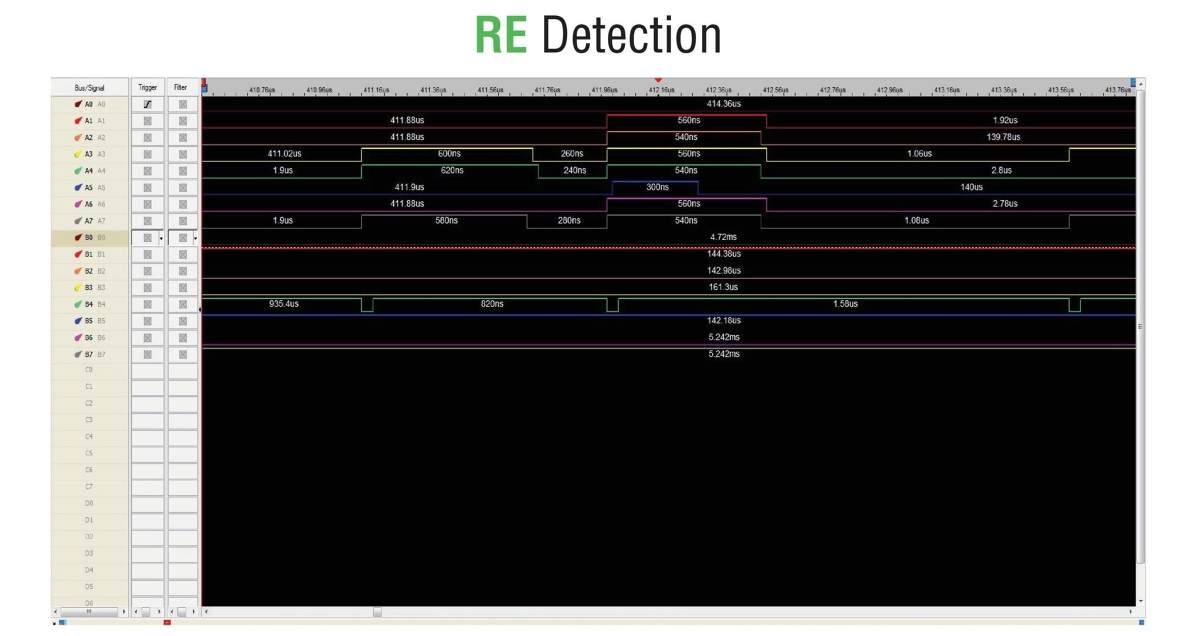

RE上下，上下，上下：

READING ID Command (90h)

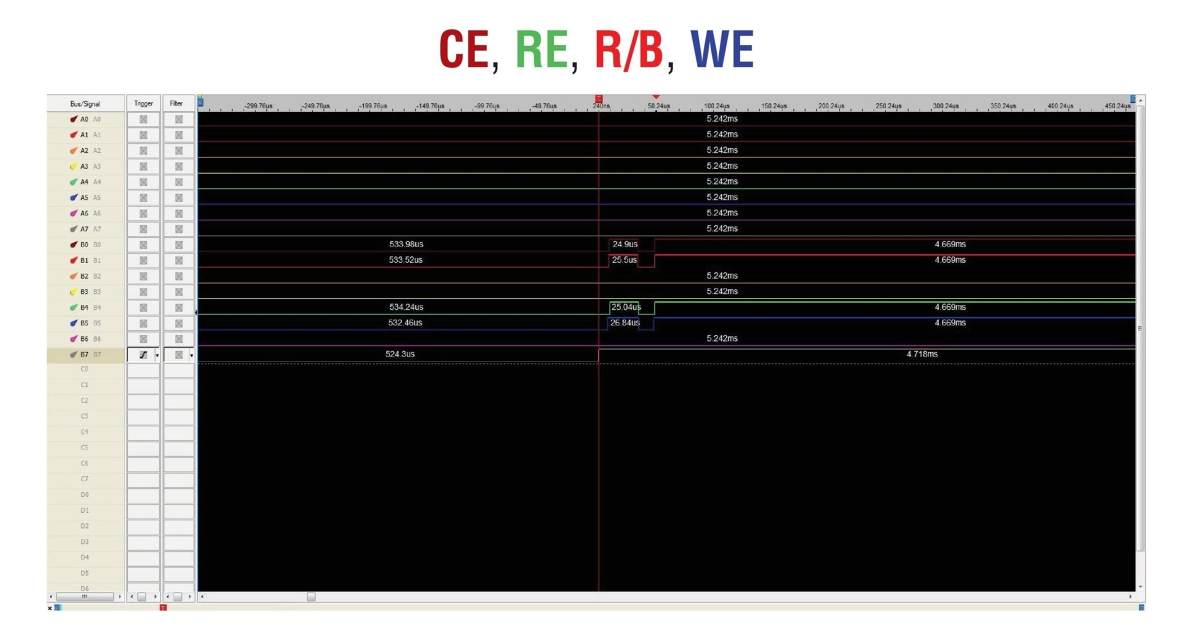

最后，我们知道WE，R / B和RE。现在，如果我们将返回第一个屏幕，我们可以检测到CE：

现在，找到了所有的命令行。下一步是——搜索总线线路。
步骤4。总线检测
总线线检测将是最复杂的步骤，因为对于大多数情况，我们必须在整块体上写入字节并读取它们，以检测哪些行正在改变。但是在我们的例子中，我们将描述另一种不需要任何书写操作的方式。

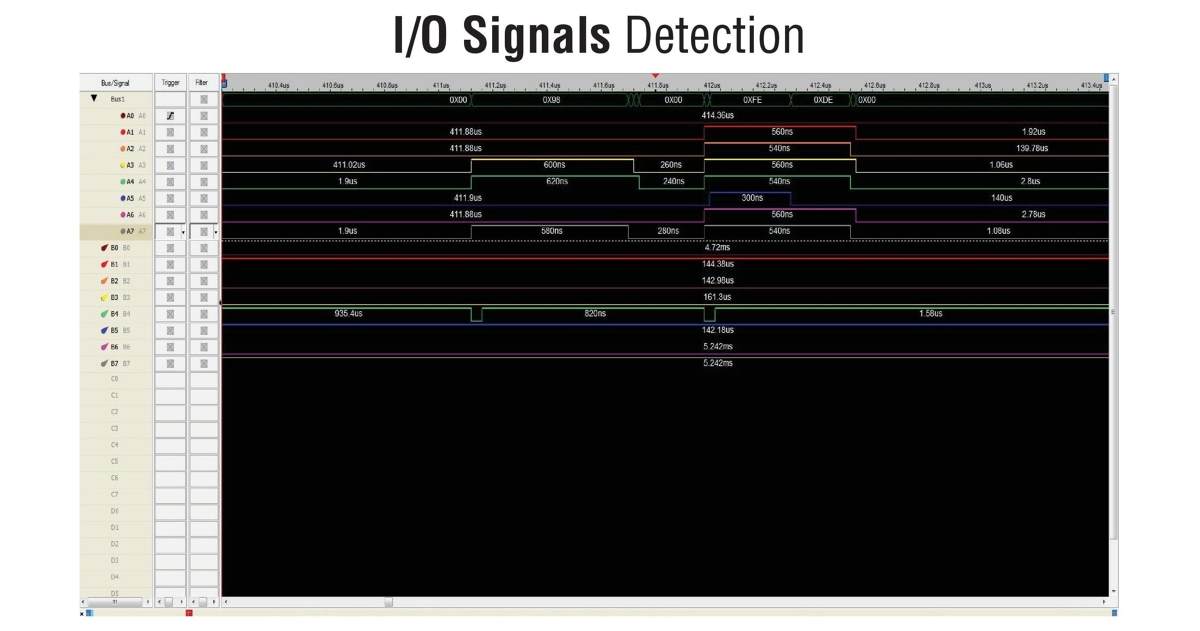

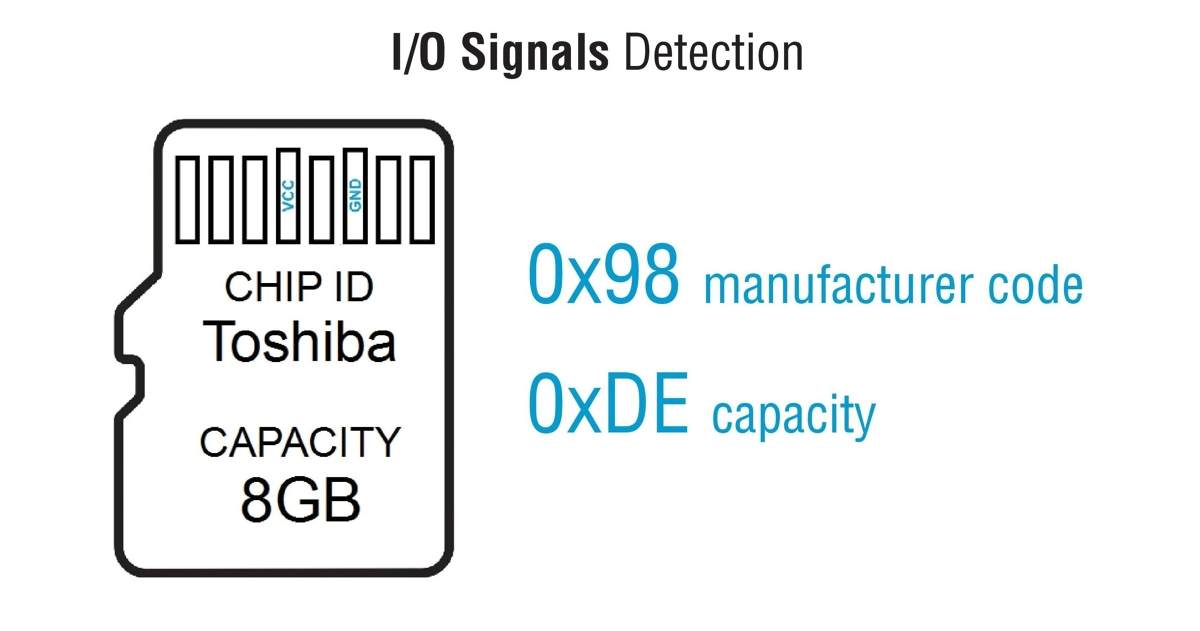

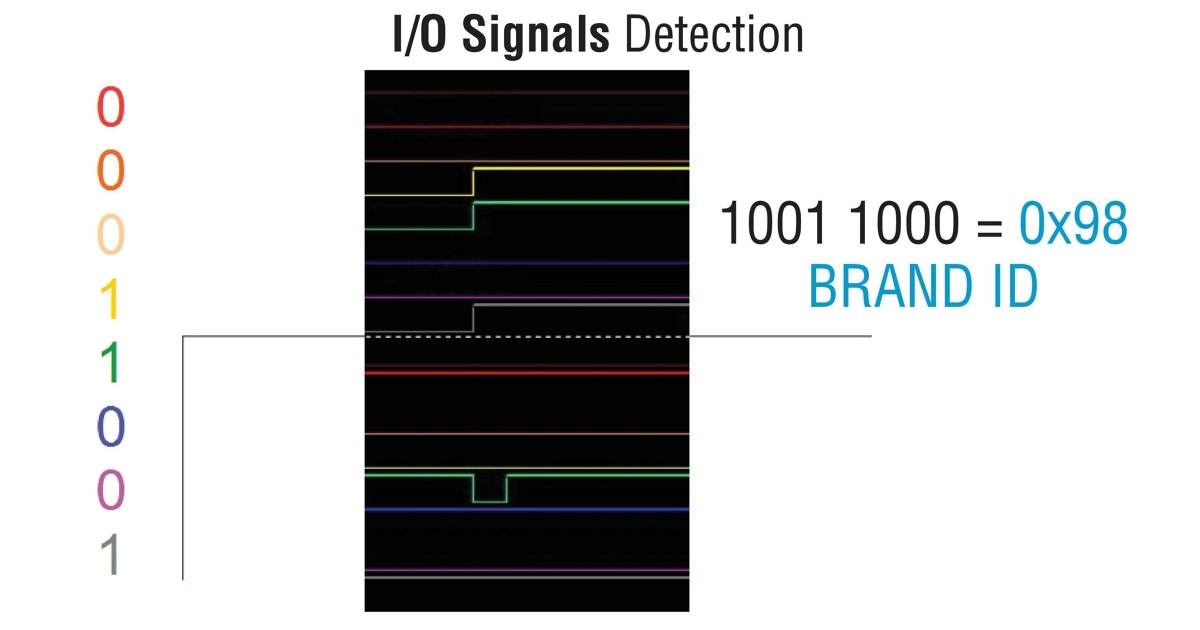

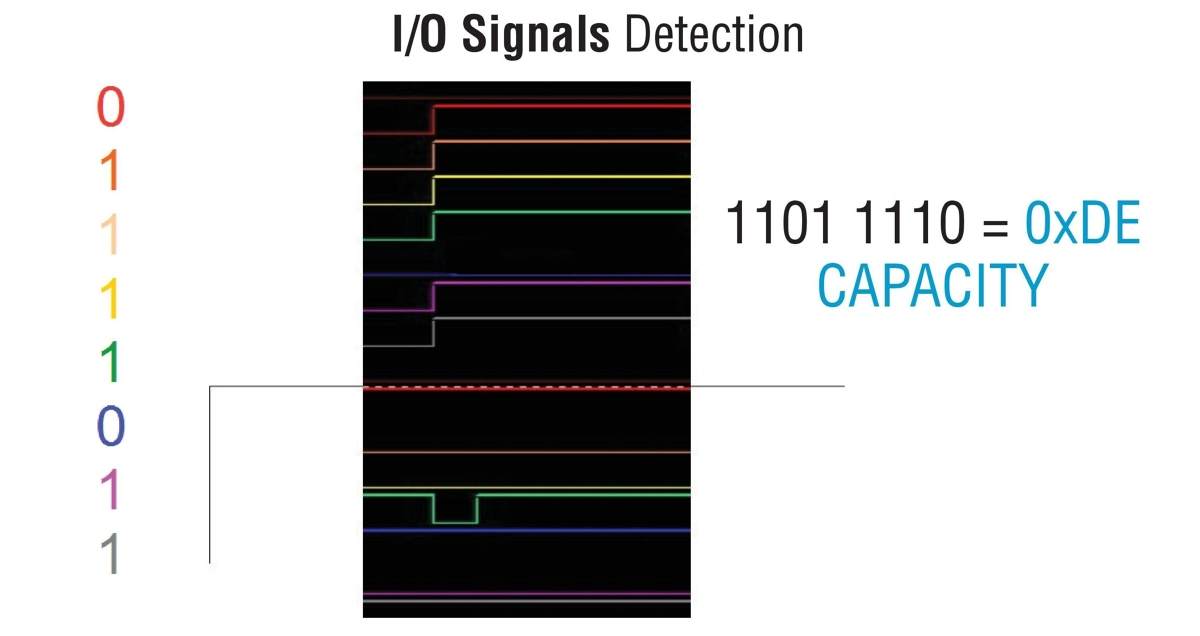

让我们更详细地检查我们的整体。我们知道制造是东芝，这个芯片的容量是8GB。使用有关芯片ID的信息，我们可以尝试想象在我们的整块芯片中，前两个字节应该是什么:
