PC-3000 Flash页面转换

PC3000 Flash页面转换

存储在闪存芯片中的所有数据分为几类：

1.Page（一组扇区，4-8-16或更多（从芯片到芯片不同））
2.Block（一组页面，64-128-256-258或更多）
3.Bank（块组）
4.Dump（完整镜像）

每个扇区包含512字节的数据区和服务区的一些字节。例如，“经典”扇区结构是：512字节的数据+ 16字节的SA。
服务区包含控制器使用的一些数据，例如它可以包含带有块号的标记或一些ECC代码。 SA可以位于每个扇区之后，也可以位于页面的最后一个扇区中 – 它取决于闪存芯片和控制器。

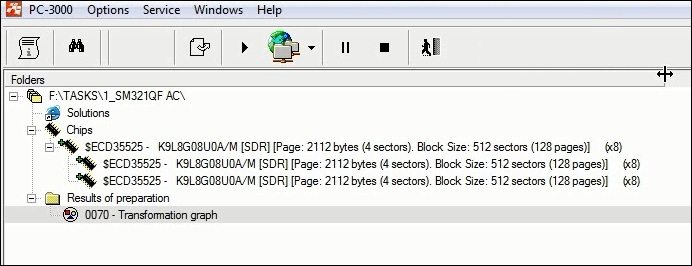

容量：1024 Mb
块大小：512个扇区
页面大小：2112字节

我们的软件自动将整个页面大小分成相同的部分以获得页面结构。在我们的例子中，软件将2112个字节（我们的页面）划分为4个相等的部分，我们将获得528 + 528 + 528 + 528个范围。
如果我们有结构，其中DA的512字节和SA的16字节 – 我们将获得良好的转换，并且我们的标准掩码将完全等于正确的页面转换。

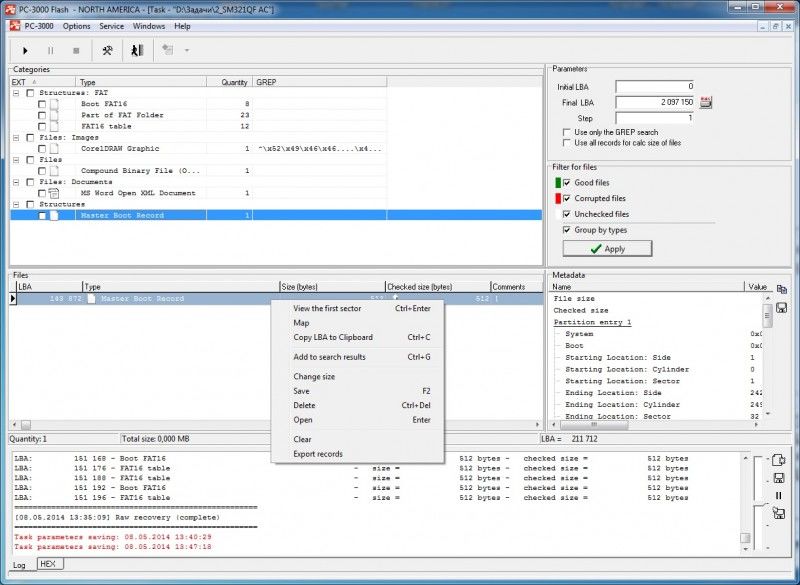

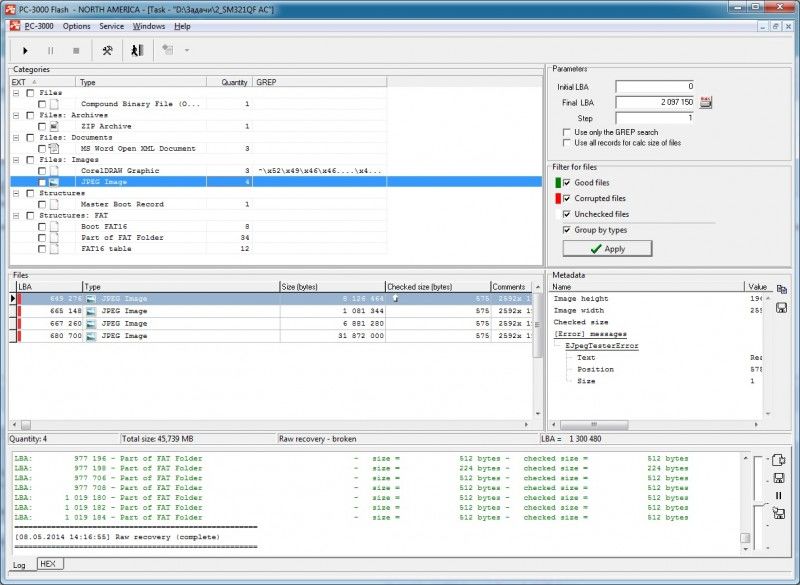

但是让我们来看看512DA + 512DA + 512DA + 512DA + 64SA的情况。在这种情况下，标准PC-3000分割会出错，我们将得到以下结构：512DA + 16DA + 512DA + 16DA + 512DA + 16DA + 448DA + 64SA ……在这种情况下，我们应该手动分离所有范围。为此，我们尝试在变换图上启动RAW恢复，并找到一些系统文件，如MBR或BOOT。之后，让我们将它添加到SEARCH RESULT中。

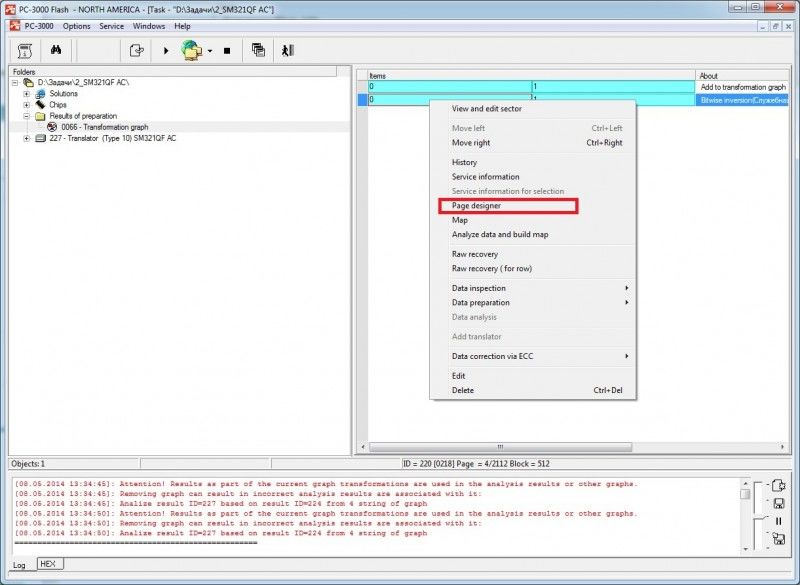

我们应该启动页面设计:

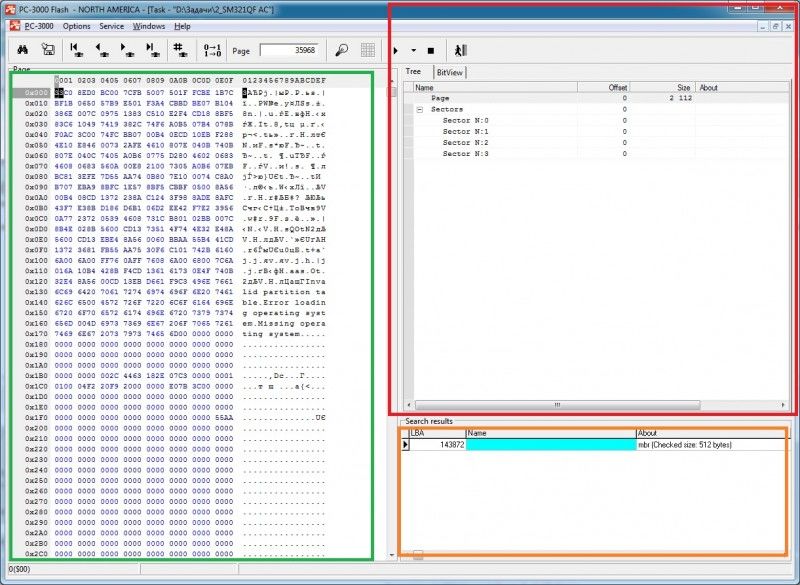

我们的主窗口分为3个主要部分。 GREEN one – 我们的页面用HEX描述，长度为2112字节。 RED – 我们未来的页面结构和ORANGE – 我们在SEARCH RESULT中添加的文件。

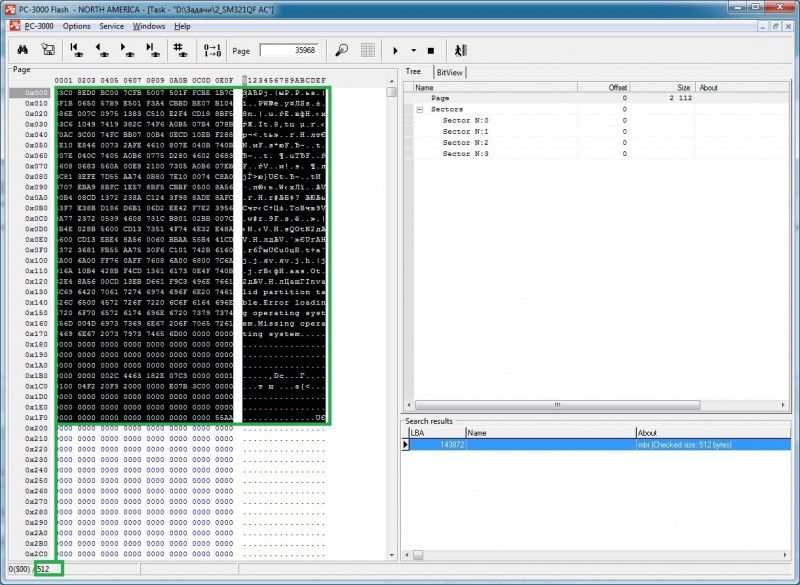

之后，我们应该选择我们的MBR扇区，并选择512字节的范围，现在它的颜色为黑色。

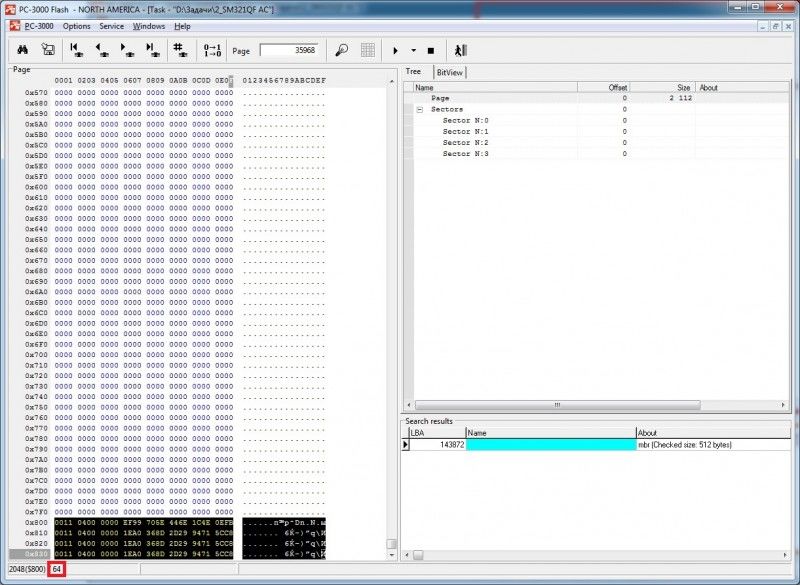

在MBR扇区的前512个字节之后，整个页面由零填充。但是在本页末尾我们可以看到一些数据范围，而不是零。范围大小为64字节。

如果我们将从页面开头到64字节选择整个范围，我们将得到2048字节的数据。这部分是数据区域的4扇区填充。所以，它是512DA + 512DA + 512DA + 512DA。在页面的末尾位于64字节的SA。如果我们将其划分为我们的数据扇区，我们将得到以下公式：16SA + 16SA + 16SA + 16SA。

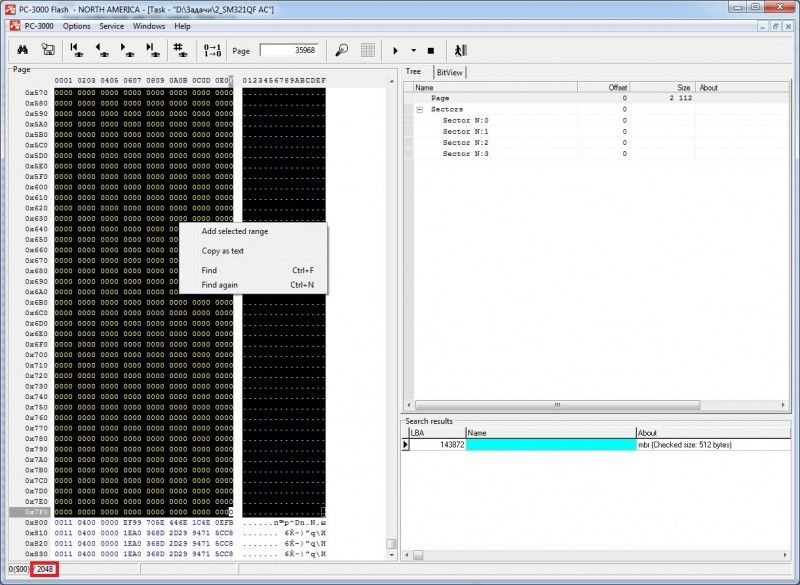

因此，让我们选择前2048字节的数据，并将此范围添加到我们的页面结构中：

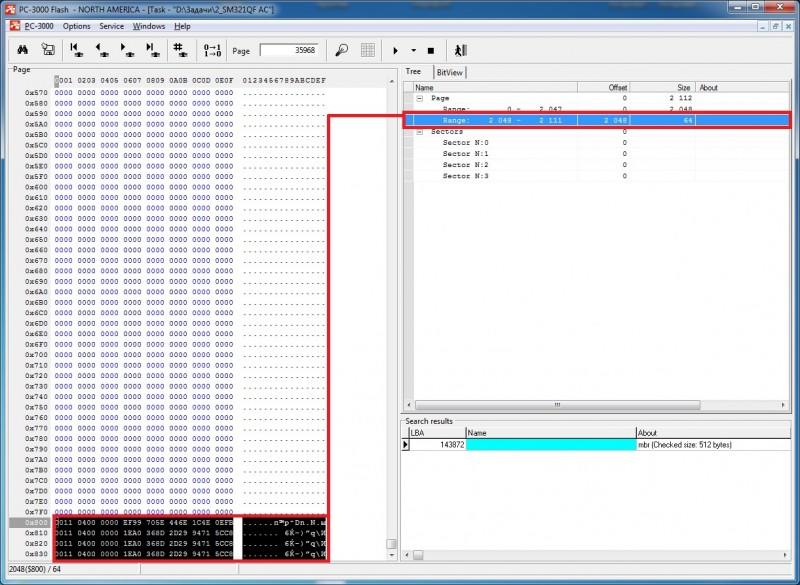

我们应该在页面末尾使用这64个字节：

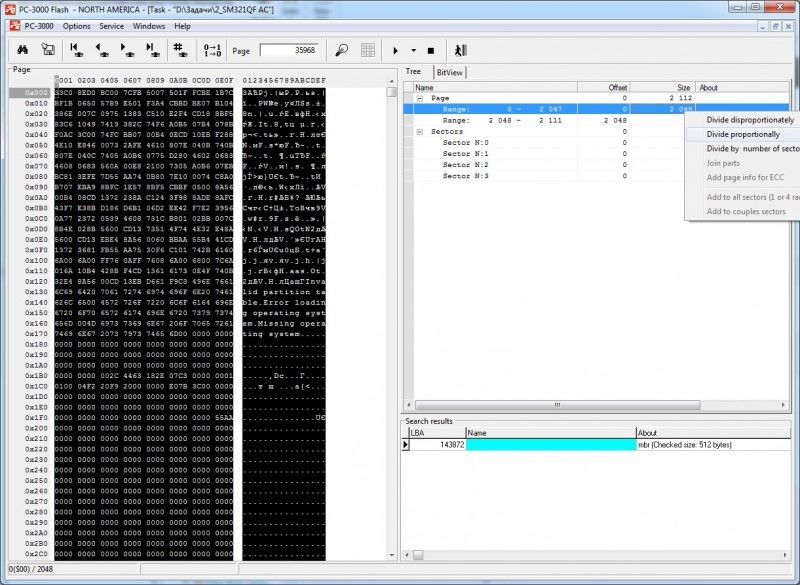

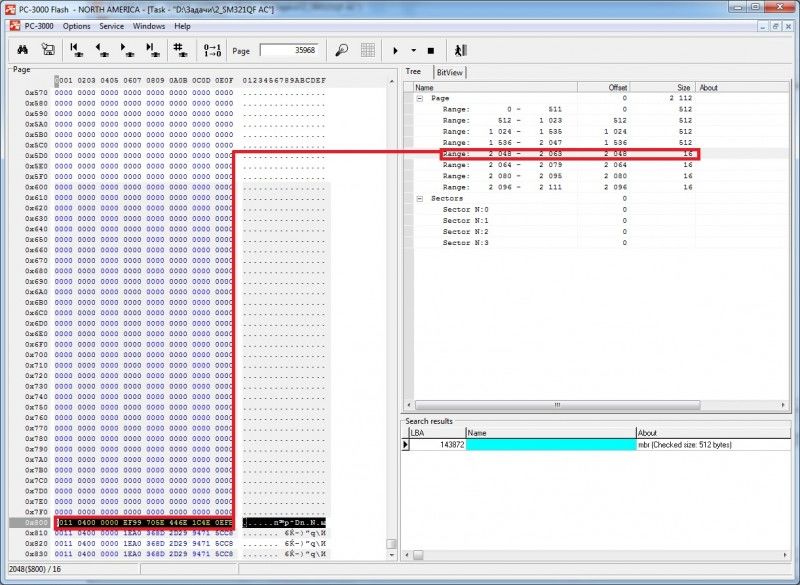

现在，我们需要将2048个字节分成4个部分（512 + 512 + 512 + 512）/为此，我们应该选择Divide的Divide，值为4.与64字节范围相同：

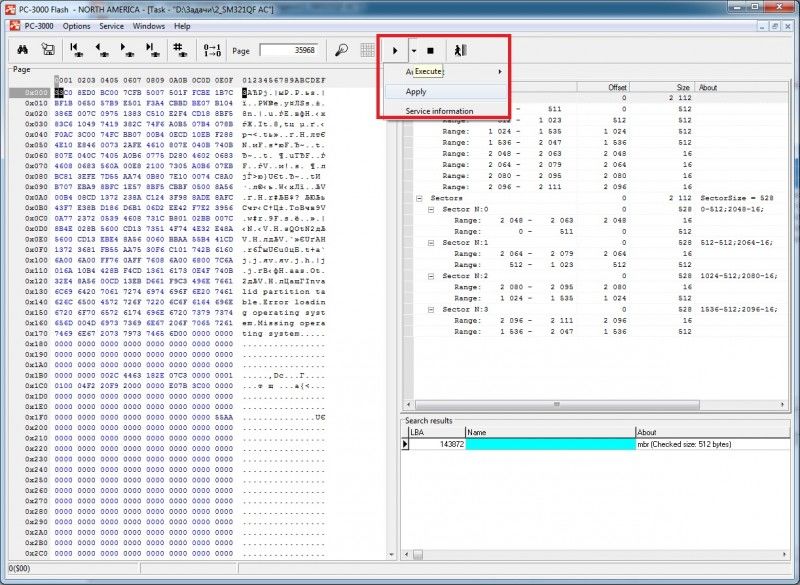

最后，我们得到512个字节的4个范围，16个字节的4个范围。现在，我们应该建立自己的Page结构！
我们有：512DA 512DA 512DA 512DA和16SA 16SA 16SA 16SA。

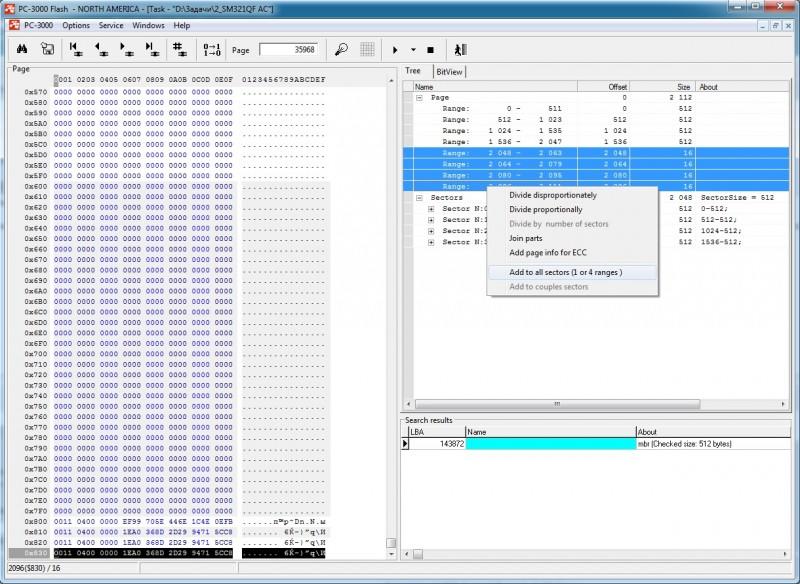

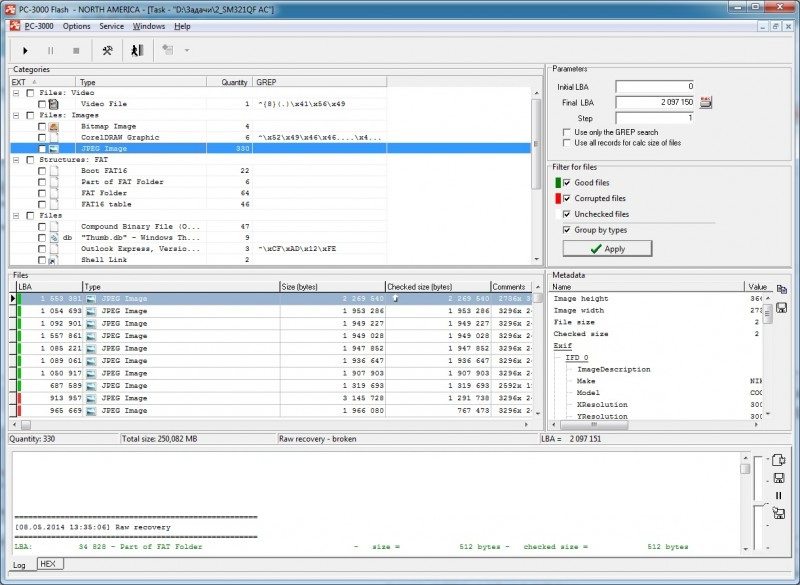

我们应该制作结构：512DA + 16SA 512DA + 16SA 512DA + 16SA 512DA + 16SA。为此，我们选择我们的数据范围并选择ADD TO ALL RANGES（1或4）。比 – 服务信息范围（按住CTRL按钮，然后选择范围）。
