admin 三星840 EVO PM851如何通过COM终端接入PC-3000 SSD软件进行数据恢复操作

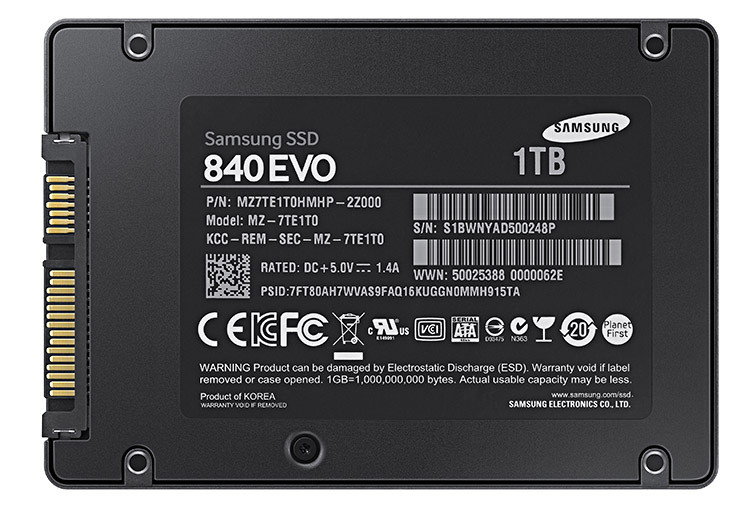

从PC-3000 SSD 2.0.3版本开始，可以恢复Samsung 840 EVO，Samsung PM 851和Samsung 850 Pro驱动器。该驱动器的主要问题之一是NAND存储芯片的质量非常非常差。结果 – 大量的 ECC 错误和 NAND 降级。
同时，三星SSD系列具有非常复杂的内部固件结构，具有完全加密功能。此外，在用于使用技术模式的SSD驱动器系列中，我们需要使用终端连接，因为在固件内部损坏的情况下，ATA命令将被阻止。这意味着如果我们需要在技术模式下切换驱动器，我们应该插入PC-3000端子。

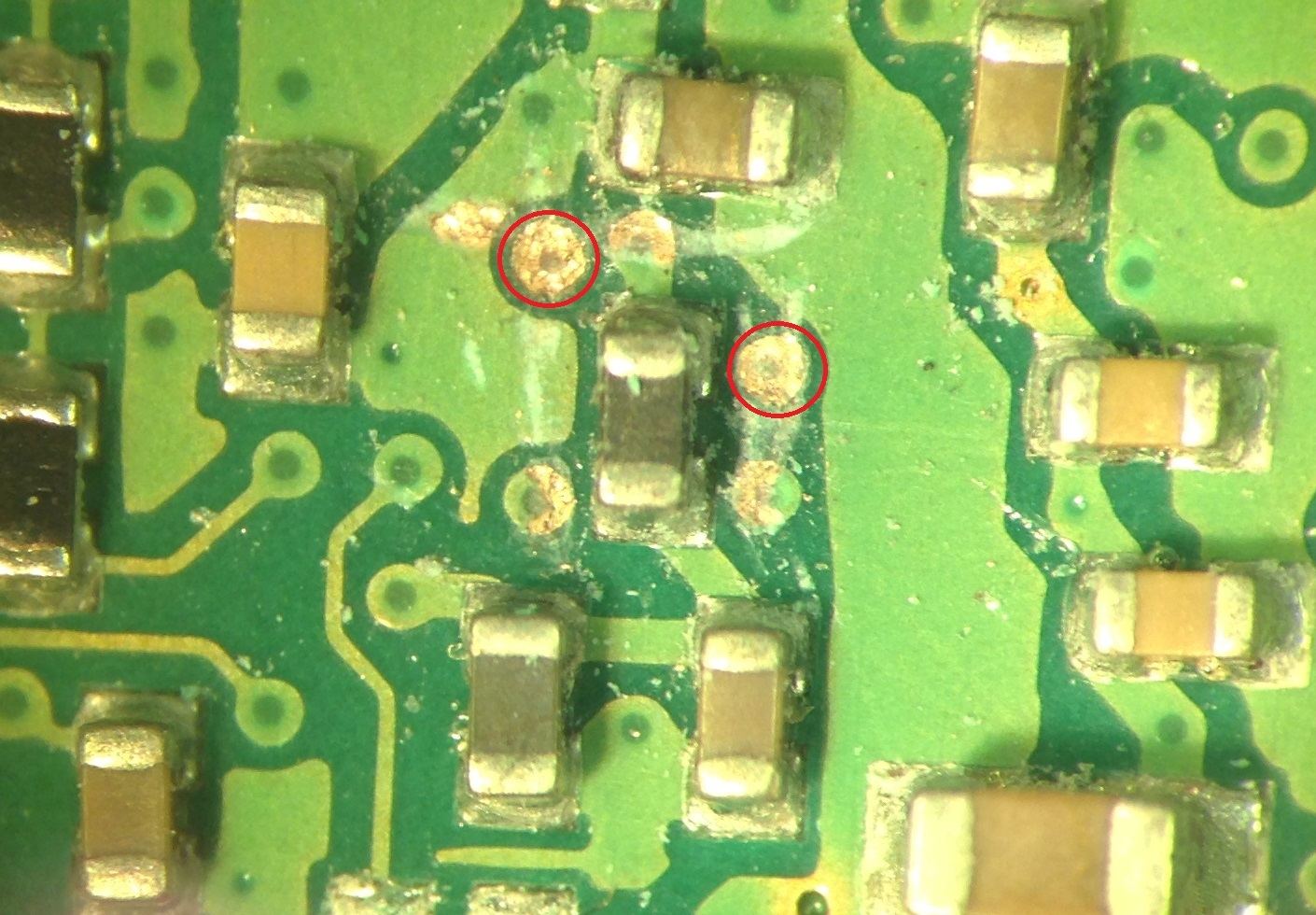

目前，三星 840 EVO \ PM851 \ 850 Pro PCB 的所有已知 SATA 修改都有用于插入式端子线的特殊孔。同时，对于mSATA驱动器，该终端输出隐藏在PCB涂层下。首先，您需要找到它们并用手术刀或玻璃纤维笔清洁杯垫。

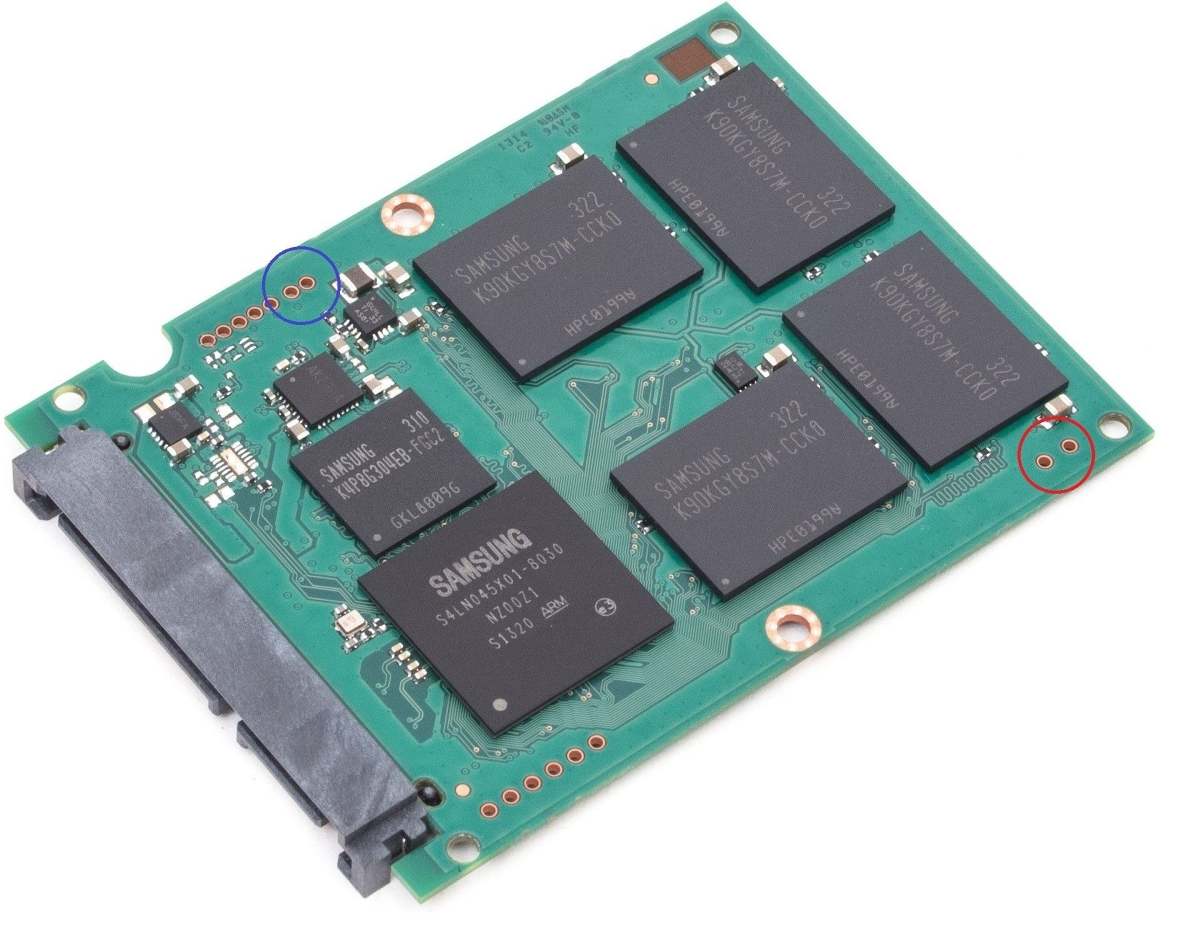

SAFE MODE 短路引脚
端子连接器

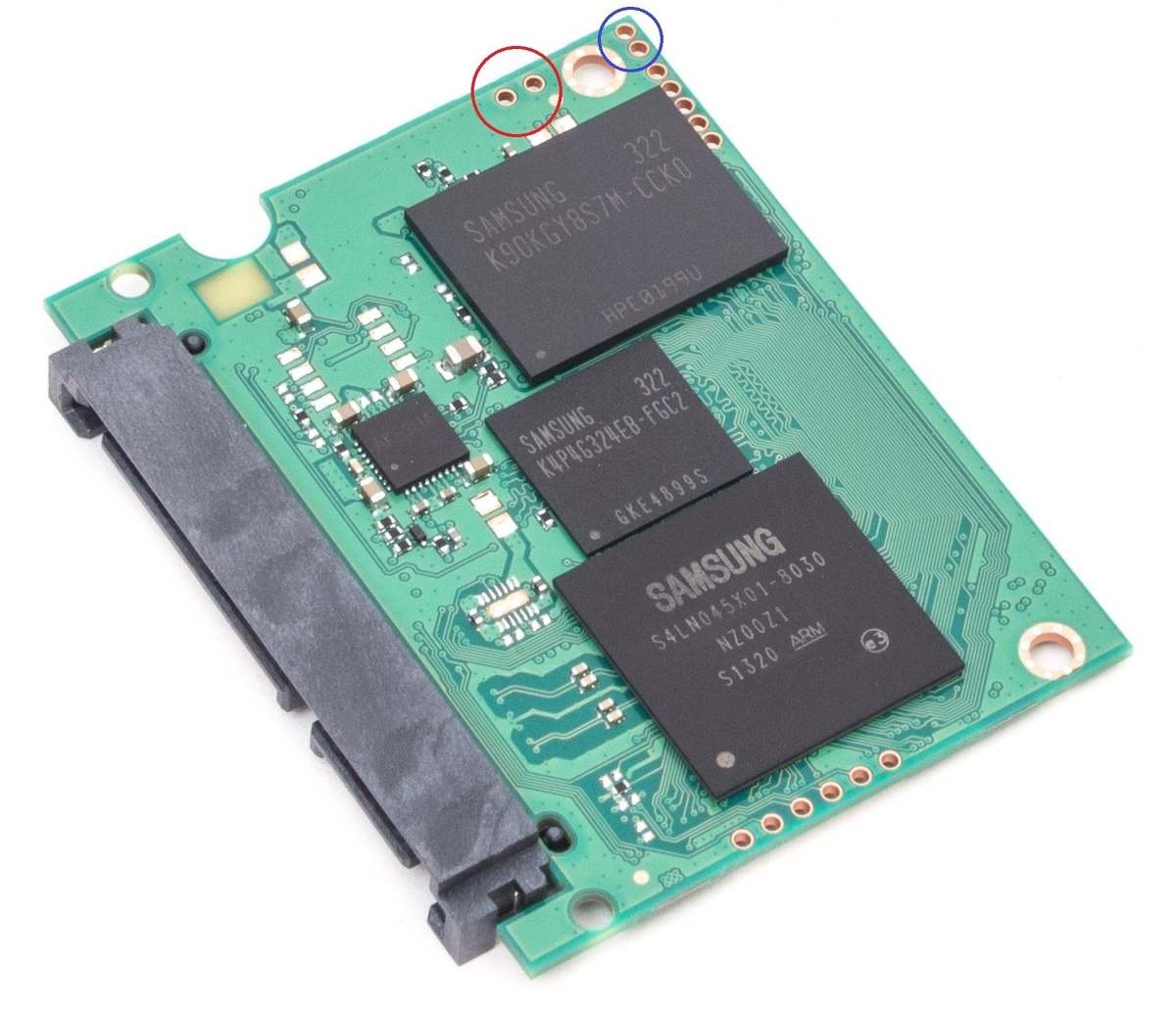

类型 1
类型 2

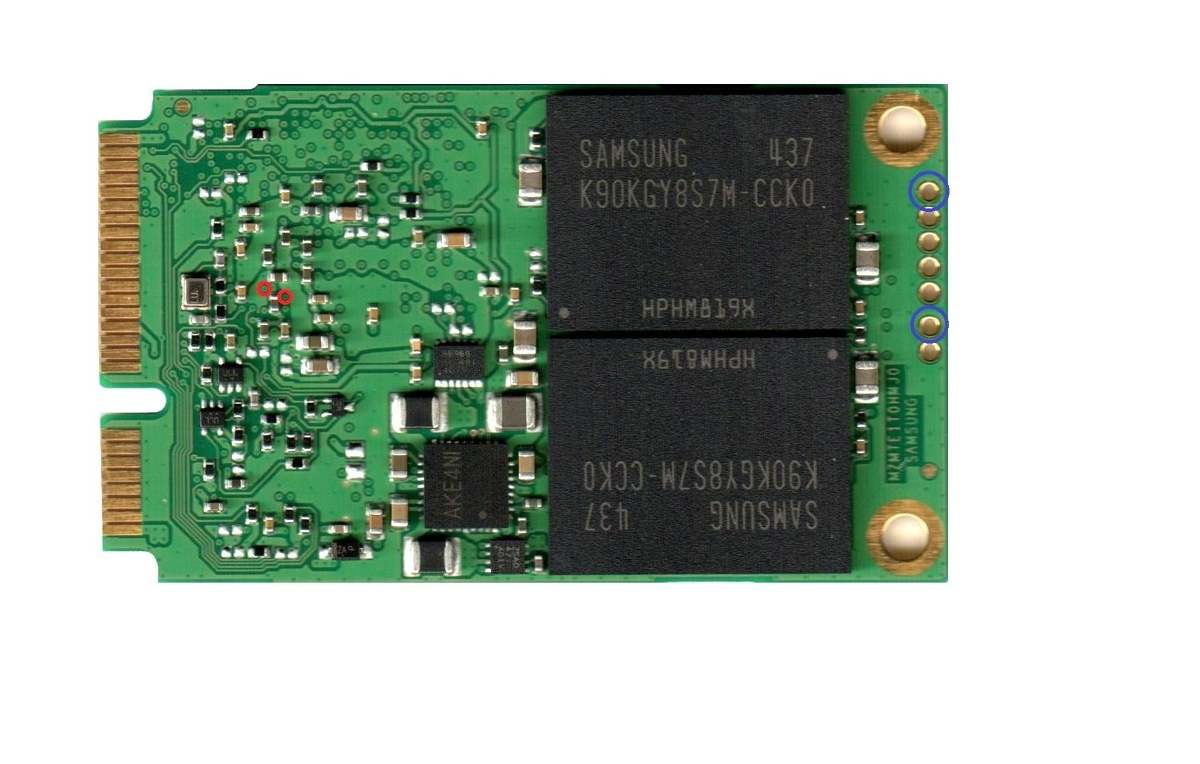

类型 3 mSATA （840 EVO \ PM851）

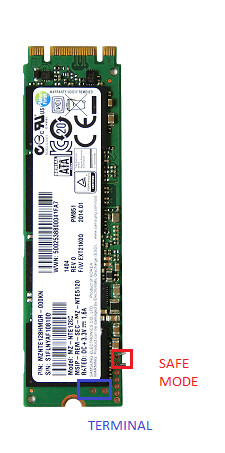

类型 4 M.2 – （PM851）

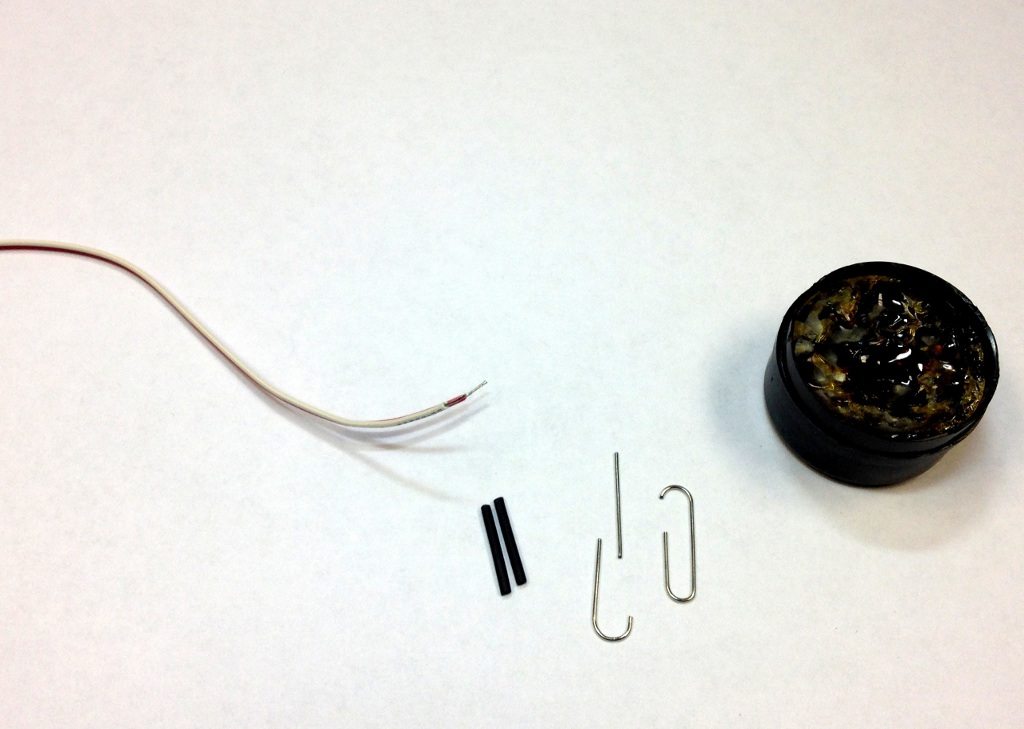

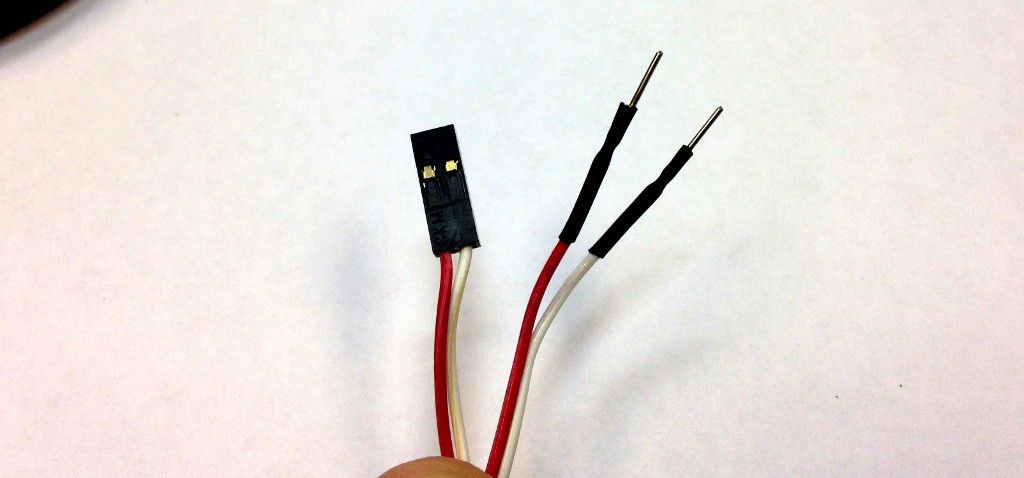

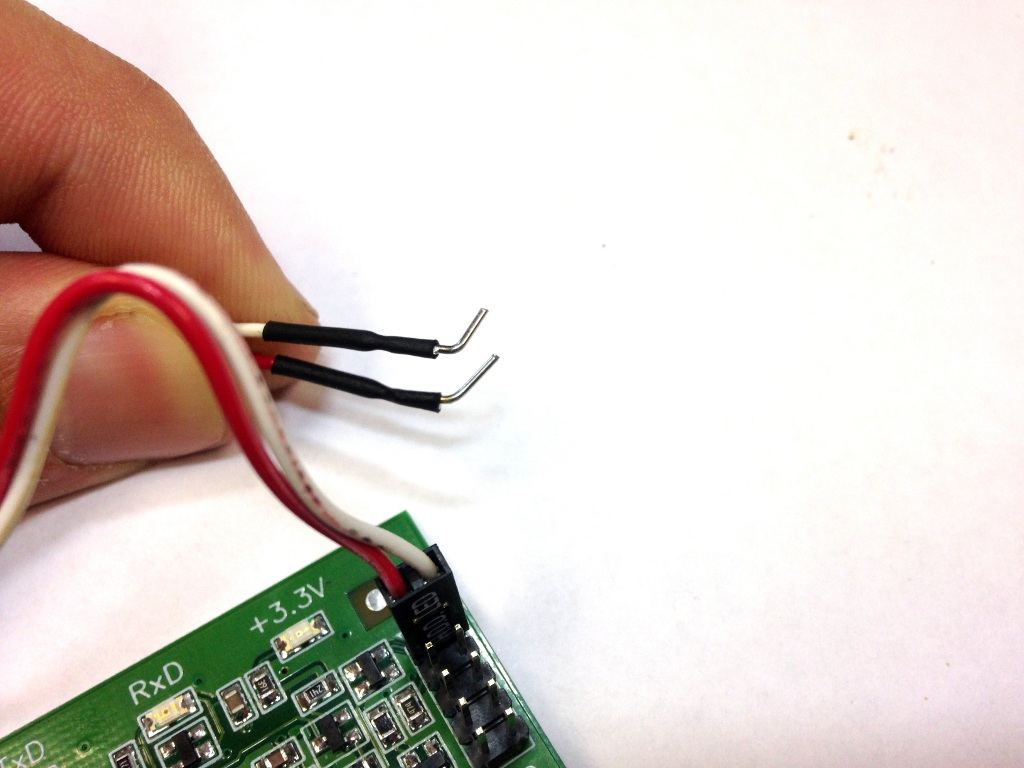

在本文中，我们将帮助您为三星 840 EVO、PM851、850 Pro 驱动器创建自己的终端连接器。为了创建我们自己的简单终端适配器，我们需要以下东西：

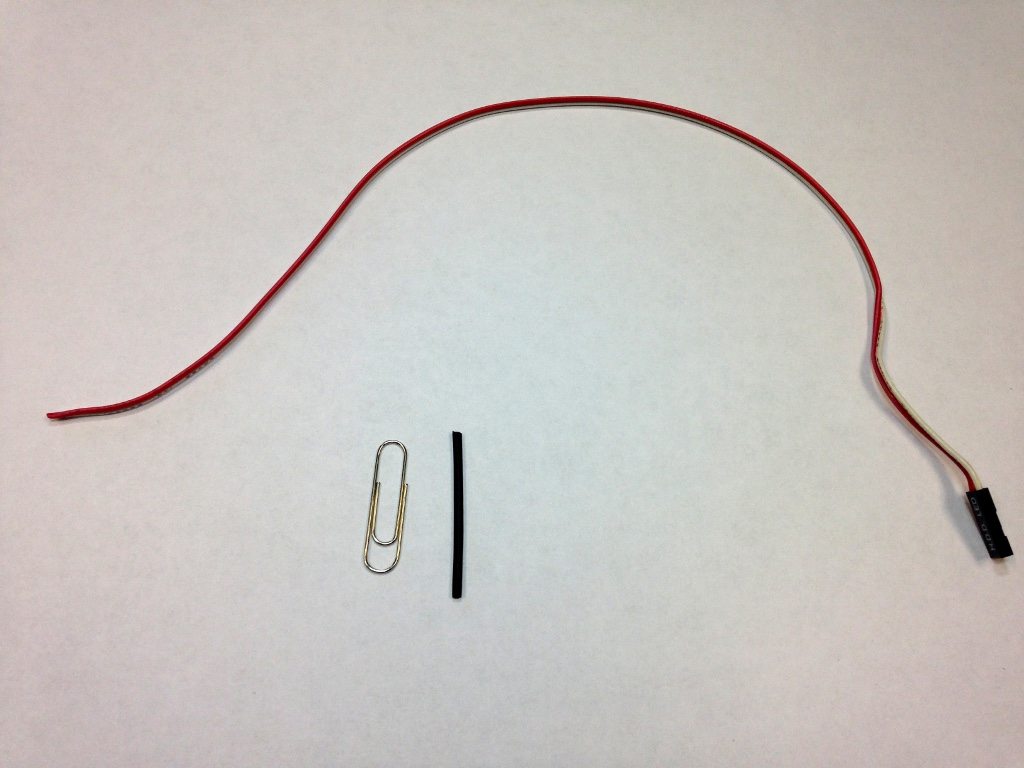

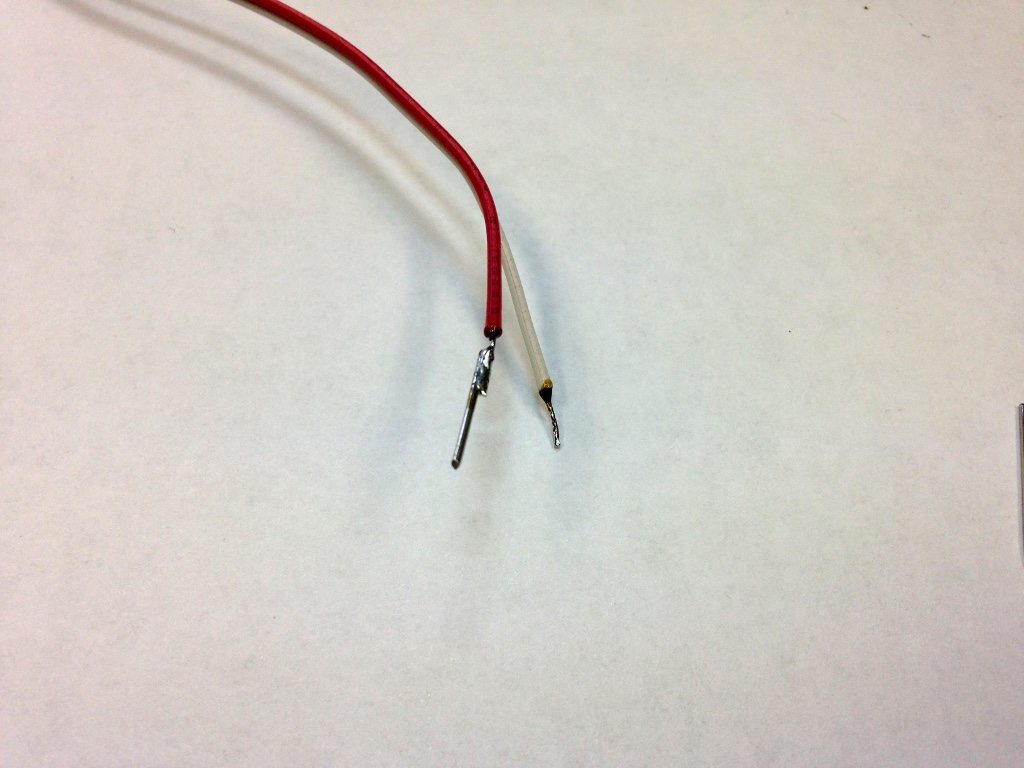

- 两根带 2 针连接器的电线（我从旧 PC 前面板上得到它）;
- 夹;
- 橡胶Termo-Shrink;
- ACE Lab COM终端;

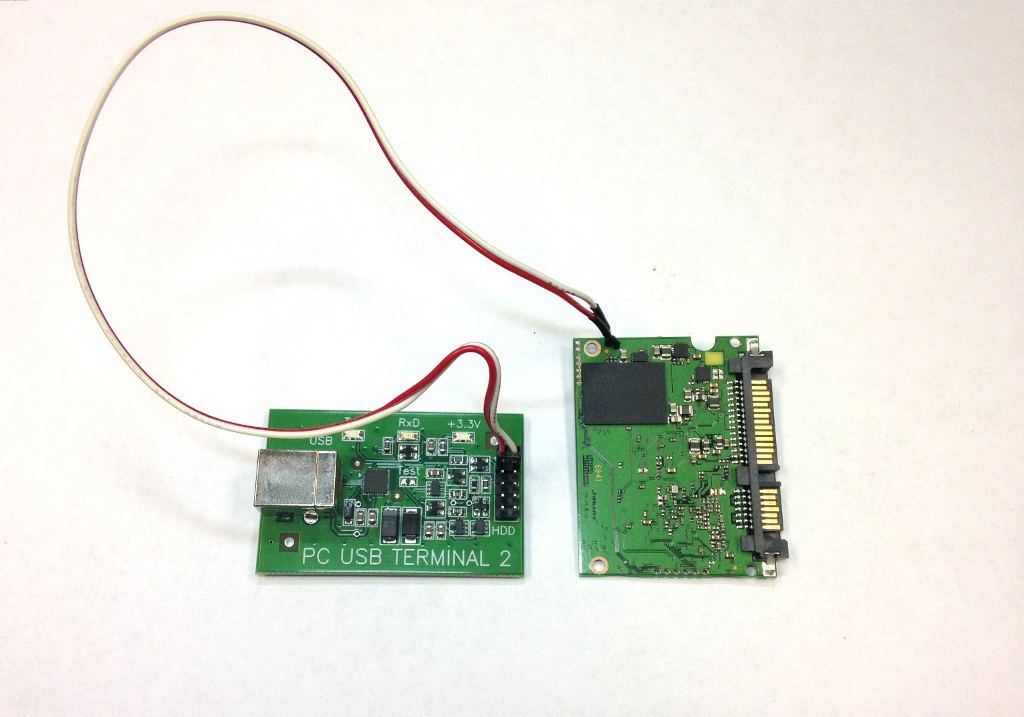

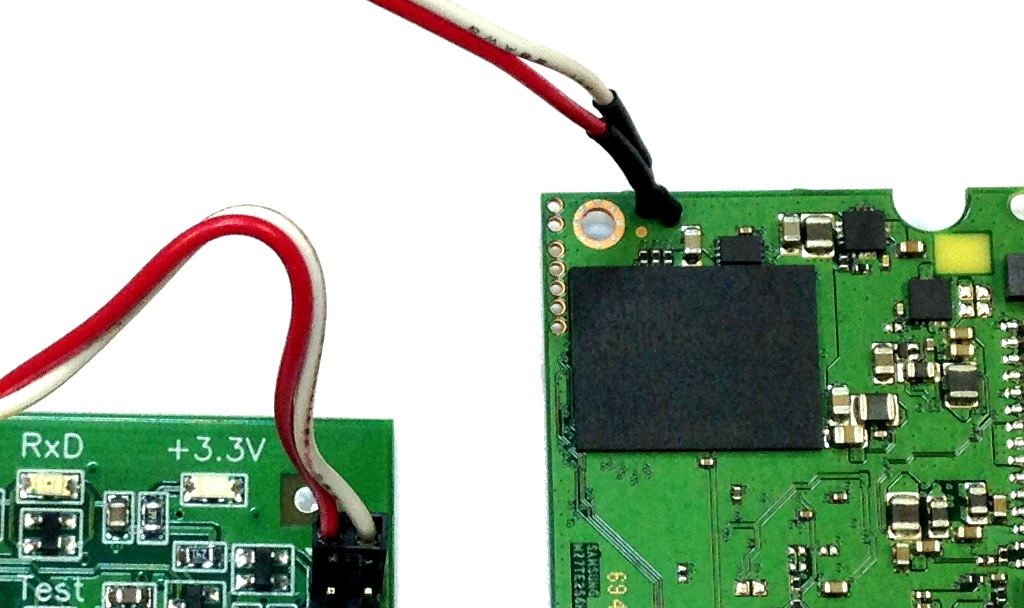

最后 – 我们准备启动PC-3000三星840 EVO \ PM851 \ 850 Pro Utility并使用它！
