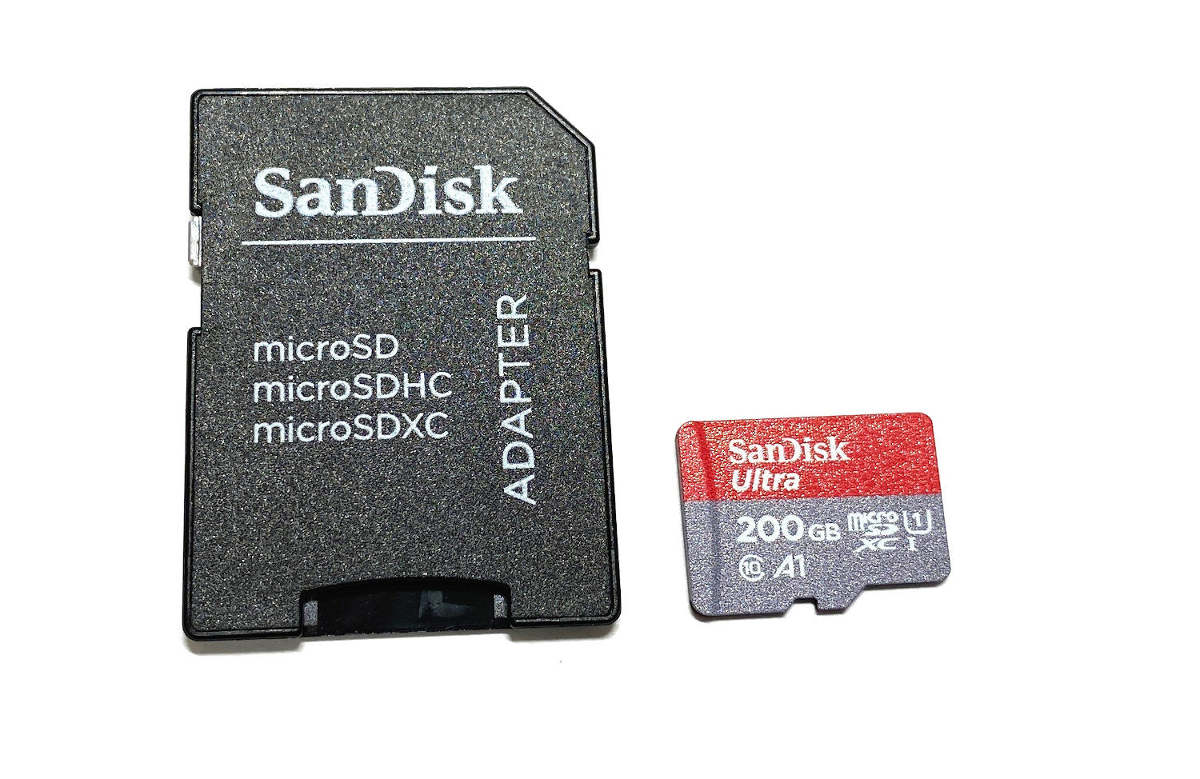

大家好，今天我们将讨论SanDisk生产的单体机箱，即以200 GB和400 GB型号的变体呈现。
这种卡是几年前发布的，多年来一直是容量最大的 mSD 卡，直到 256 GB 和 512 GB 的修改取代了它们。
如今，闪迪闪存驱动器是最复杂的情况之一。通常，它们有很多额外的问题和功能，这些问题和功能仅适用于 SanDisk 修改。
例如：
-
闪迪正在使用 SLC 缓存来存储最新记录的数据。在 MLC/TLC 存储器上，控制器以 SLC 模式写入数据，然后在后台将其转换为 TLC/MLC。主要思想是，使用 SLC 记录类型，闪迪使用大约 20-30% 的缓存容量，这使得写入操作比平时快得多。如果闪存驱动器在写入过程中损坏，则文件系统和最新记录的文件很可能将保留在 SLC 中，并且无法恢复。恢复 SLC 缓存的唯一方法是使用转换器。
-
闪迪控制器正在使用子块来更新文件系统。这就是为什么当我们使用块号类型 1 [0000] 应用映像构建时，我们只能得到一个部分文件系统，甚至是一个空映像。为了恢复 F旧结构，在 90% 的情况下，我们需要翻译器。
-
视频也与文件系统相连，它们在块和子块之间严重碎片化。同样，恢复它的唯一方法是使用翻译器。
-
如果没有转换器，如果机箱容量大于 64 GB，则无法组装具有块号的图像。Service Area marker 仅包含 2 个字节（不带银行标记），因此排序块的最大数量约为 64 GB。128 GB 及以上的机箱仅支持翻译器。
在本文中，我们将介绍闪迪的 200 GB 解决方案。
曾几何时，这种驱动器是一项技术突破。非常大容量的mSD被放入高端相机和智能手机中。

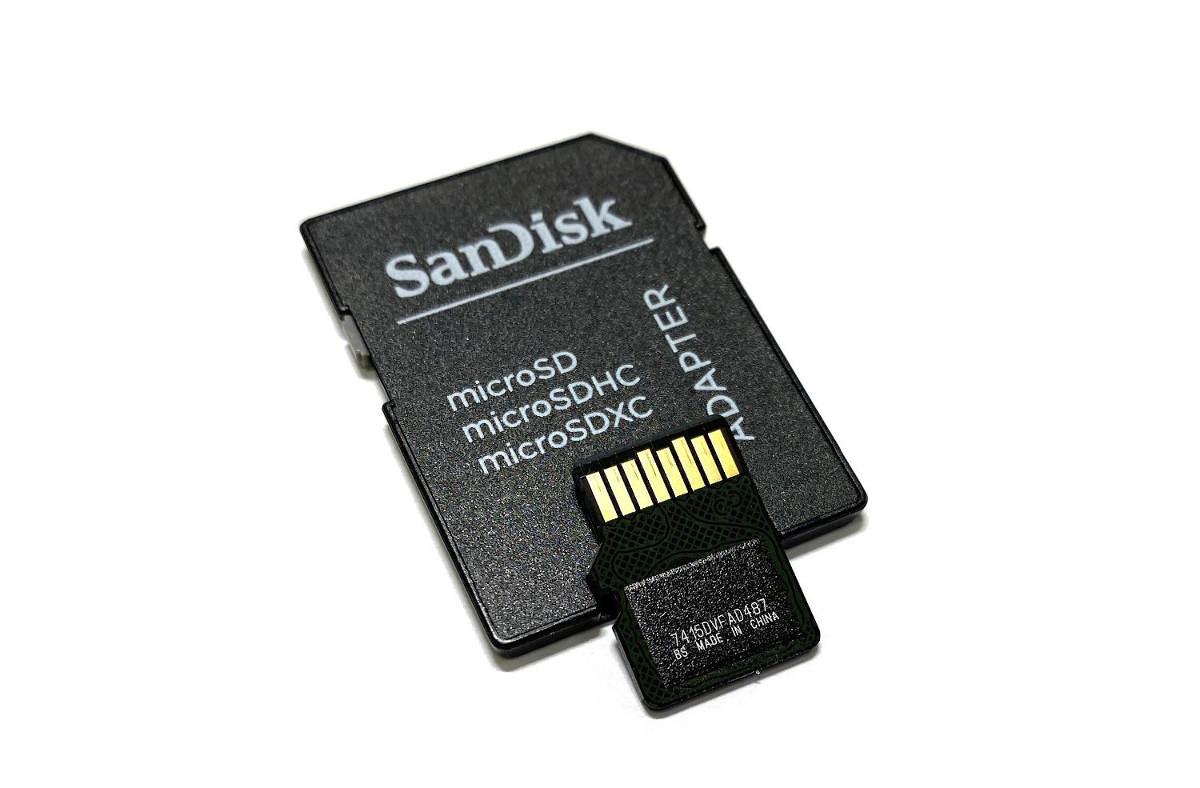

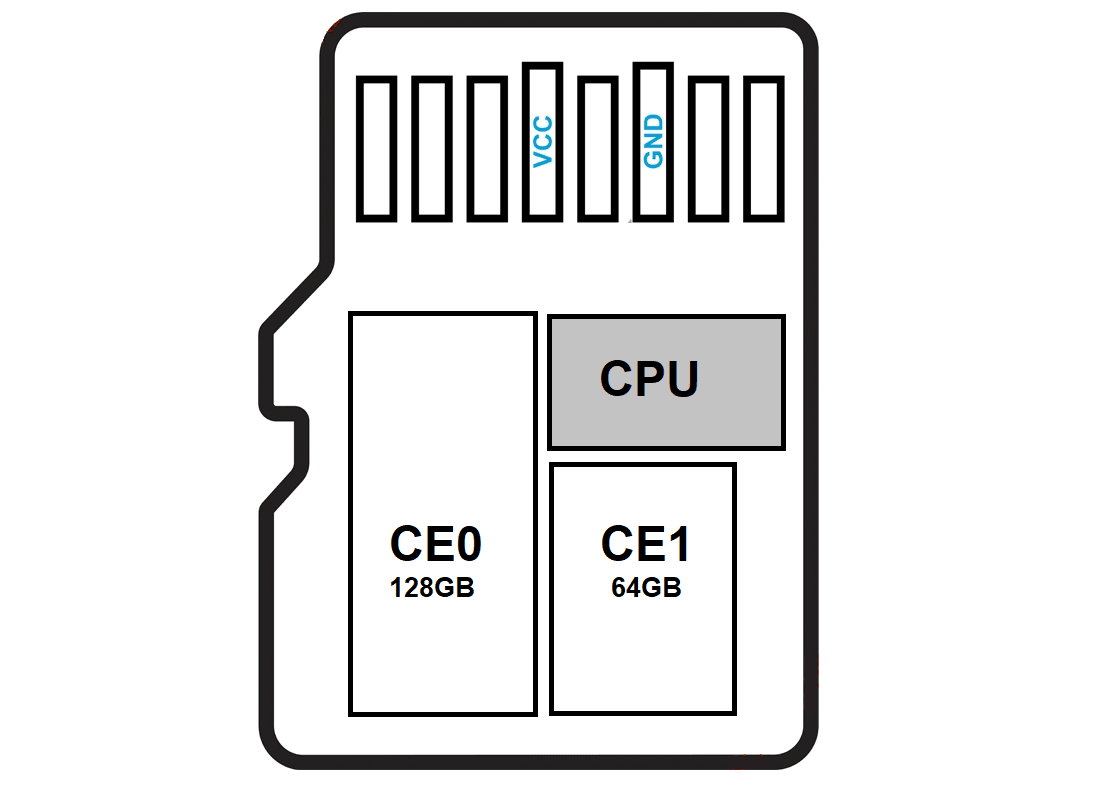

这个巨石的特别之处在于它有两个晶体，一个是 128 GB，另一个是 64 GB。由于零件容量的差异，我们需要在不同的任务中分别读取每个芯片，以便稍后将它们组合成一个。
因此，让我们开始使用单体。
请注意巨石。最有可能的是，它与全球解决方案中心单体数据库中的类型 1 引脚排列方案相对应。

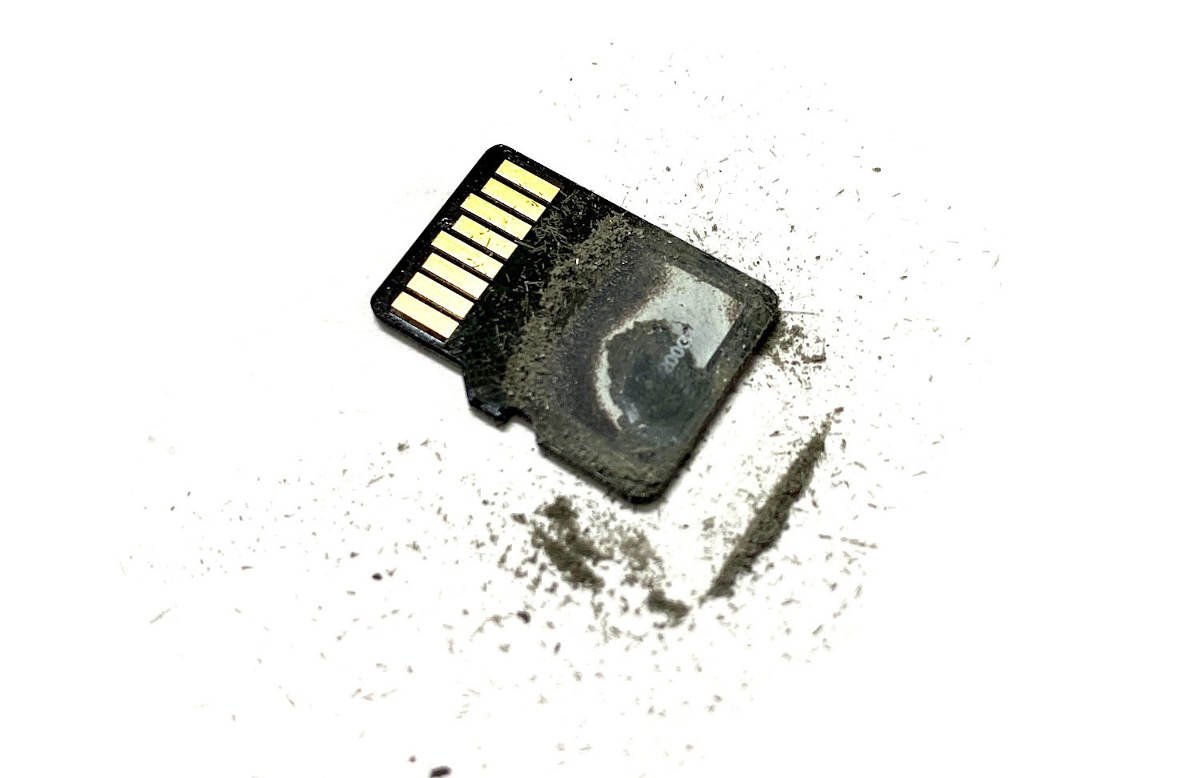

接下来，我们需要用中等硬度的玻璃纤维铅笔剥离巨石的顶层。
正如我们在剥离后所看到的，我们是对的，单体的引脚排列与 1 型引脚排列方案匹配。
让我们根据 mSD Type 1 引脚排列方案将电源线焊接到单体的引脚上。

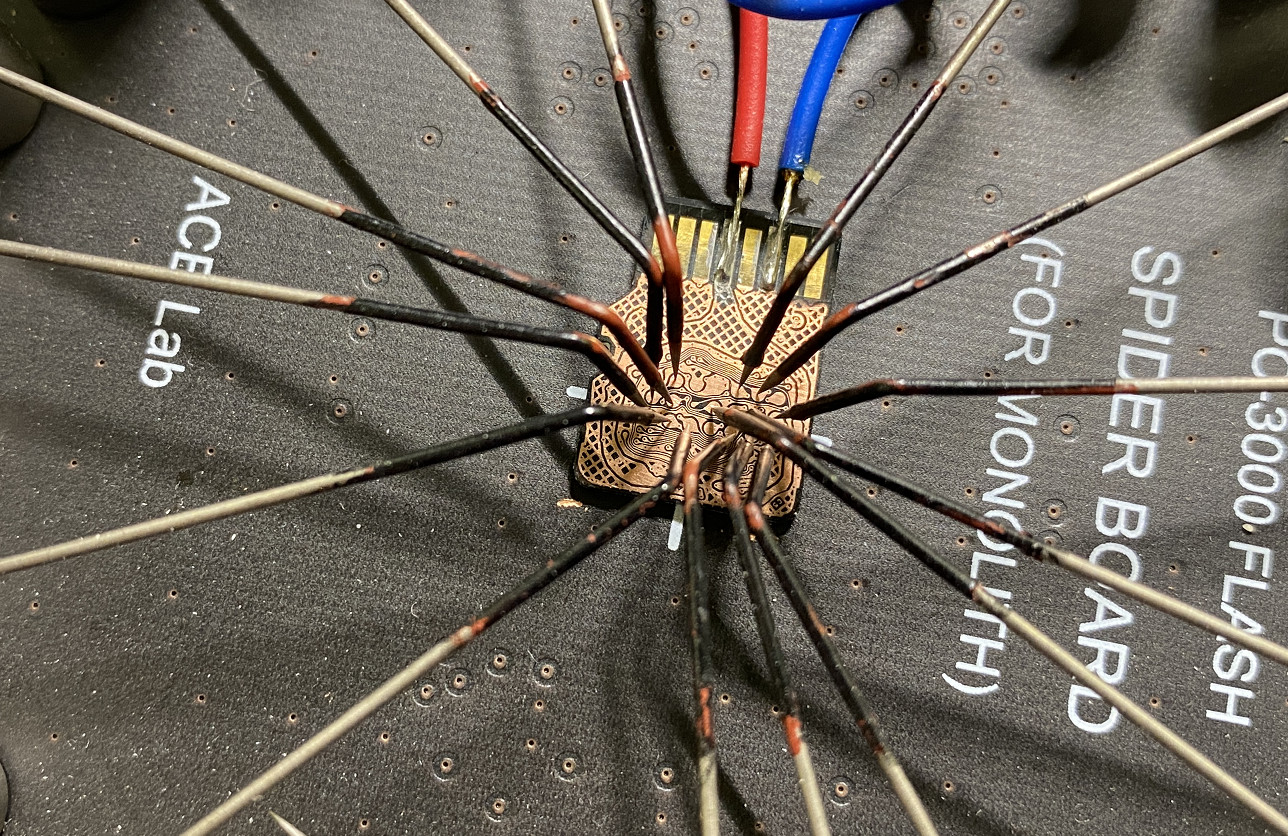

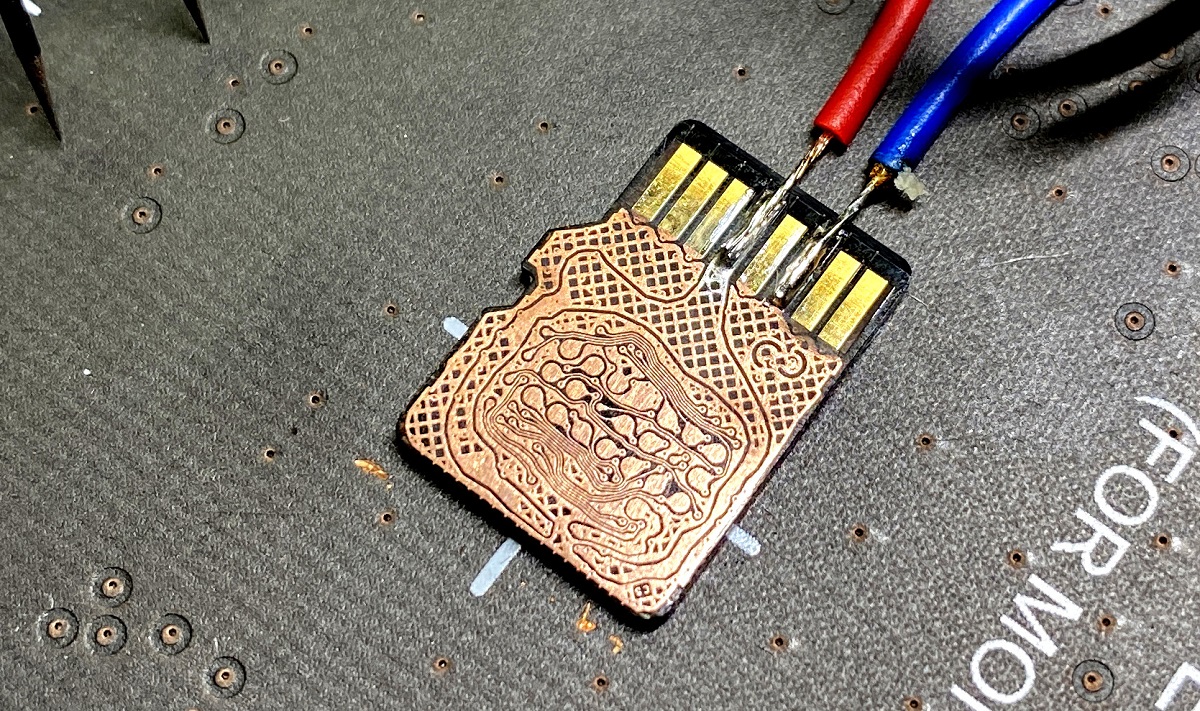

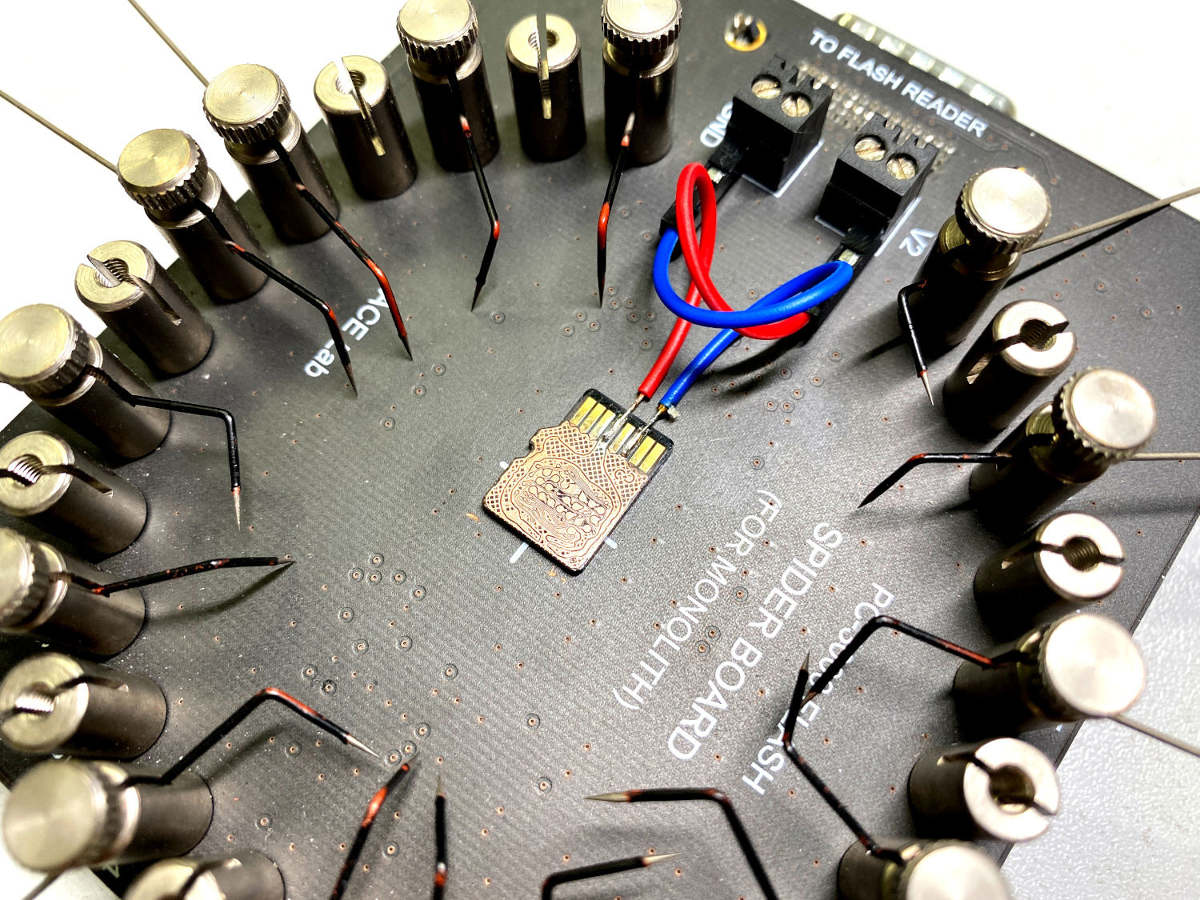

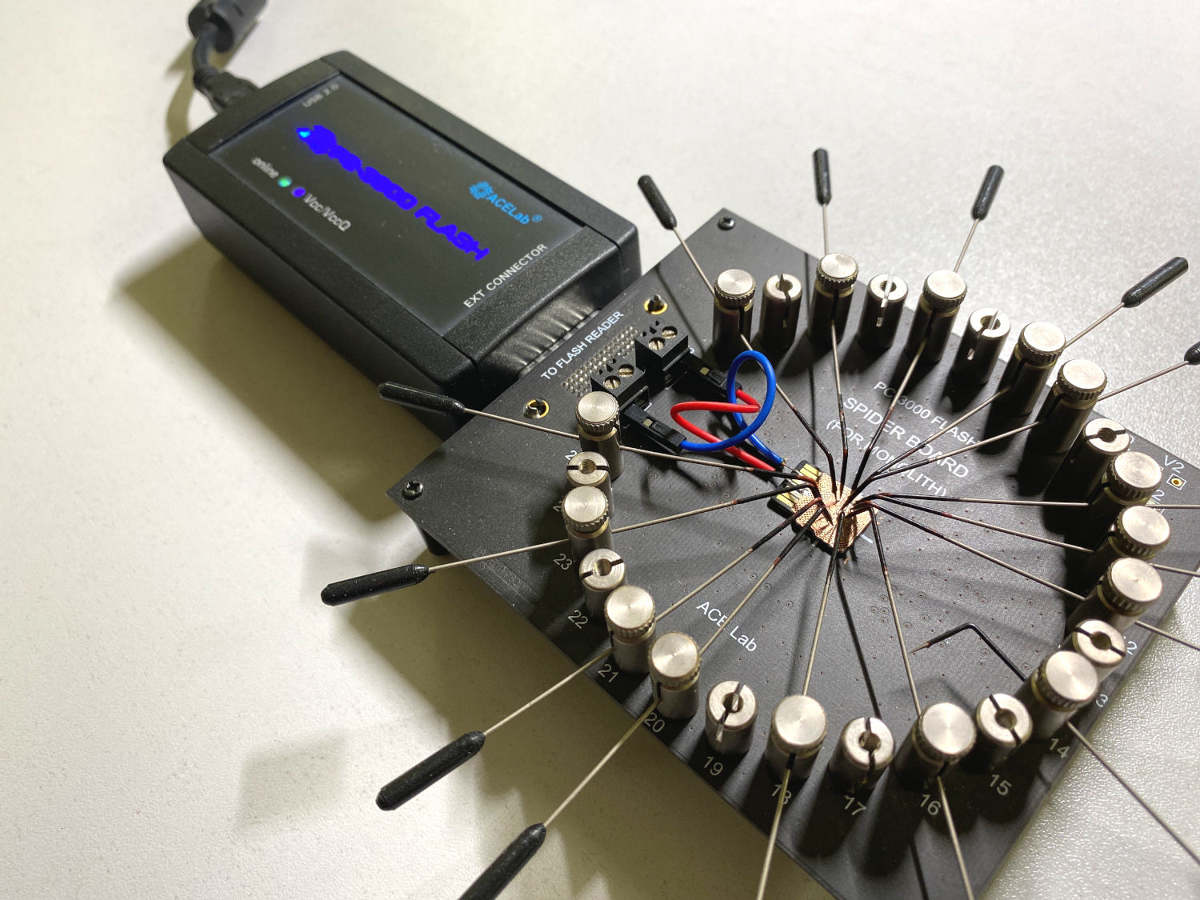

用双面胶带将巨石放在 Spider Board 垫上，连接电源线并按照方案设置所有引脚。
因此，所有准备步骤都已完成，我们可以继续进行程序部分。
步骤 1。

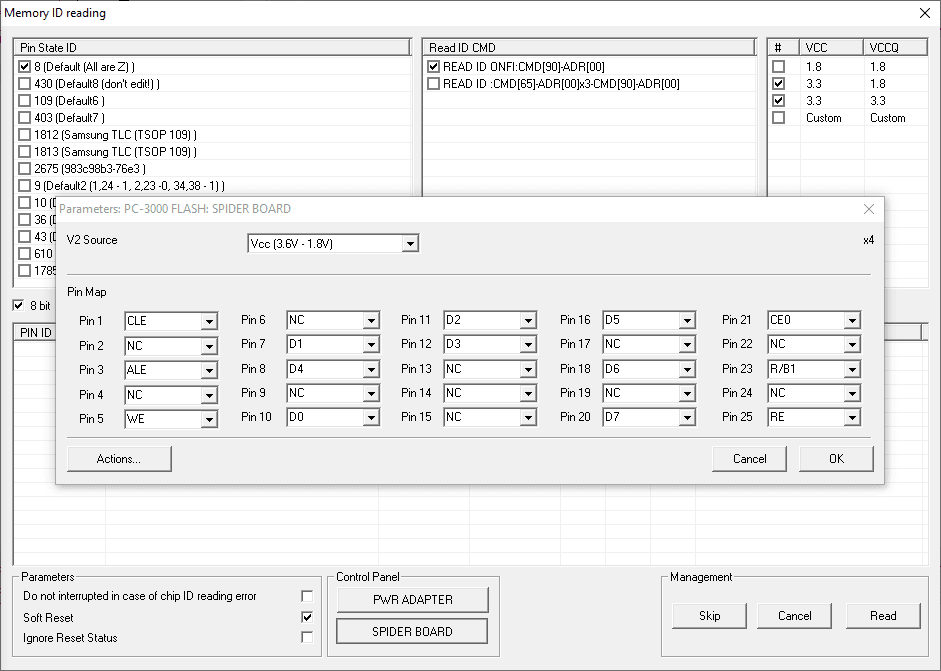

我们需要读取 128 GB 单体的第一部分。为此，我们将 Spider Board 引脚设置为 CE0，而 CE1 将保持非活动状态。

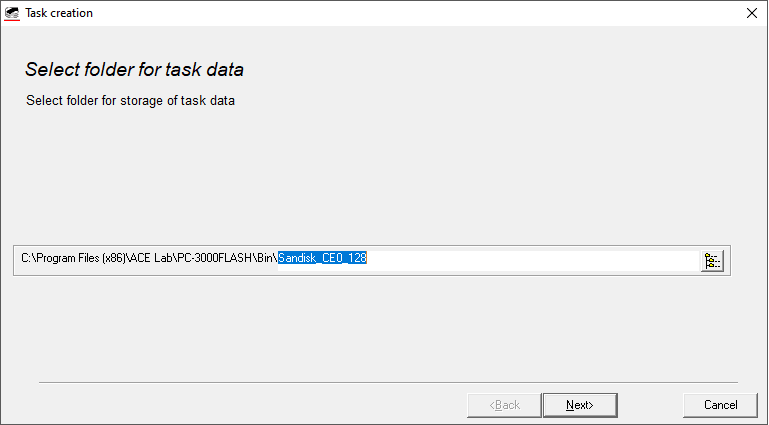

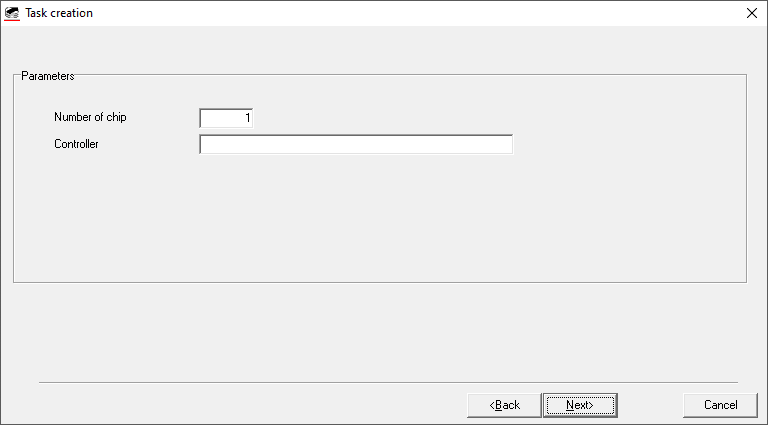

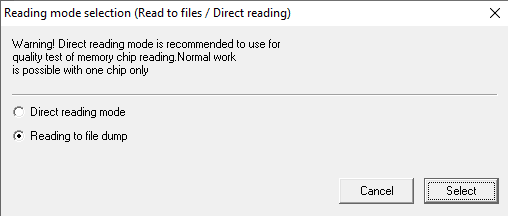

然后，我们创建一个具有 1 个物理芯片（用于 CE0）的任务，在软件中设置引脚并将其读取到转储。这将是一个 128 GB 的部分。

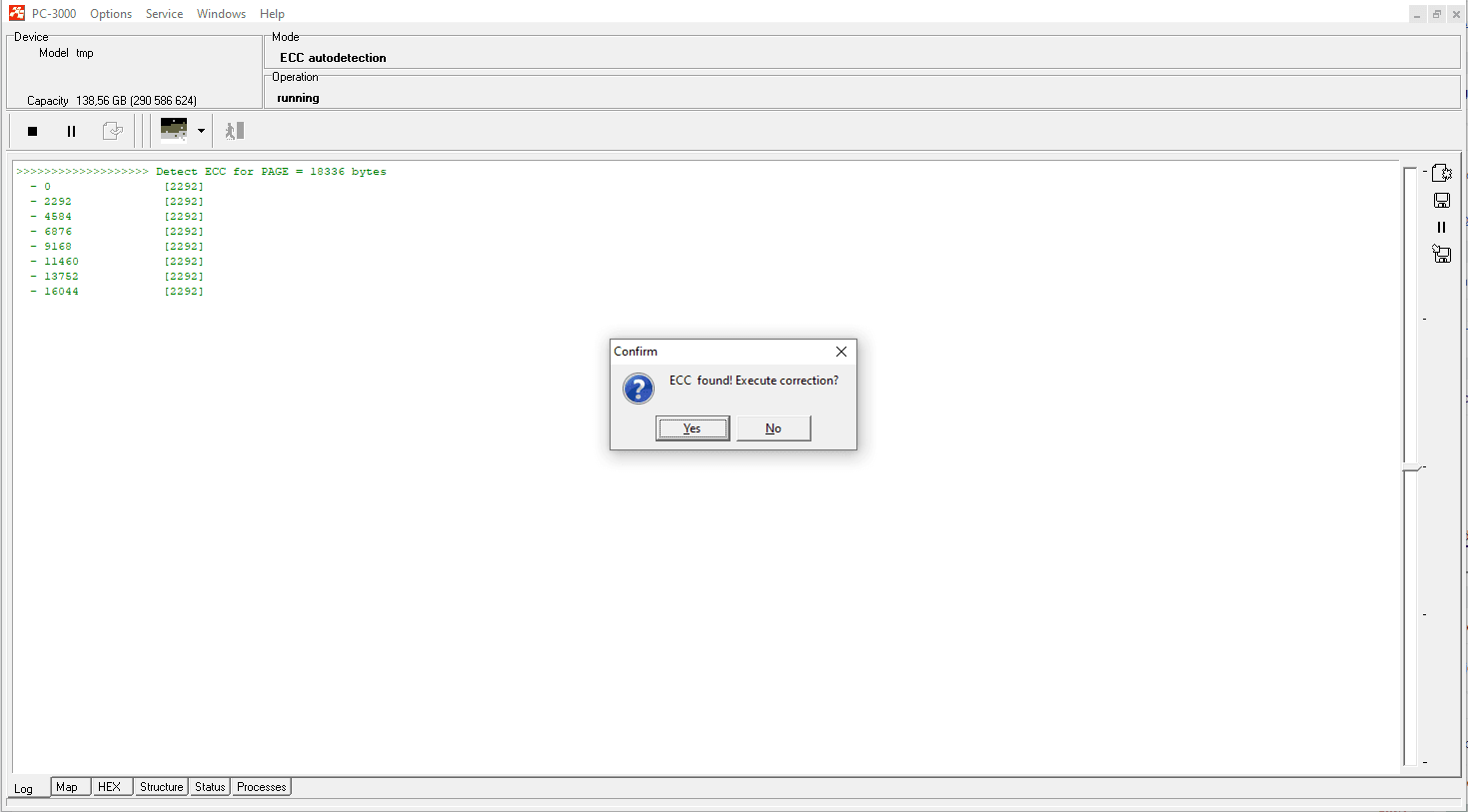

成功读取后，我们进行ECC校正。此外，您不应忘记重读以获得最佳转储质量。
注意：我们强烈建议始终仅在图形上（而不是在芯片上）执行 ECC 校正。
第2步。
要使用第二个 64 GB 部件，请将 Spider Board 引脚放在 CE1 上，而 CE0 应保持非活动状态。创建一个新任务，并对容量为 64 GB 的单体的第二部分执行相同的操作。
请注意：我们需要在每个部件上获得最佳的倾倒质量，以获得良好的回收结果。这就是为什么我们应该关注坏部门的原因。在重读过程中，将所有未校正的链从小值排序到高值。
这很重要，因为我们需要修复尽可能多的小链——它们位于转储周围，可能会严重影响文件质量和进一步的翻译器汇编。
第 3 步。
然后，我们需要将单体的两个部分合并到一个任务中。

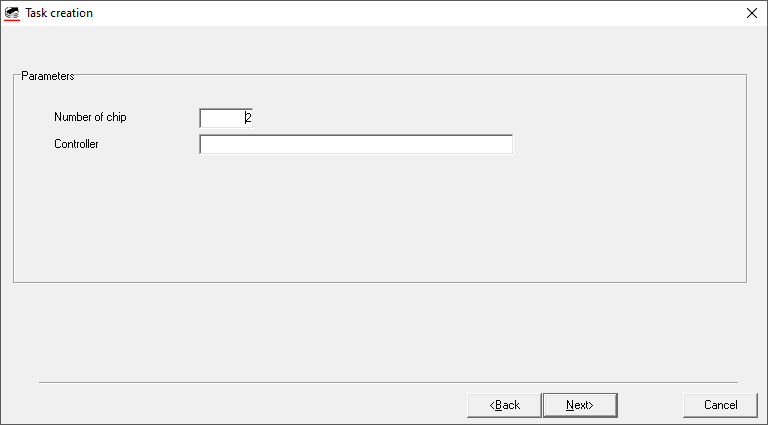

为此，我们使用 2 个物理芯片创建一个新任务。

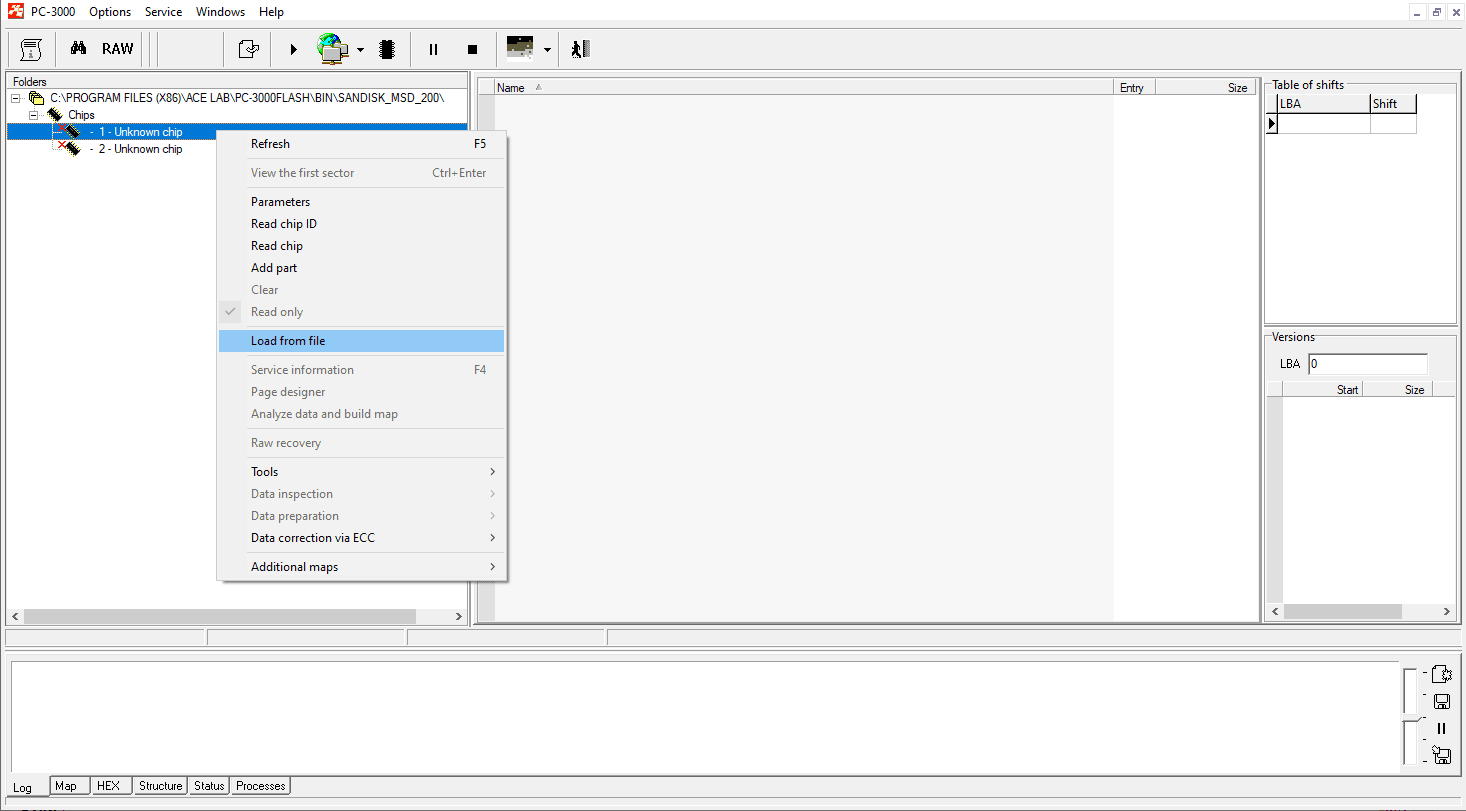

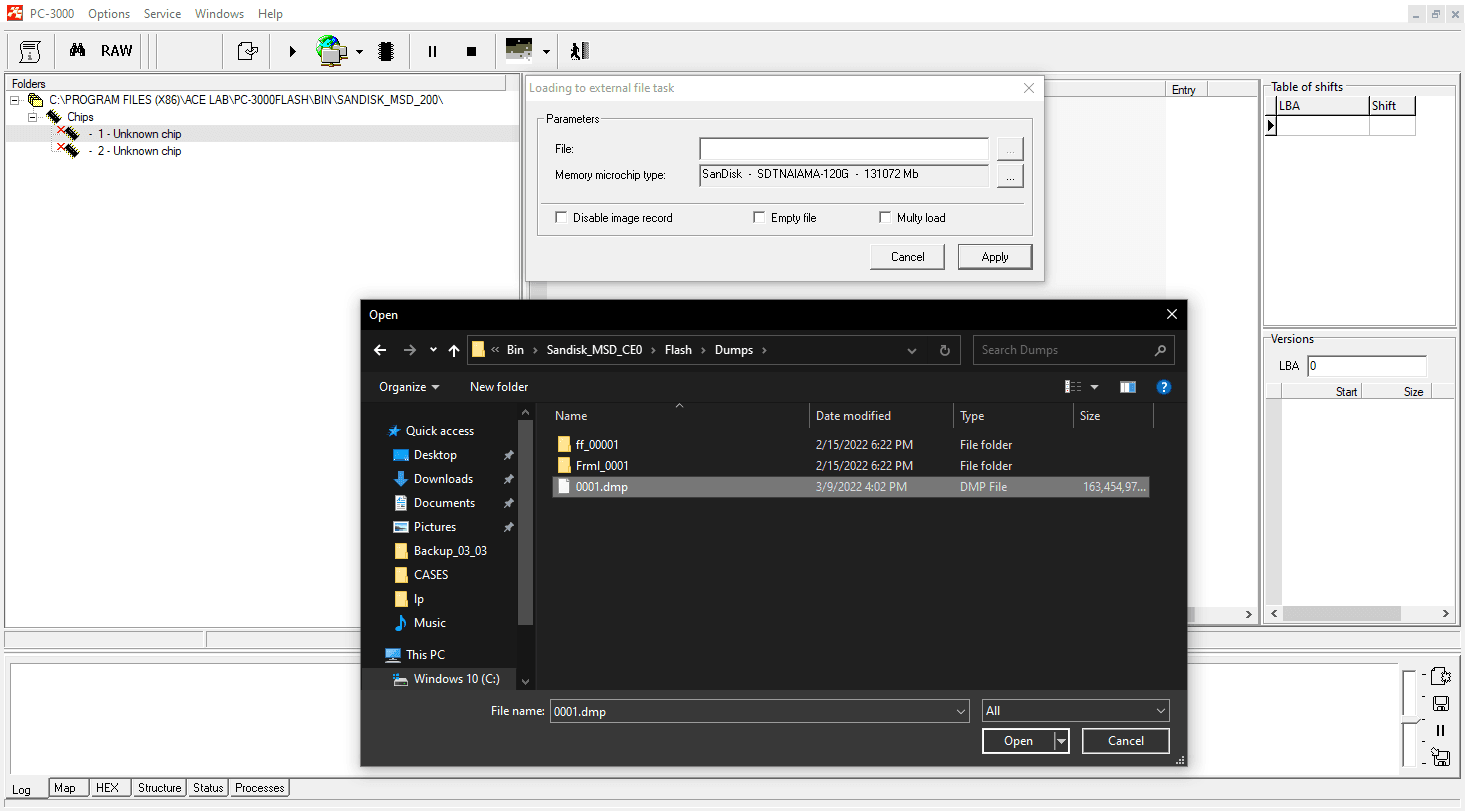

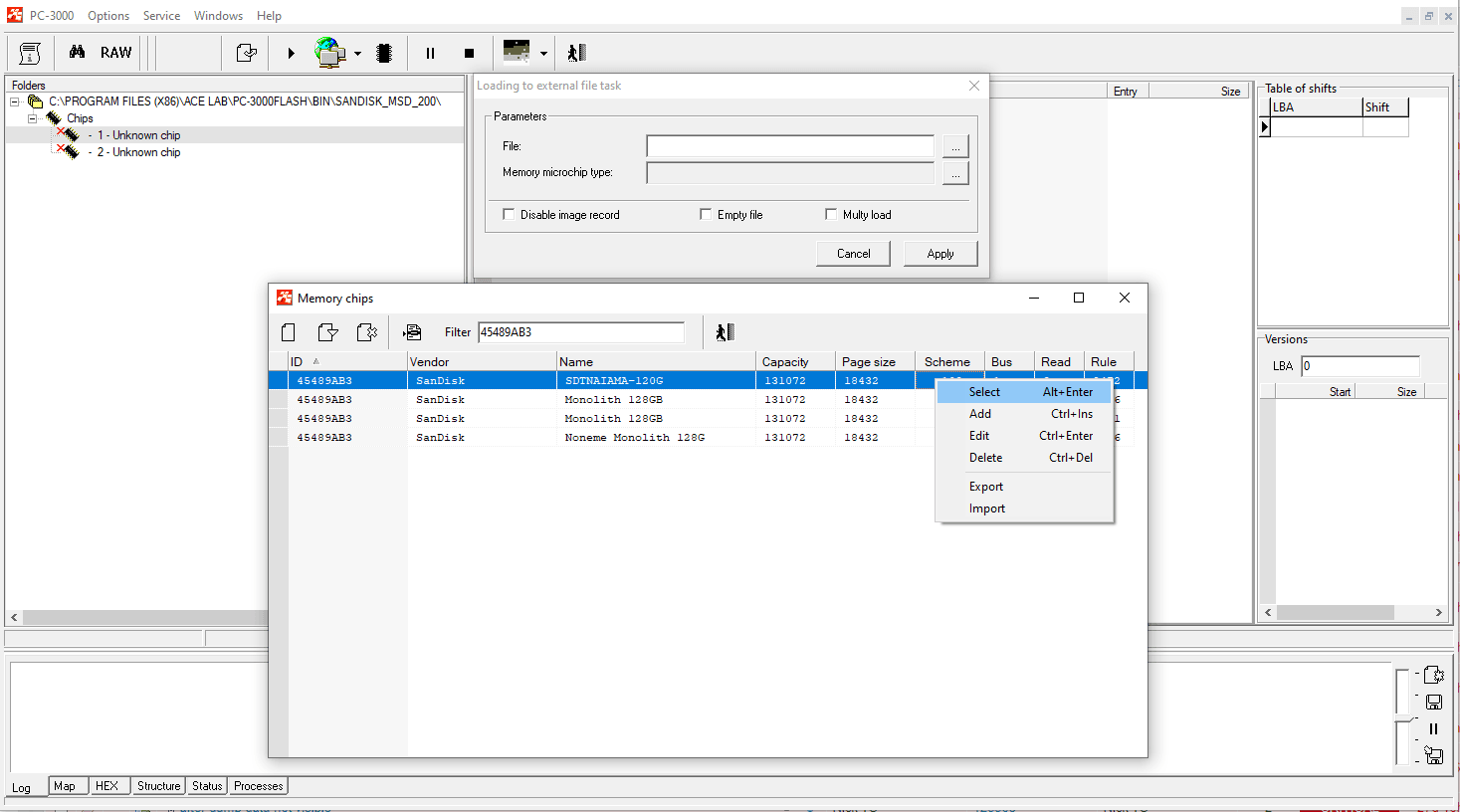

使用从文件加载，我们为第一个芯片选择适当的 ID（我们从第一个任务中获取 ID – 128 GB SanDisk NAND 的 ID），并从第一个任务中选择转储文件进行加载。

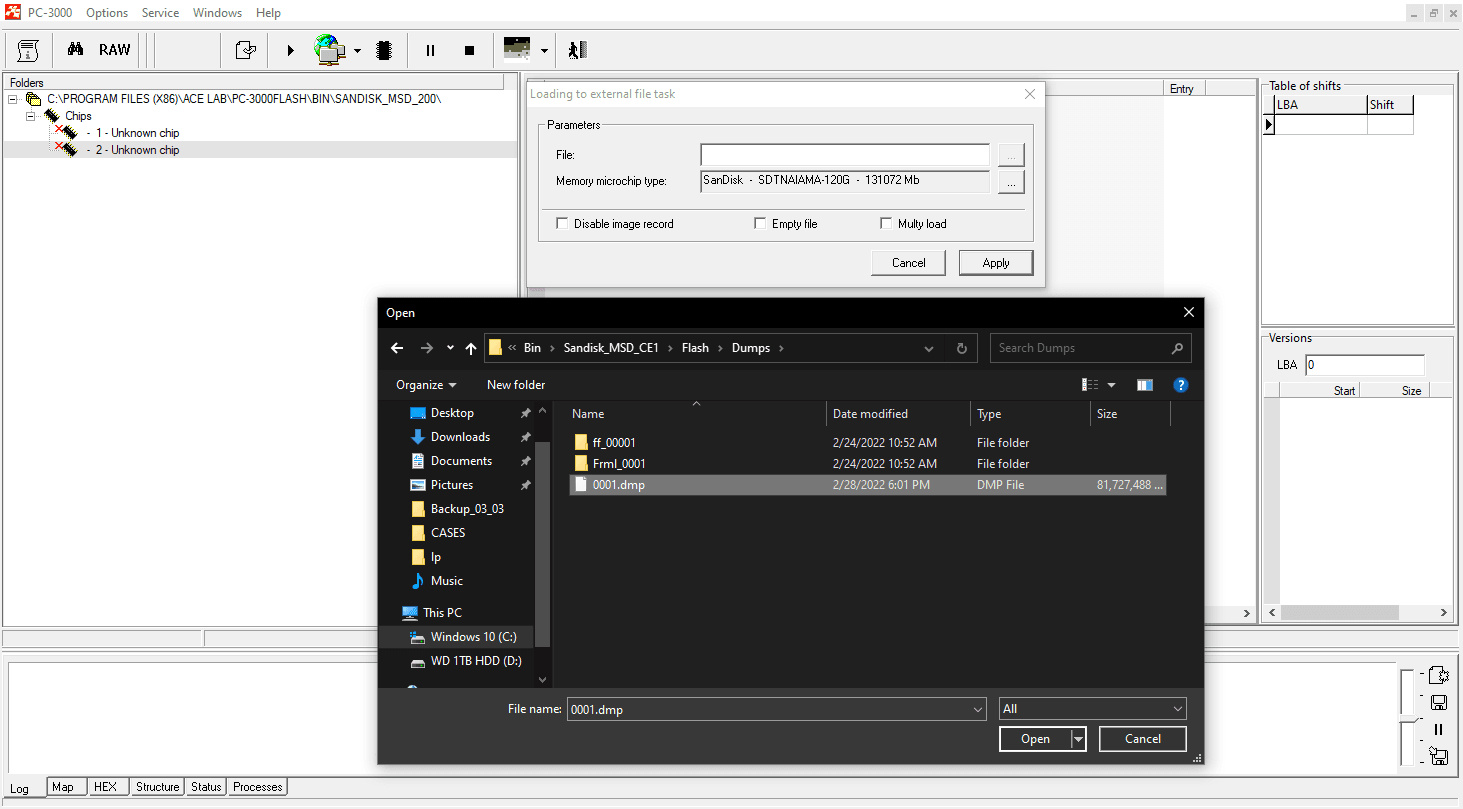

在第二个芯片中，我们保留与第一个芯片相同的 ID，并从第二个任务加载转储。
因此，我们用单体的 2 个部分完成了任务。

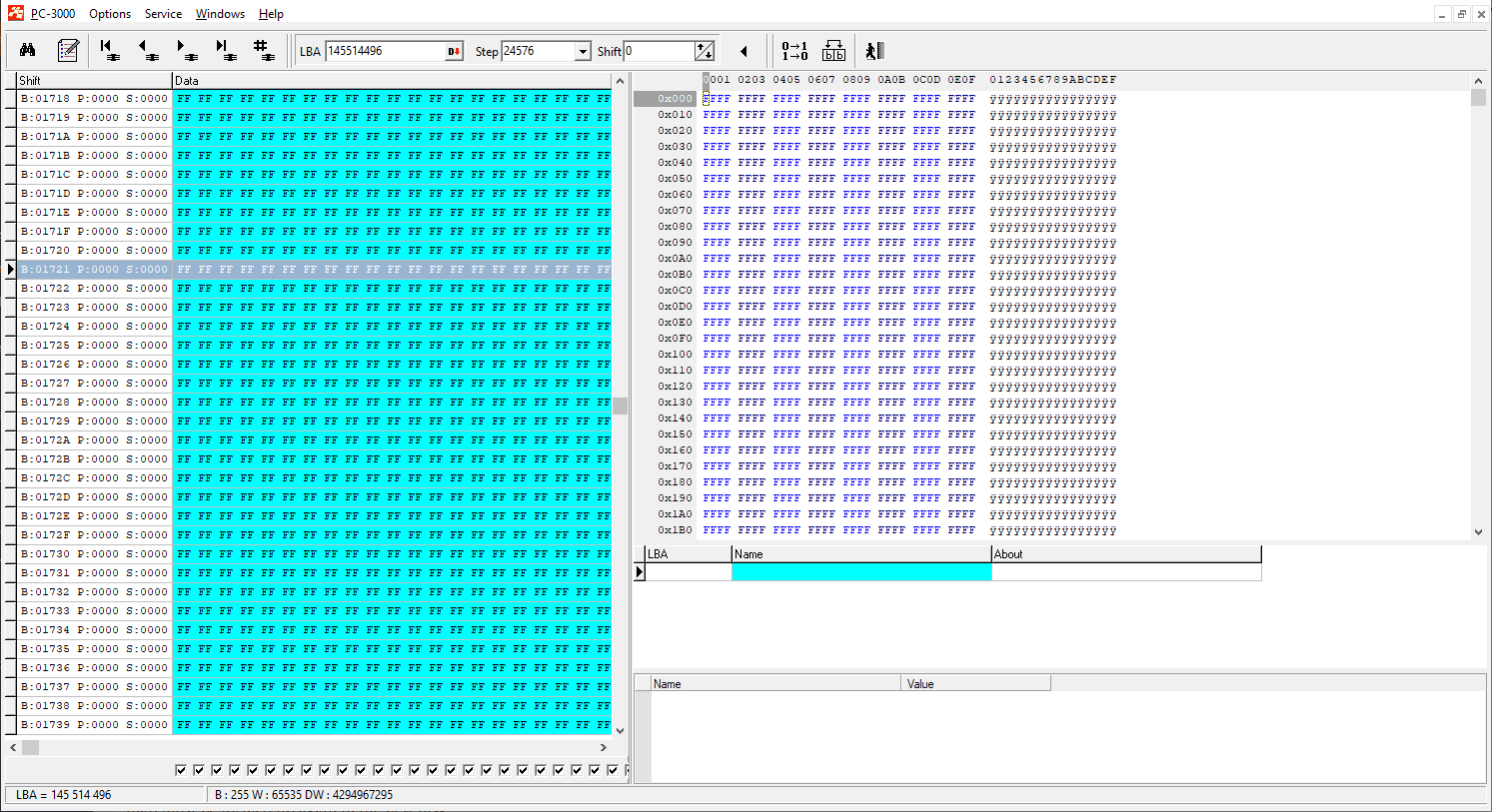

每个芯片的容量对应于 128 GB（总共 256 GB）。正如我们所看到的，第二个芯片将一半装满FF，因为它的实际容量为64 GB。
让我们更新芯片并添加转换图以继续准备步骤。
第 4 步。

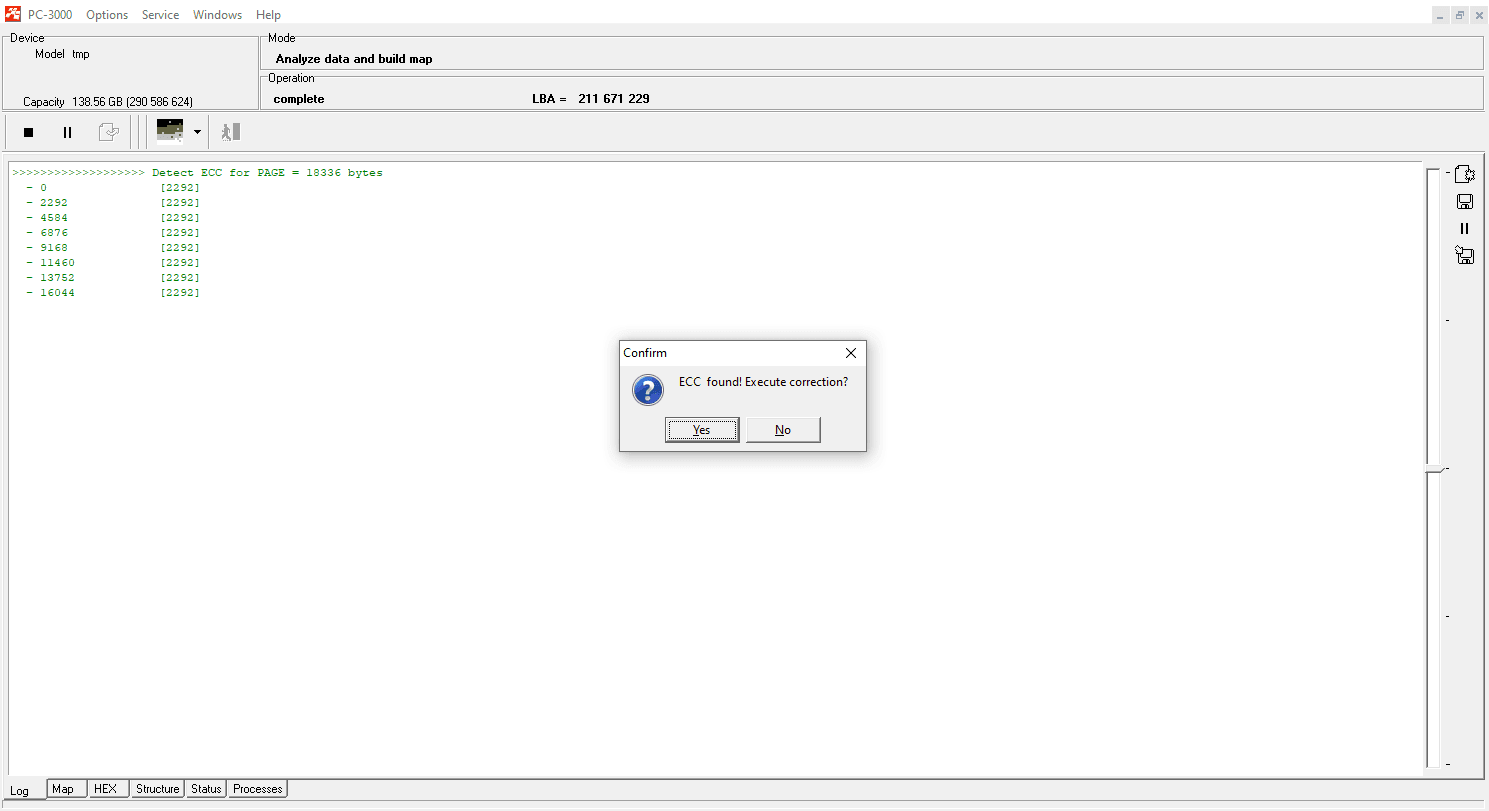

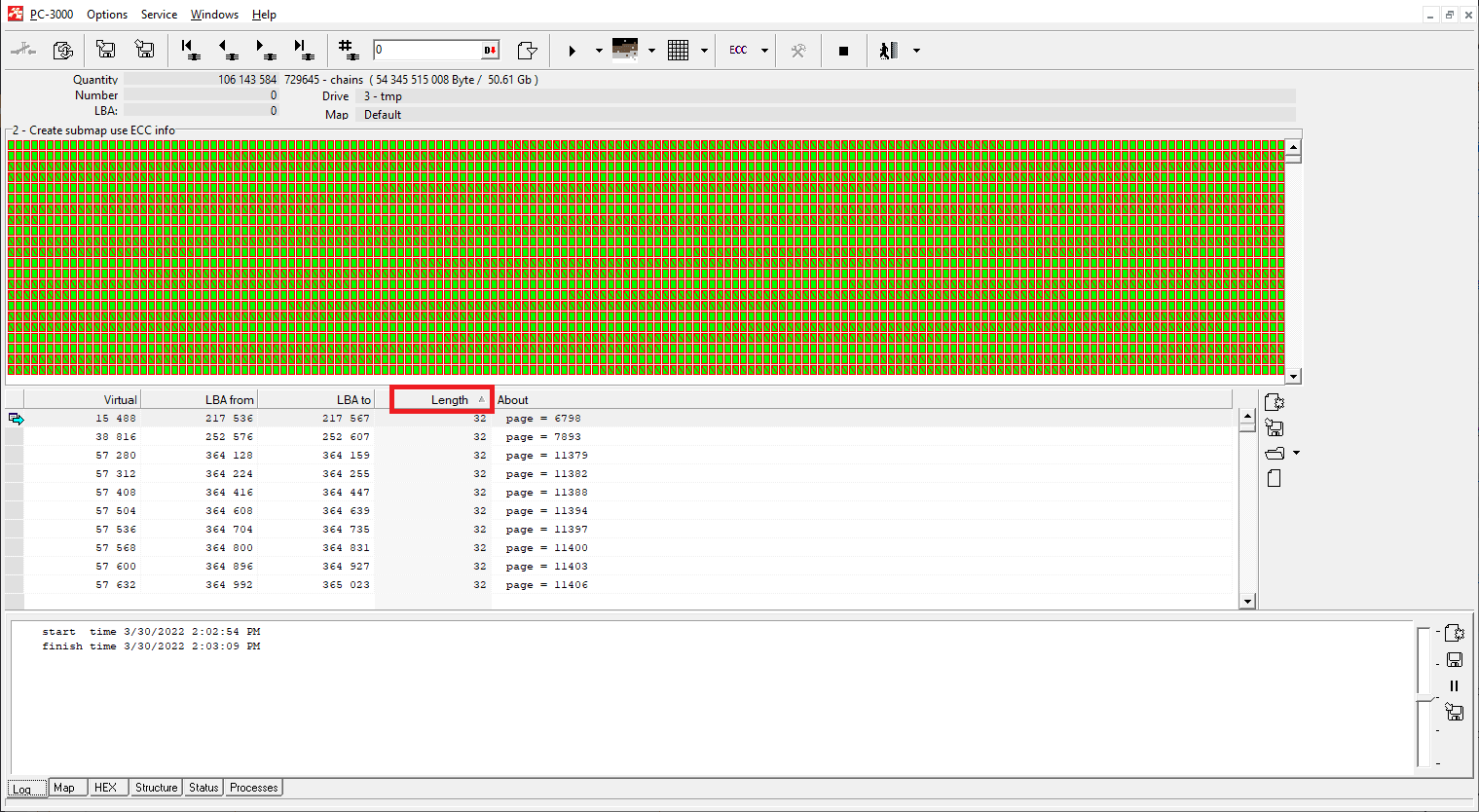

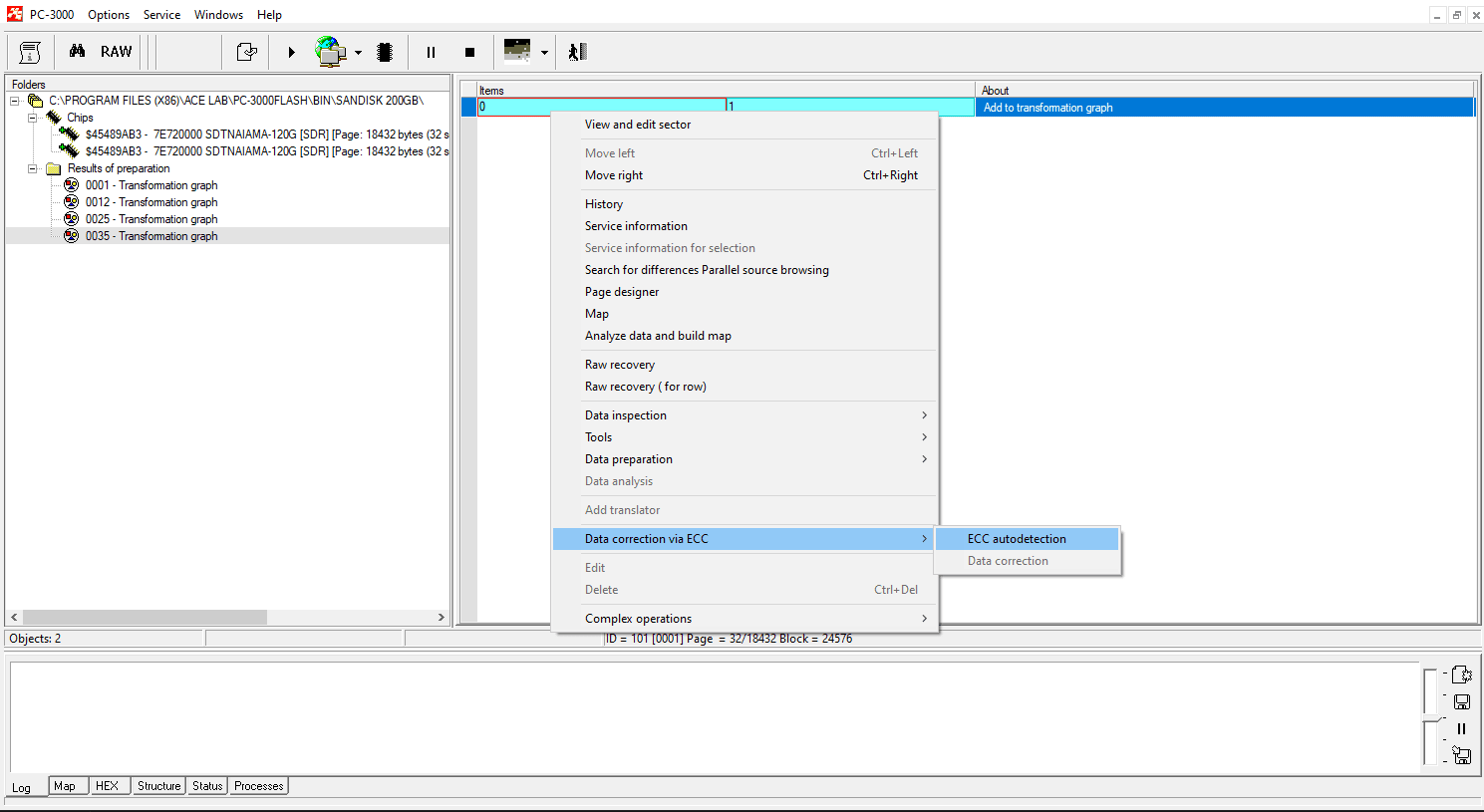

现在我们需要再次启动ECC校正，以创建新的行业状态图。我们之前已经修复了 ECC 并进行了重读，但是对于一个好的翻译器组合，需要在新任务中重新形成 ECC 地图（翻译器正在使用有关好扇区和坏扇区的信息）：
第 5 步。

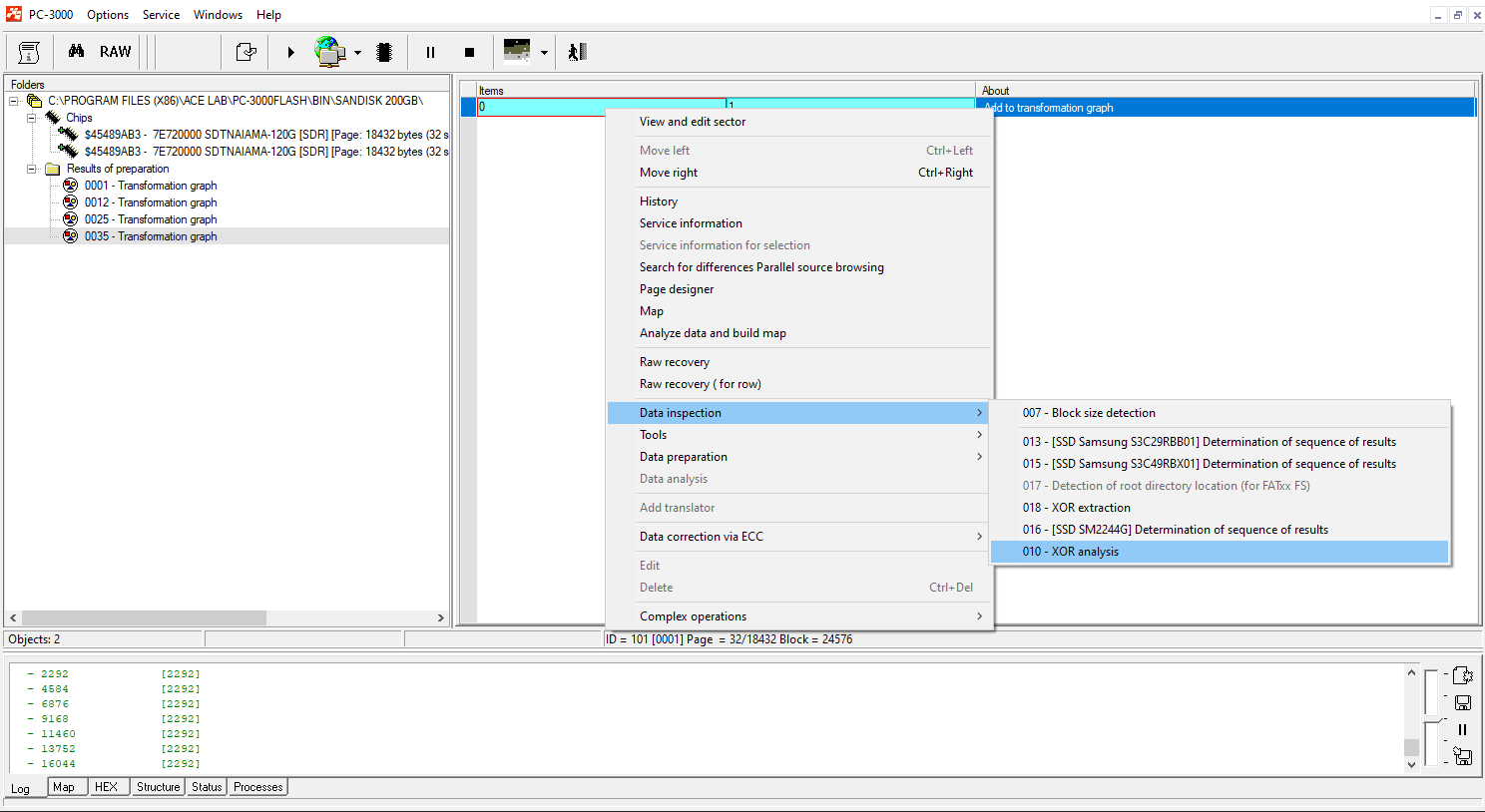

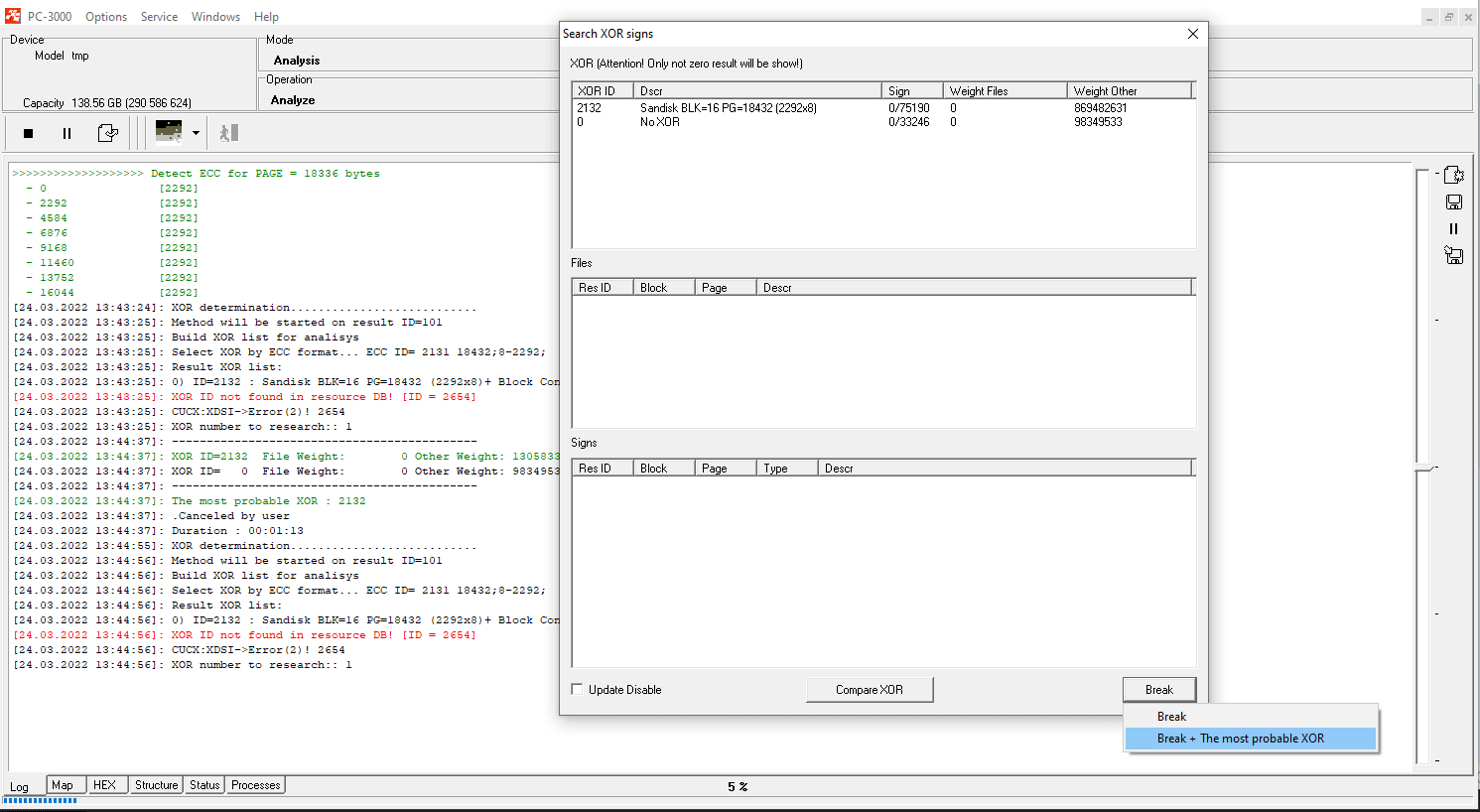

检测正确的 XOR 并应用页面转换。

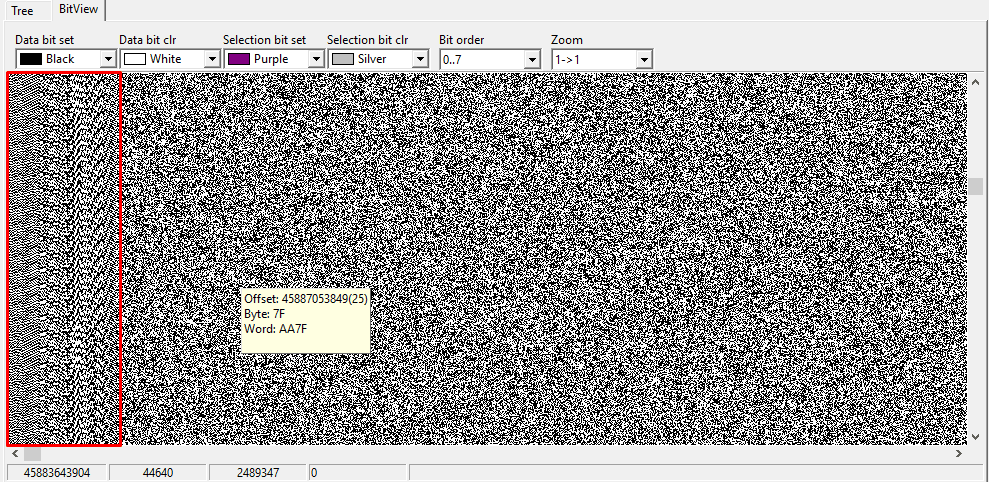

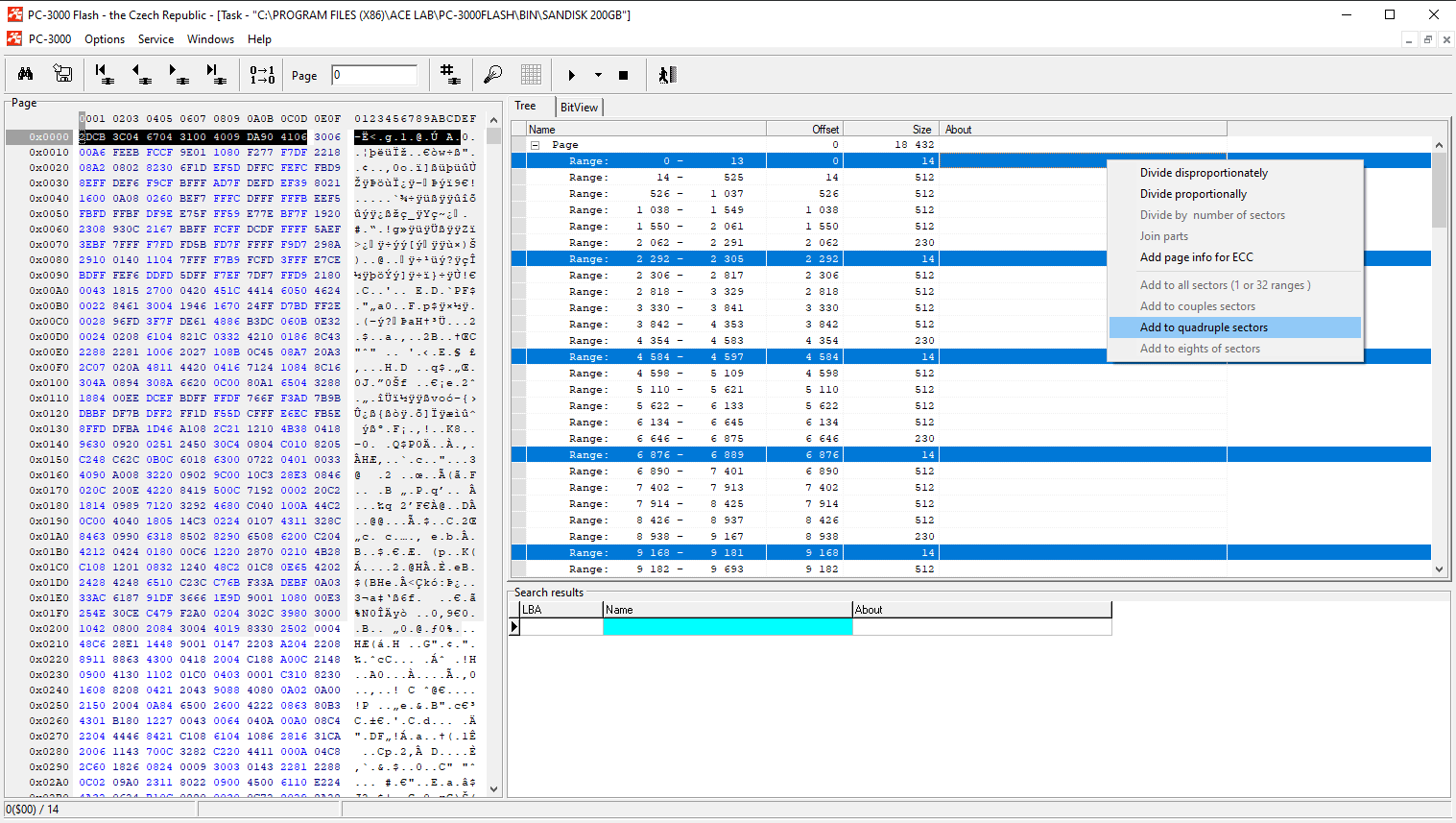

对于闪迪案例，应使用以下规则手动完成页面转换：每个 ECC 范围开始时包含 14 个字节的 SA，然后是 4 个包含数据的范围，最后是 ECC 代码。以下是我们需要设置页面转换的方法：14SA + 512DA+512DA+512DA+512DA+230ECC
对于闪迪来说，SA 部分通常包含来自页面开头的 14 个字节。
因此，为了检查应用的 XOR 和页面转换是否兼容，我们尝试在最后一个图形字符串上应用原始恢复：

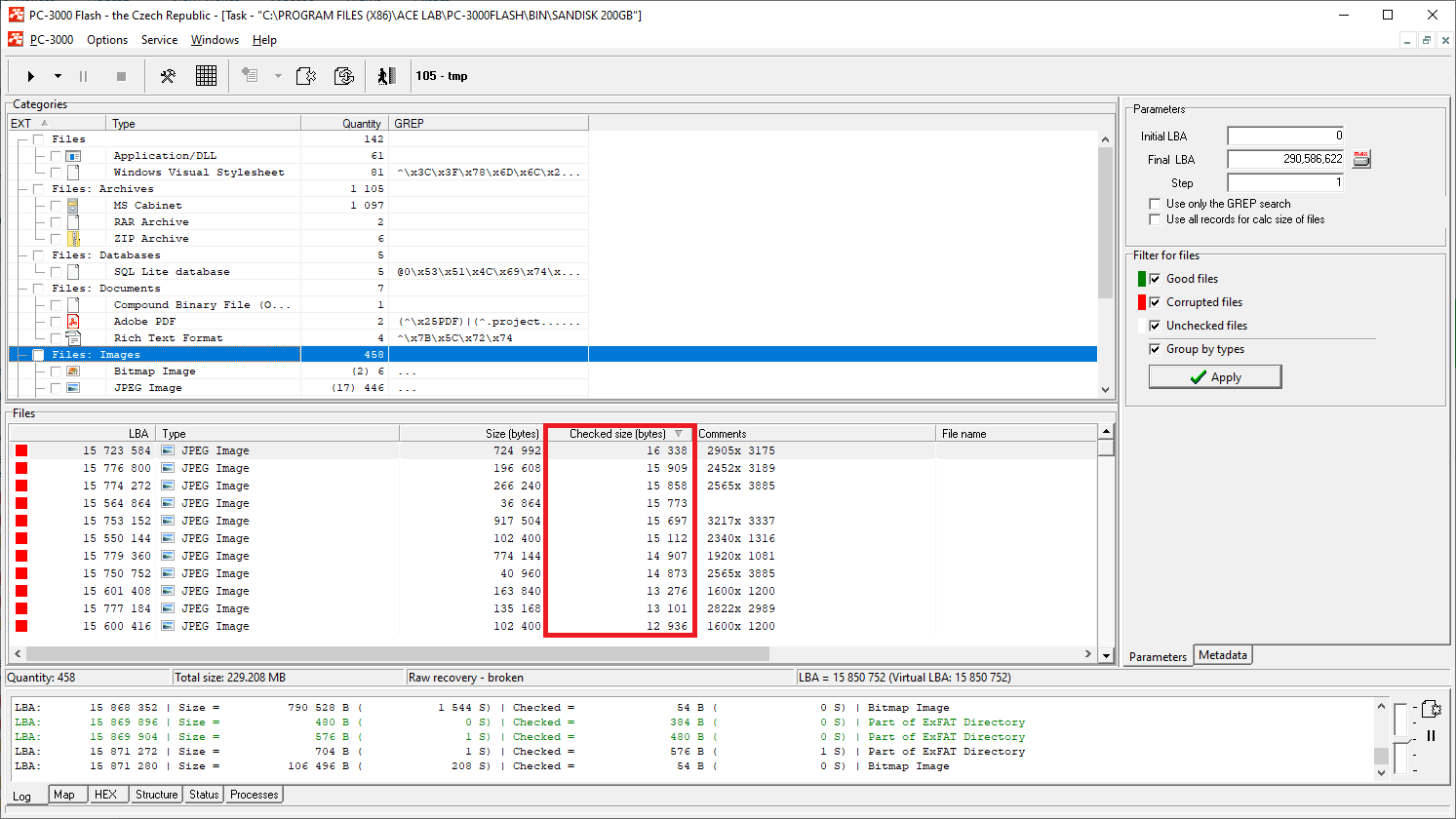

正如我们所看到的，有很多文件的检查大小大于页面大小。这意味着在此准备之后，数据完整性有所提高。
第 6 步。

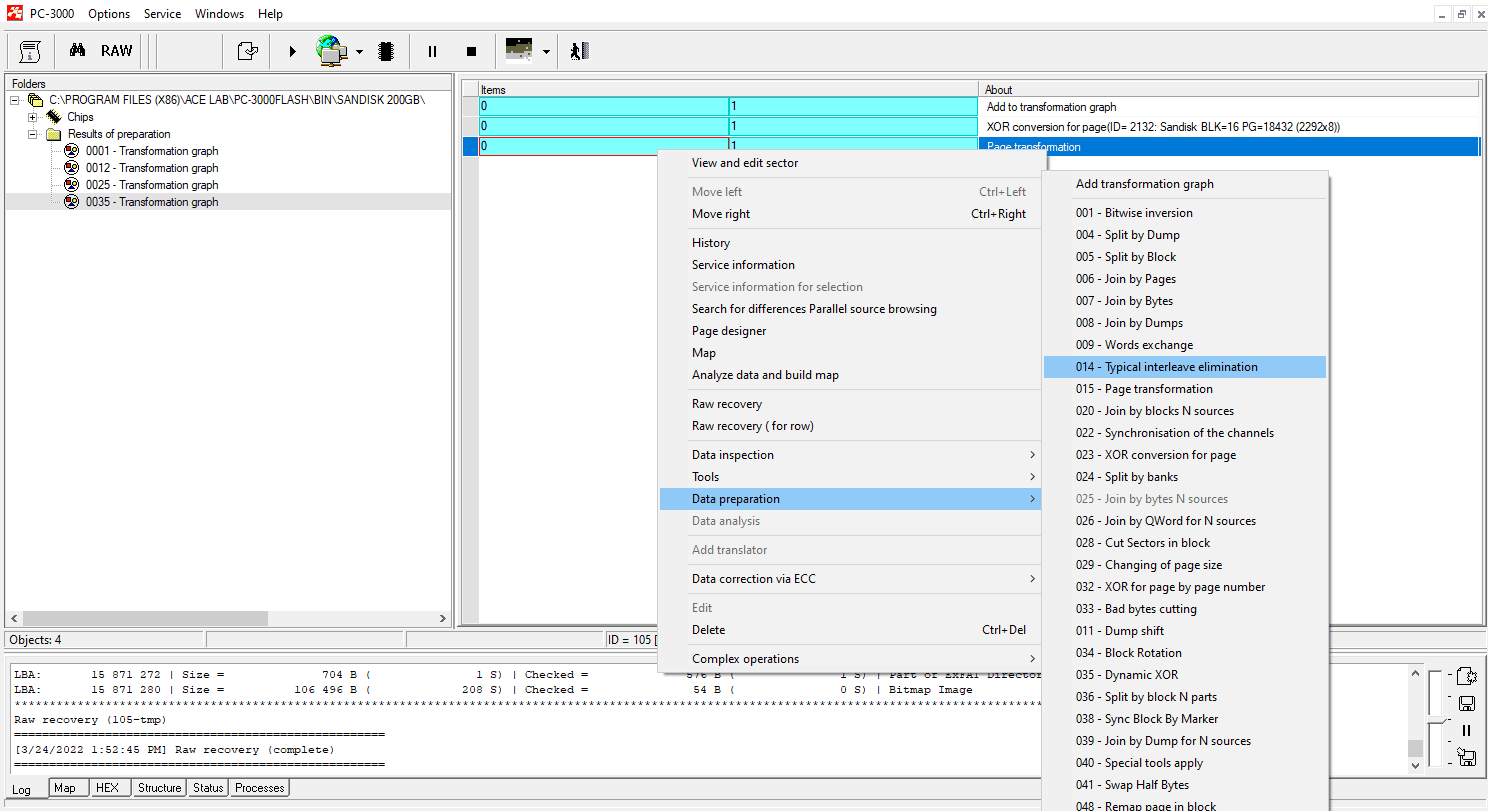

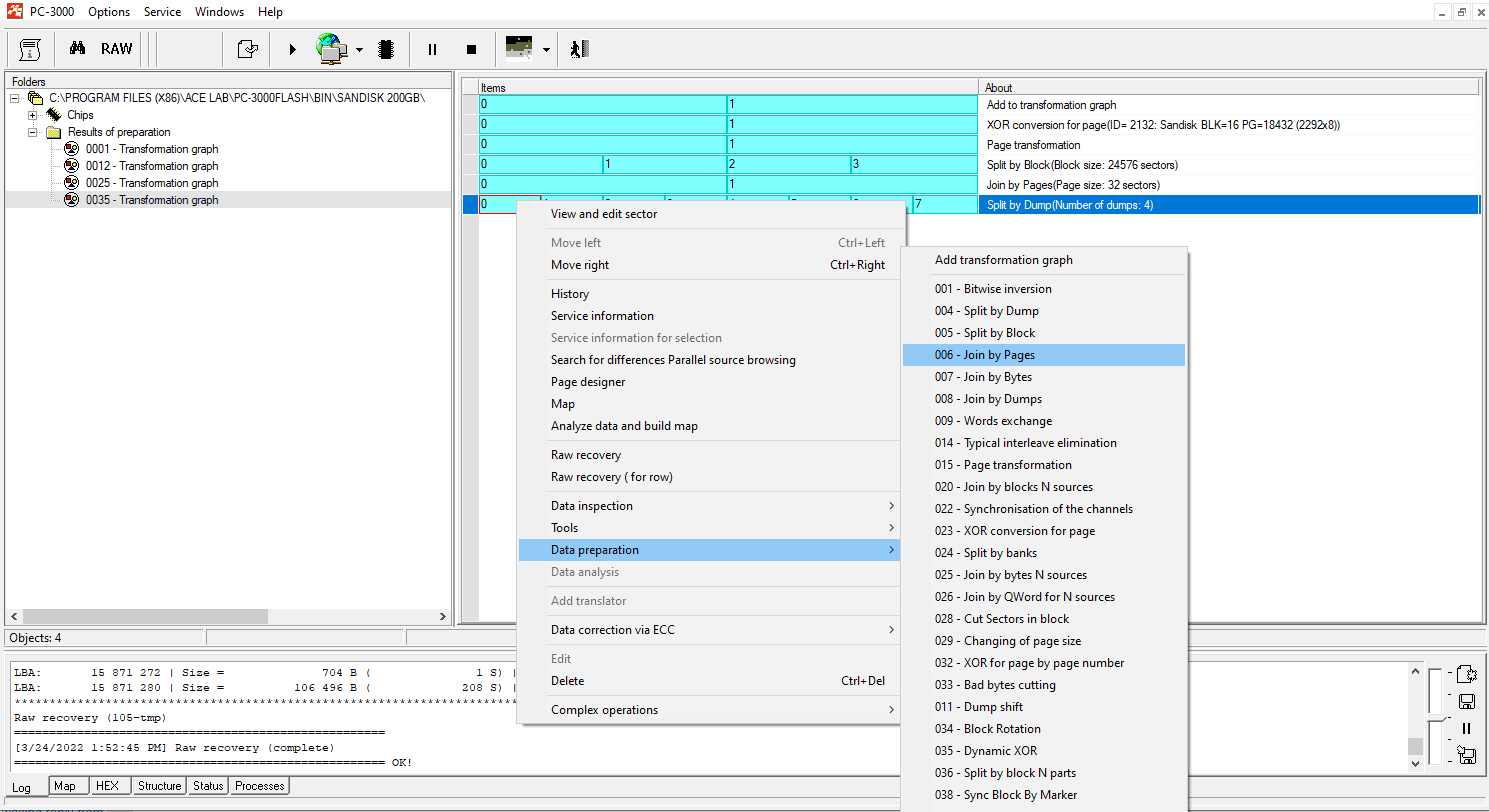

在这种情况下，我们只需要执行一个典型的交错消除（Split by Block;按页面加入）。
第 7 步。

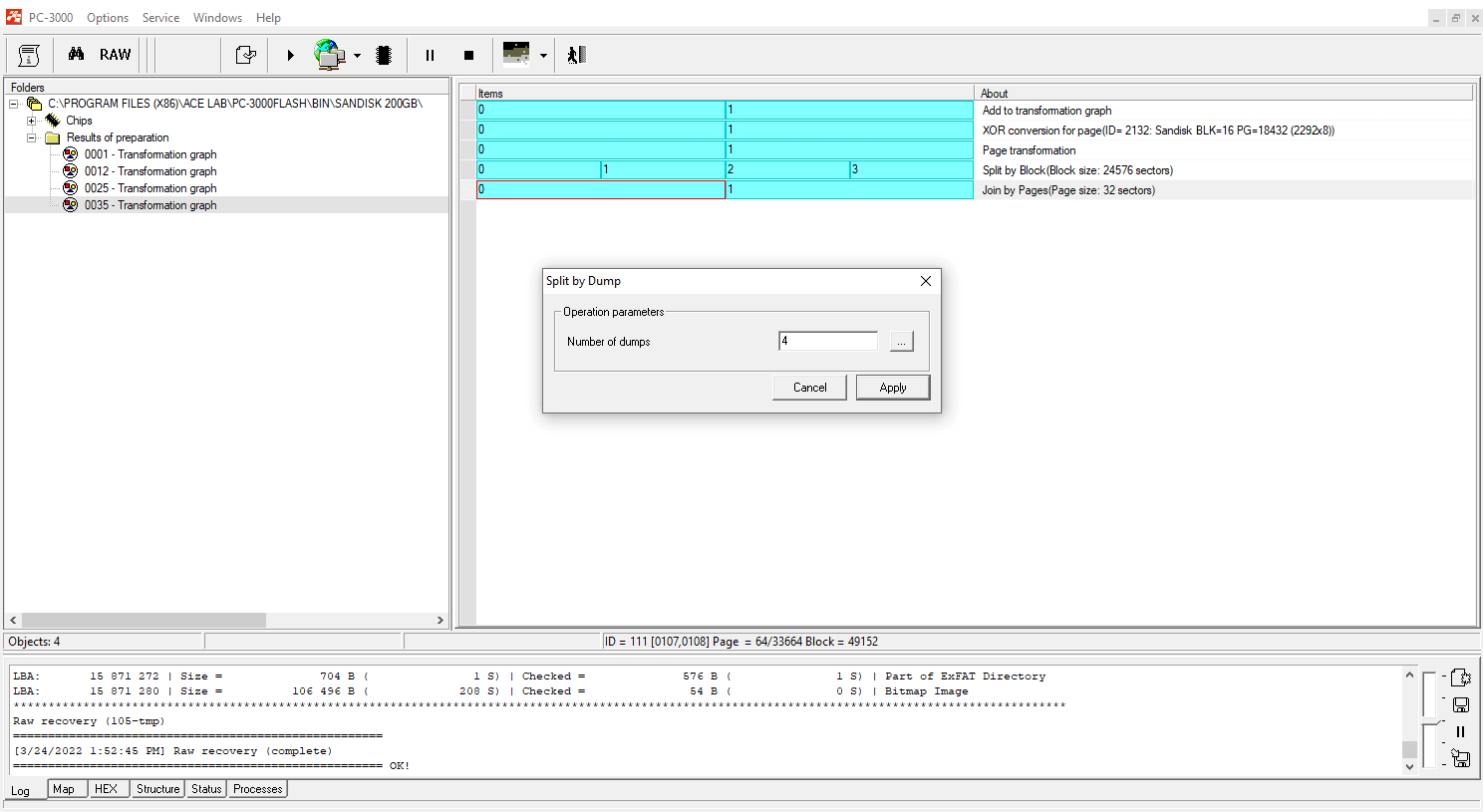

接下来，我们拆分转储（软件会自动选择拆分的转储数量，这取决于 NAND 内部的 LUN 数量）：
第 8 步。
使用外部交错连接结果（按页面连接）：
第 9 步。
我们需要采取的下一步是使用 Join by Block N 源。

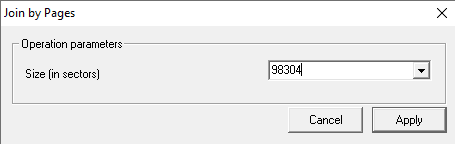

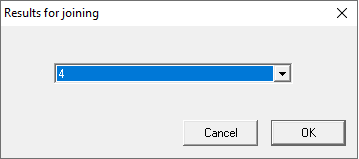

块的大小是 98304。加入的结果数为 4。
请注意，在上一次图形准备中，RAW恢复的良好结果！
第 10 步。
我们恢复的最后一步将是组装图像。

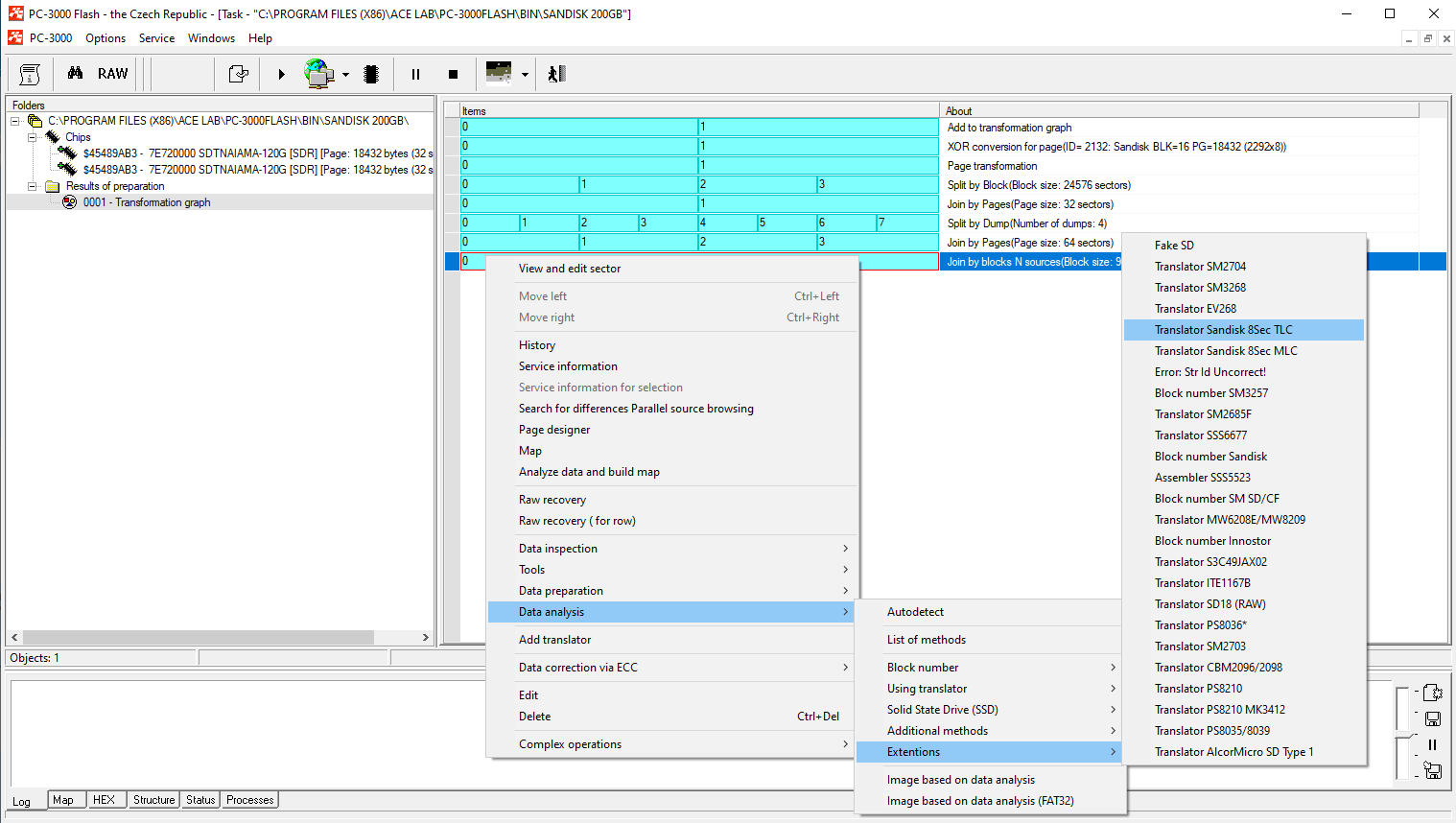

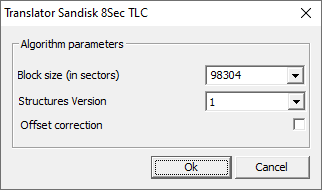

当我们设法获得高质量的转储时，构建映像的最佳方法是将闪迪 8Sec 转换器用于 TLC 芯片。
翻译器将考虑 SLC 现金和附加块，我们将获得完整的高质量文件结构。

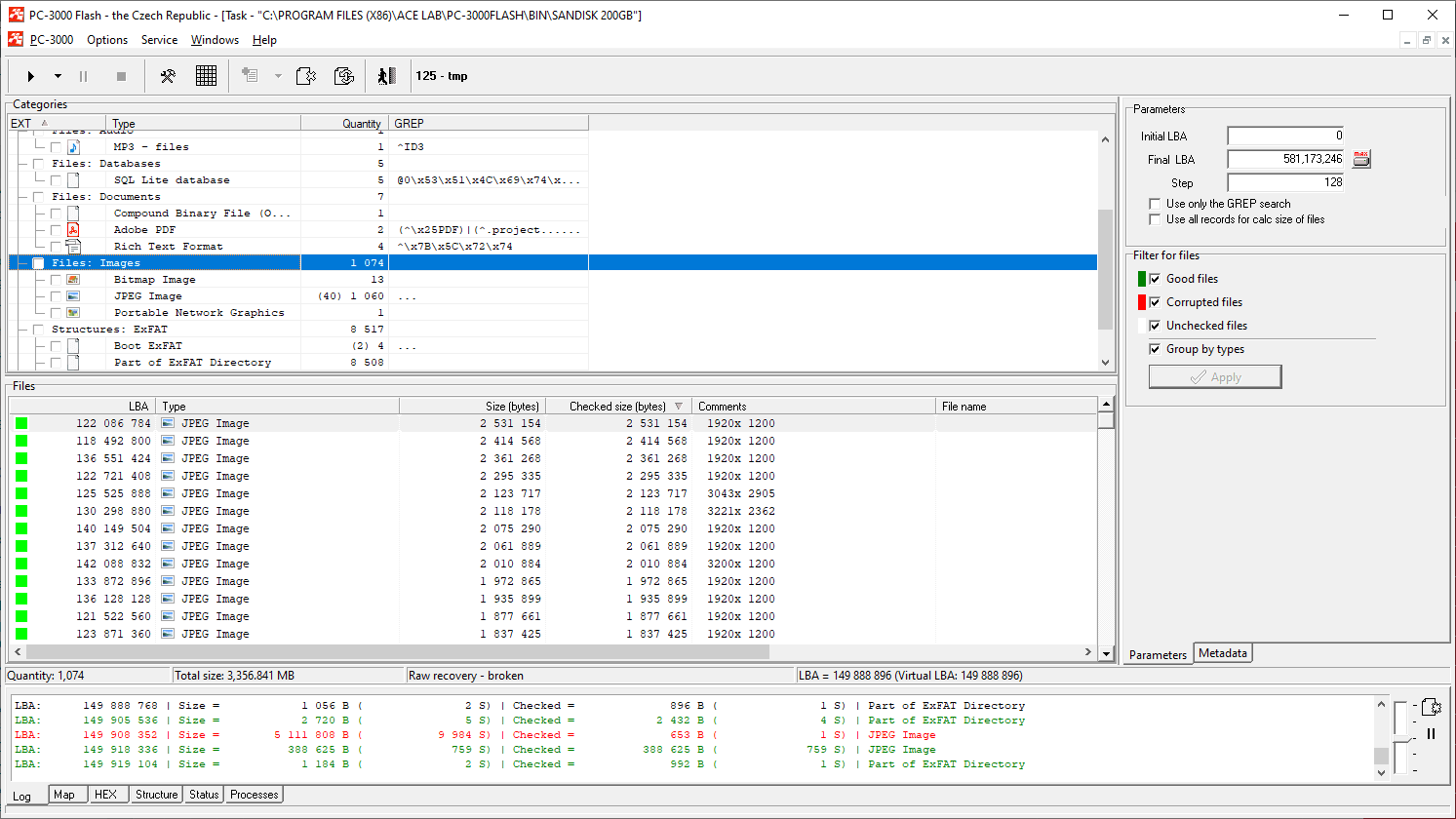

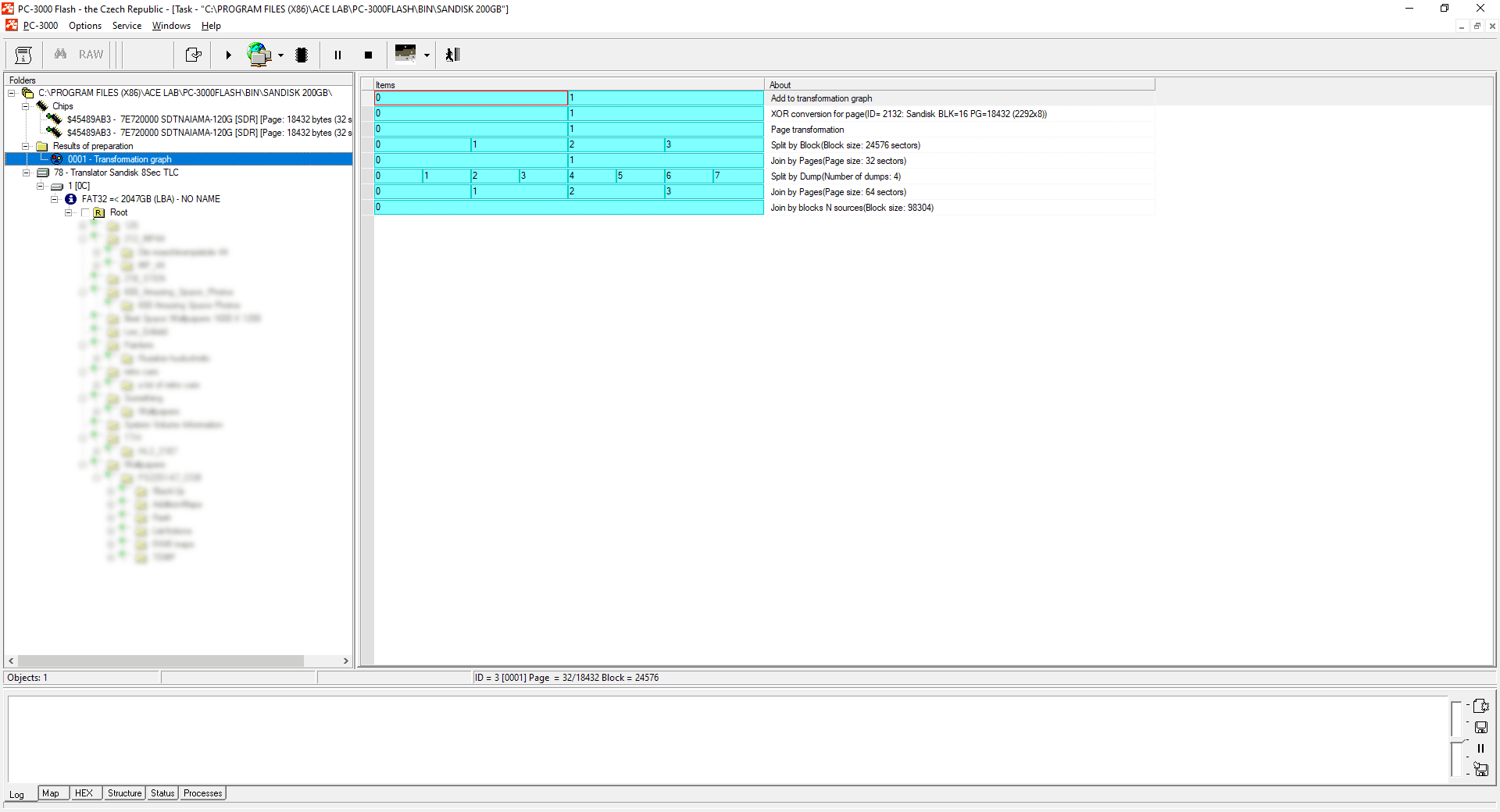

经过所有转换后，图像构建后的文件结构看起来相当不错。我们可以看到许多文件和文件夹，可以毫无问题地保存和使用。
闪迪存储器 mSD 和 SD 卡非常受欢迎，PC-3000 闪存包含最广泛的工具，可实现良好的图像重建。对于初学者来说，所描述的步骤可能看起来很复杂，但在 ACE Lab TS 工程师的帮助下，即使是最困难的任务也可以解决！
如果您对数据恢复案例有任何疑问，欢迎您向技术支持部门提出。
