admin EMC VNX5300存储阵列崩溃RAID5三块盘离掉线数据恢复成功

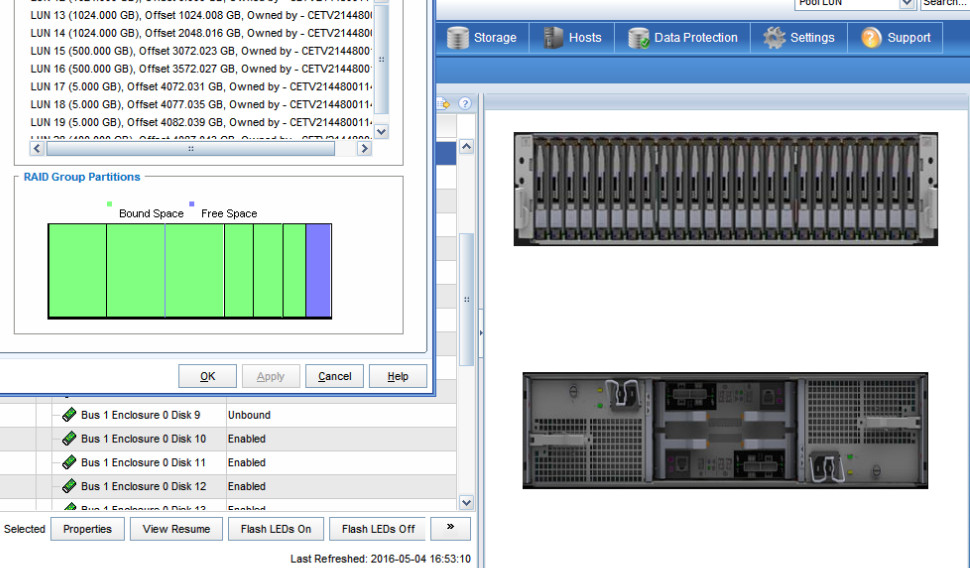

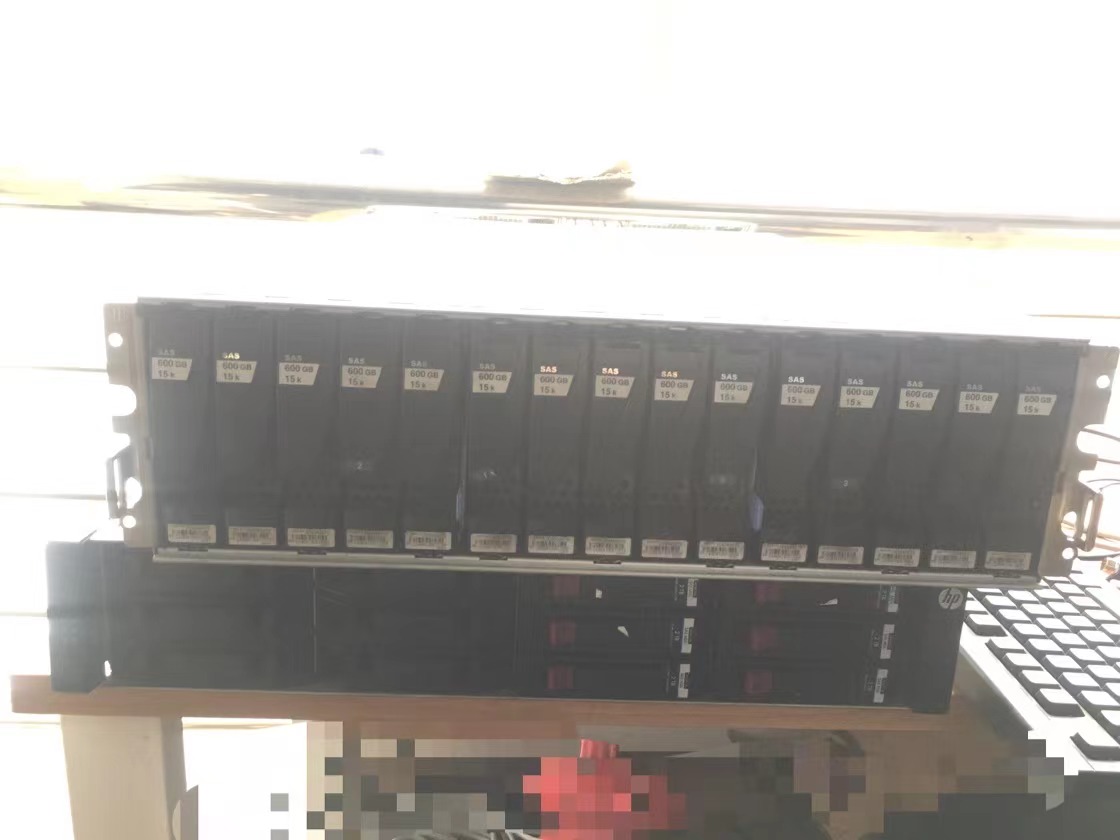

苏州某生产型企业一台EMC VNX 5300存储RAID5磁盘故障导致整个存储瘫痪,10块硬盘有3块硬盘离线，其中前4块硬盘是EMC系统，系统区域正常，前期有两块盘先掉线，4号盘热备盘顶上后，8号盘又损坏掉线，EMC控制平台里面显示，DISK5,DISK6,DISK8状态为REMOVED ,同时显示硬盘亮黄灯，阵列损坏，LUN显示每个分区为FAUlTED,里面保存着重要的财务SQL2005 数据库丢失。UPS电源AB组模块也报警，亮黄灯，IBM服务器应用无法加载此EMC存储上的数据库，所以数据无法访问。此台EMC VNX5300硬盘 600G 10K 005049249此款硬盘也通常应用在VNX5200 5300 5400 5500等存储上。EMC VNX系列存储使用的是520字节长度的硬盘，常规阵列卡及备份软件WINHEX无法备份，只有在PC3000 Data Extractor SAS RAID设备上可以镜像操作，之前其它是把520字节转换成512格式后镜像，然后这个镜相对组合RAID阵列，然后，EMC智能存储的RAID结构非常特殊，和普通RAID5完全不同。一般的文件系统和软件是无法解析的，手工分析文件及阵列也不现实，目前软件针对EMC还没有一个完美的解决方案。一．对每个柜中硬盘进行原始底层镜像备份（每块硬盘对应槽位进行编号），每块硬盘备份成一个独立的文件，备份到另外一个存储上以便分析。根据VNX特性，分析出内部数据分布结构（一般为虚拟结构，跟传统RAID完全不同），通过软件层面虚拟此分布结构来解析相应的文件系统（与VMWARE配合使用（VMFS），另外有自己独立的文件系统）。根据用户指定（重点Oracle数据库以及一些部门合同及报价等文件），导出用户需要数据。
恢复结果：用户指定的数据全部恢复，验收通过。
